M3905-CA-20发动机冷却系统的设计 下载积分：50　资料编号： M3905

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

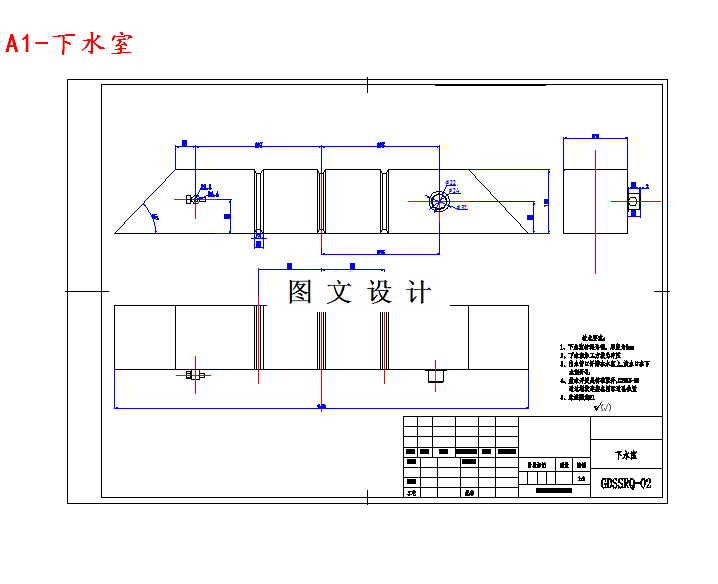

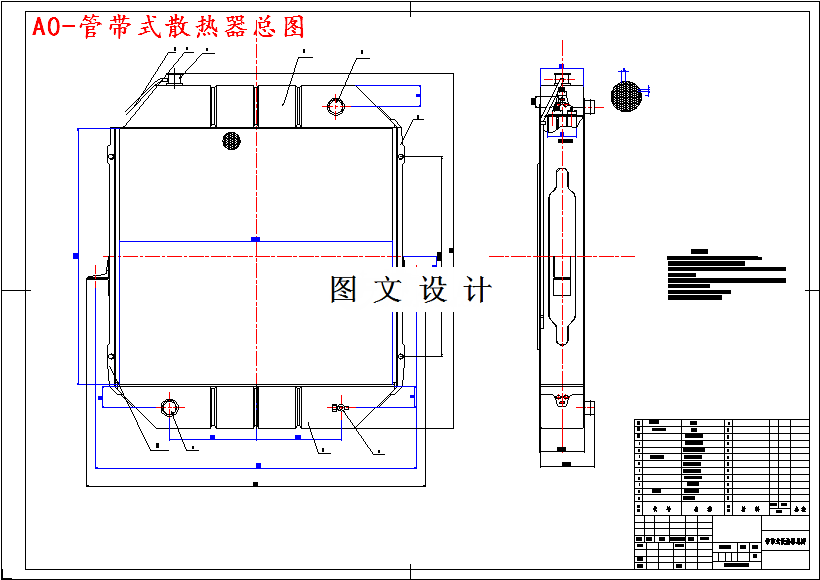

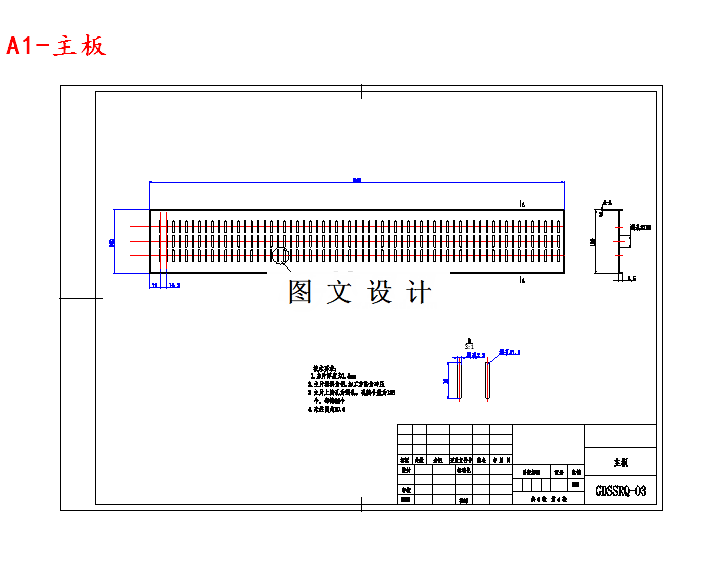

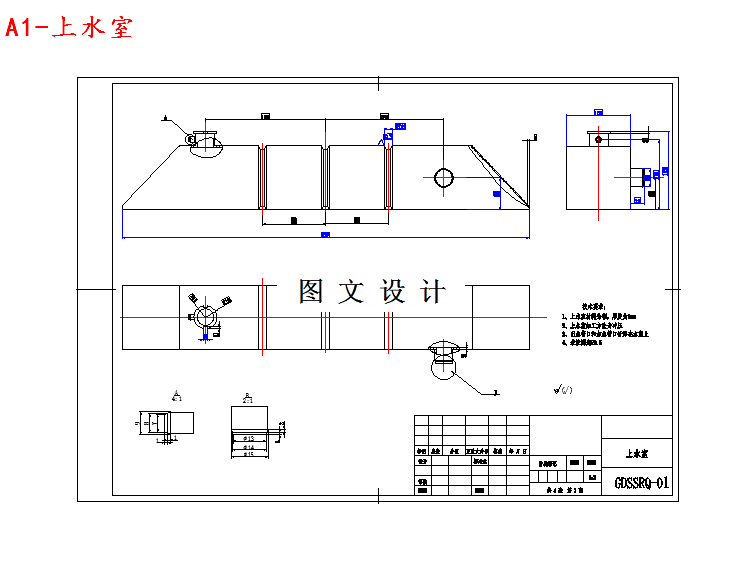

CAD版本图纸，共4张

摘要

首先根据发动机参数计算出需要的散热量为 82.3KW，然后由散热量进一步 算出冷却水流量(qvw=2.53×10-3 m3/s)、冷却空气需要量（qva=3.75×10 m3/s）。再 选定空气流速 va=10 m/s 和冷却水流速 vw=0.4 m/s，确定管子尺寸，就可以计算 出管子数目共 186 根和迎风面面积 0.375 m2 进行管子的排布。最后确定了每排62 根管子，共 3 排的排列方式。然后，分别计算水侧和空气侧放热系数以确定 散热器总传热系数 K。对散热器进行阻力计算并根据计算结果选取风扇和水泵。 根据不同的翅片波峰间距进行方案比较。主要考虑的是不同波峰间距下传热面积，传热系数,阻力因子等参数的值。方案一 K 128.26 W/m2·℃, A 21.23 m2，f=-0.0298；方案二 K 128.57 W/m2·℃， A 26.82 m2，f=-0.0308。两种方案散热效果相近，但方案二比方案一散热面积多 5.59 m2。考虑到经济性，方案一更 优。最后根据方案一计算出的流体的流量和流动的阻力，以及现有的国内市场所 有的冷却系统的风机和水泵
