M3946-年产5万吨乙苯的工艺塔顶产品冷却器设计 下载积分：50　资料编号： M3946

作品包括:

Word版设计说明书1份

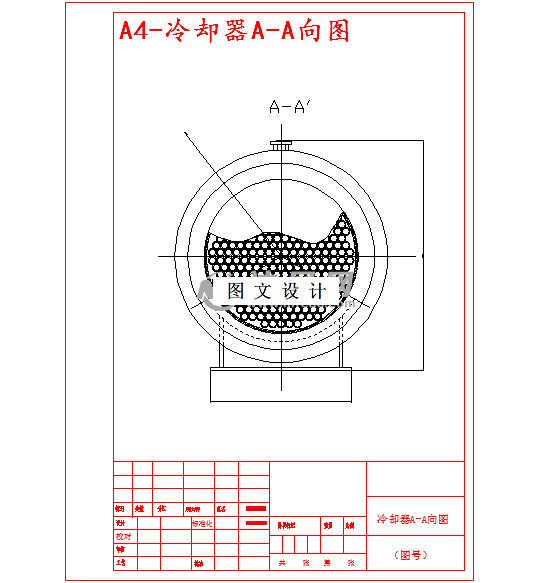

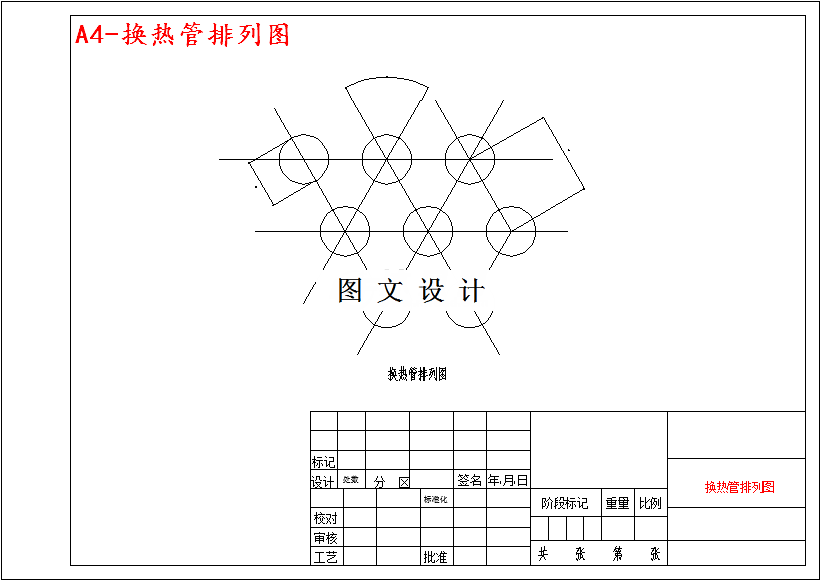

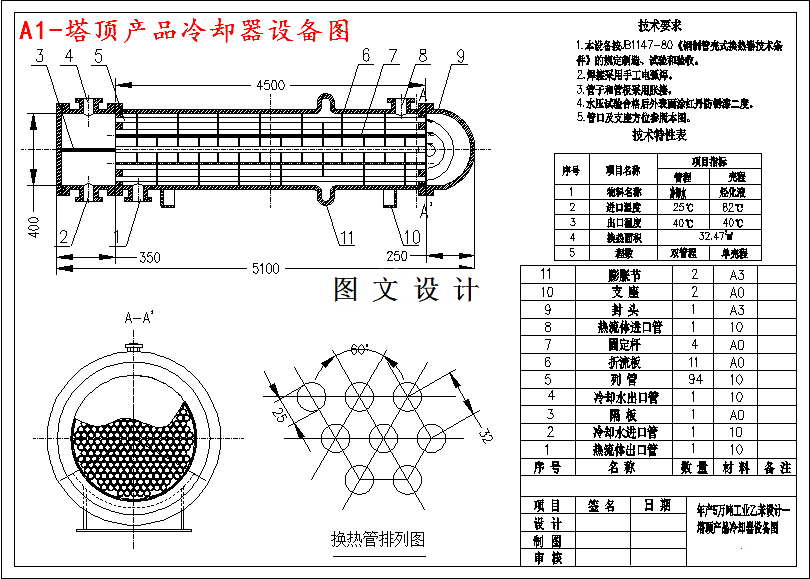

CAD版本图纸，共3张

摘要

乙苯是重要的化工产品。本设计主要介绍了乙苯的性质，用途，主要生产方法、市场前景及发展趋势。本设计主要承担冷却器的设计。根据物料衡算和热量衡算结果，确定了冷凝器的工艺参数、类型及特征尺寸。并对冷凝器进行了流体力学和热力学的衡算，结果表明所设计的冷凝器符合要求。冷却器是将工艺蒸汽冷凝为液体的设备，在冷凝过程中将热量传递给循环水等冷却剂，是在各行业中广泛应用的热量交换设备，冷凝器是有相变的换热器。列管式换热器主要有固定管板式、浮头式、U型管式和填料函式；又有卧式与立式两种类型，其中卧式壳程冷凝和立式管程冷凝是最常用的。本设计采用循环水将液体冷凝下来的过程应选用冷却器。本设计中冷凝剂用水，入口温度为25℃，出口温度为40℃。热物料进口温度为82℃，出口温度40℃。由于被冷却流体走管间可以利用外壳向外散热作用，增强冷却效果，所以选热流体走壳程，冷凝水走管程。
