M3947-年产5万吨甲醛工艺甲醇混合气过热器设计 下载积分：50　资料编号： M3947

作品包括:

Word版设计说明书1份

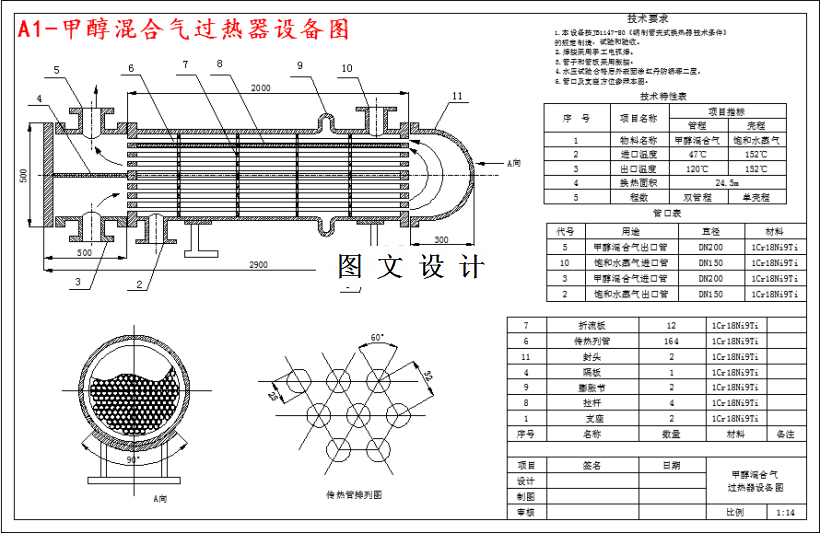

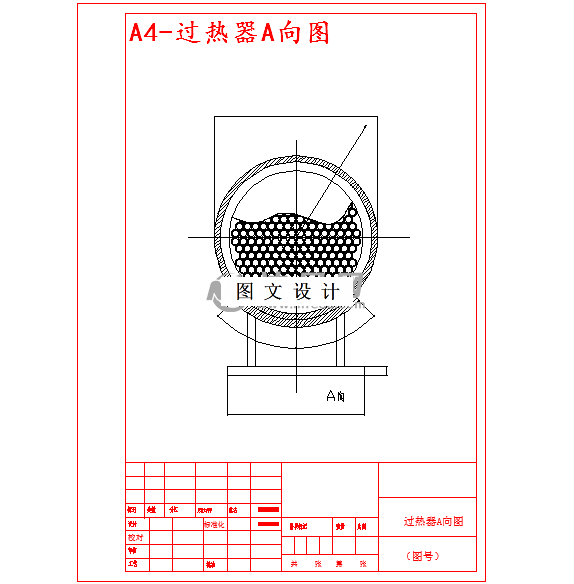

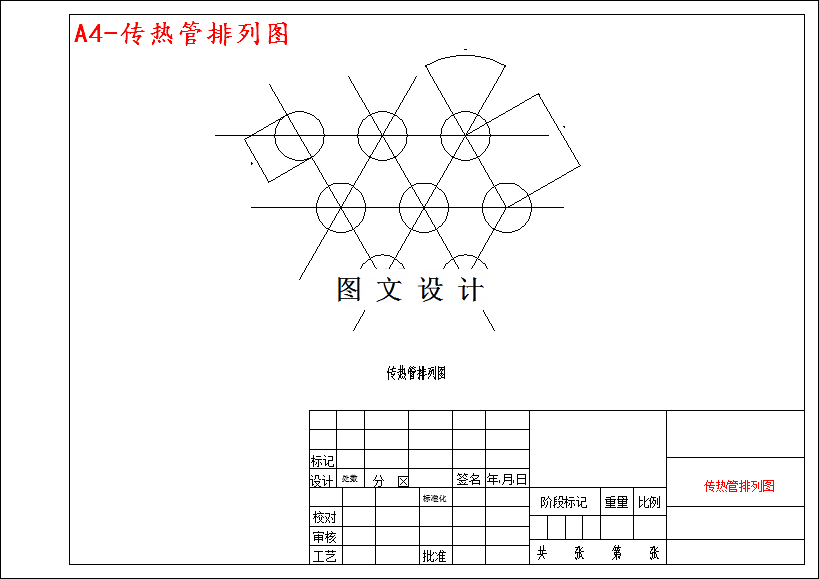

CAD版本图纸，共3张

摘要

甲醛是重要的化工产品，主要生产方法、市场前景及发展趋势。本文主要承担过热器的设计。根据物料衡算和热量衡算结果，确定了过热器的工艺参数、类型及特征尺寸。并对过热器进行了流力学和热力学的衡算，结果表明所设计的过热器符合要求。甲醛通过泵打入蒸发器,经加热蒸发甲醇气体进入混合器,空气由罗茨风机送入空气预热器,经预热后进入混合器,并补充适量的水蒸汽进入混合器。当生产转入正常后,尾气系统用惰性气体将空气置换,然后由尾气风机循环部分尾气使之通过预热器后进入混合器。混合气体经过滤净化处理进入铺装电解银固定床的反应器。设定各项气体的比例来控制反应温度,原料气经氧化脱氢反应生成甲醛气体。最后经吸收塔吸收,通过塔顶加水来控制成品浓度,产品由塔采出.甲醇通过加热汽化为甲醇气体,控制系统按其氧醇比控制反应温度,使反应在最佳状态下进行。工艺上采用尾气循环法,将部分反应热量由循环气带走。而传统工艺路线是将反应热全部由配料蒸汽带走, 由于采用了尾气循环法, 这样就可能制取37%以上的不同浓度的工业甲醛,以满足不同下游产品的需要。
