M3955-凸轮轴工艺及工装设计 下载积分：50　资料编号： M3955

作品包括:

Word版设计说明书1份

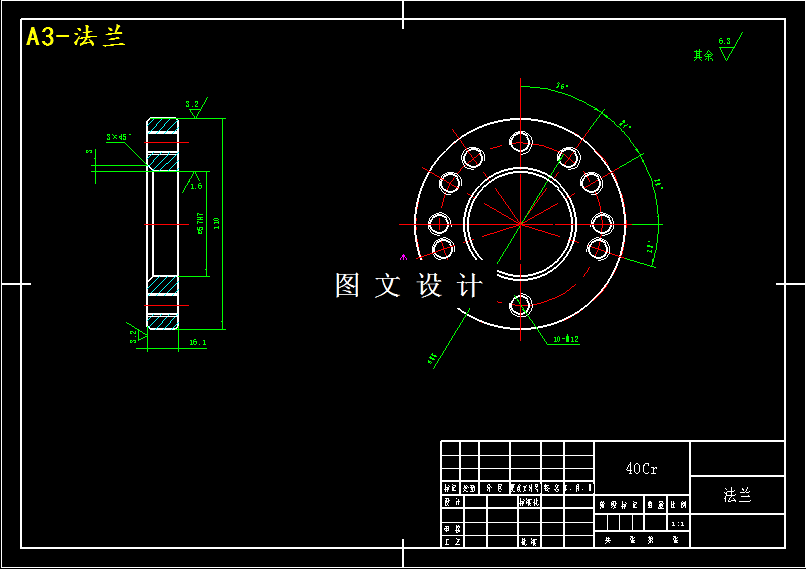

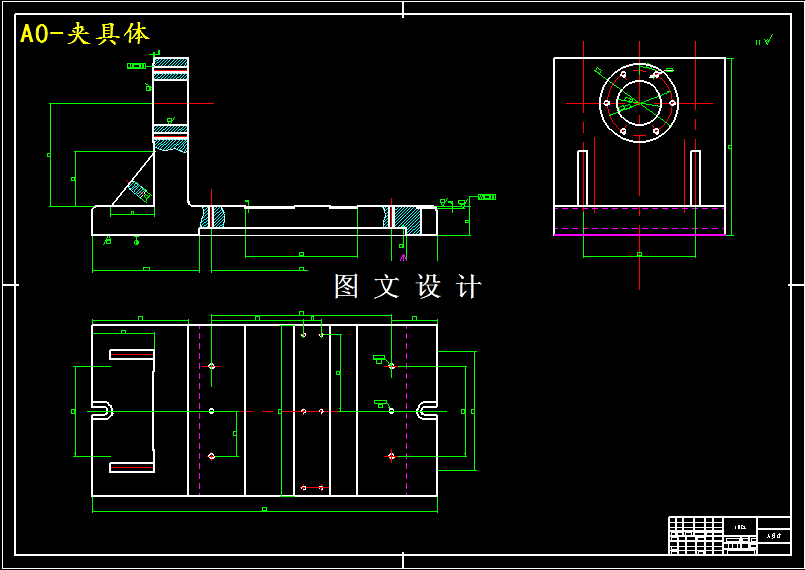

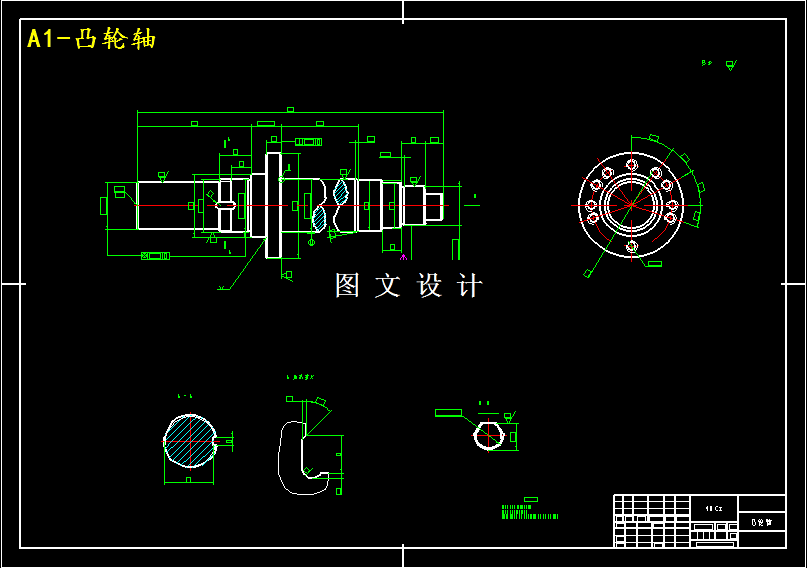

工艺过程卡1张

CAD版本图纸，共5张

摘要

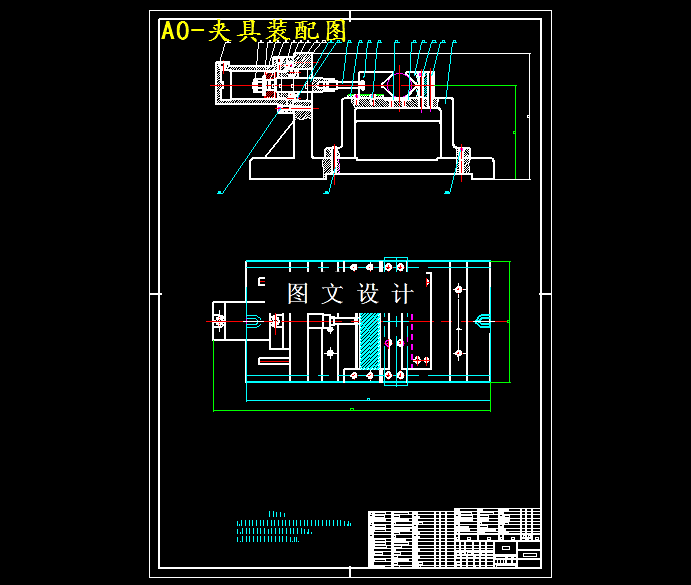

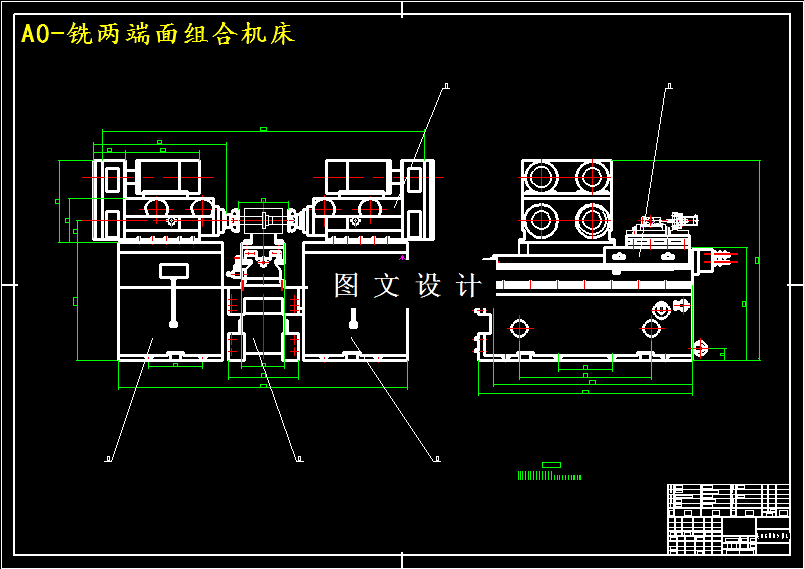

本次设计的主要任务是完成对凸轮轴的端面、外圆和内孔的工艺设计，相对于机床设计出装夹工件的专用夹具。根据工艺需求，决定设计第一道工序—铣毛坯料Ф78的外圆两端面尺寸达到690mm，并加工2×45°的内孔倒角的专用机床的专用夹具。本夹具将应用于为此零件设计的专用机床上，刀具为两把硬质合金端面铣刀，分别对工件的两个端面同时进行加工。本夹具主要用来铣Ф78的外圆两端面和扩2×45°的内孔倒角。因本工序为第一道工序，所要求的表面粗糙度较高，因此，在加工本道工序时，主要考虑如何提高生产率，降低劳动强度，根据专用机床的总体设计方案，配合自动上下料机构，采用液压传动，本夹具考虑自动定位液压夹紧的方法来进行夹具结构设计。
