M3981-液力耦合器的设计 下载积分：50　资料编号： M3981

作品包括:

Word版设计说明书1份

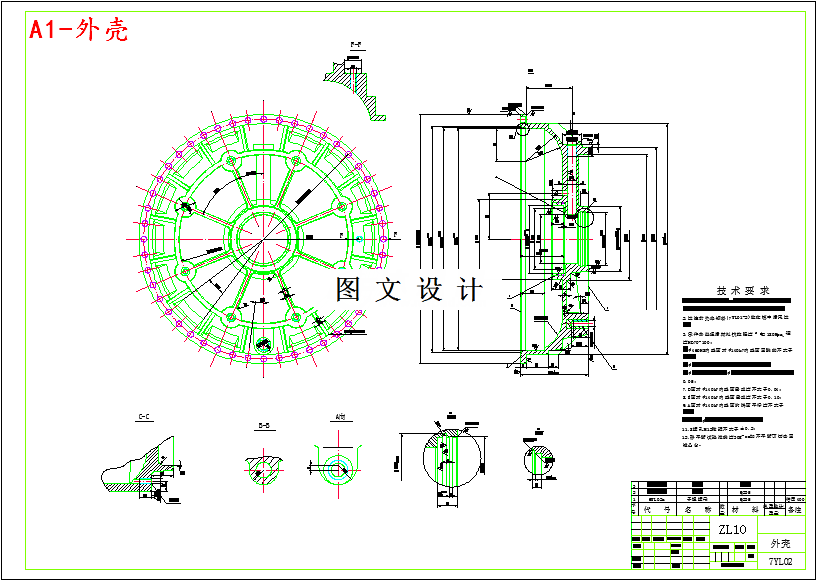

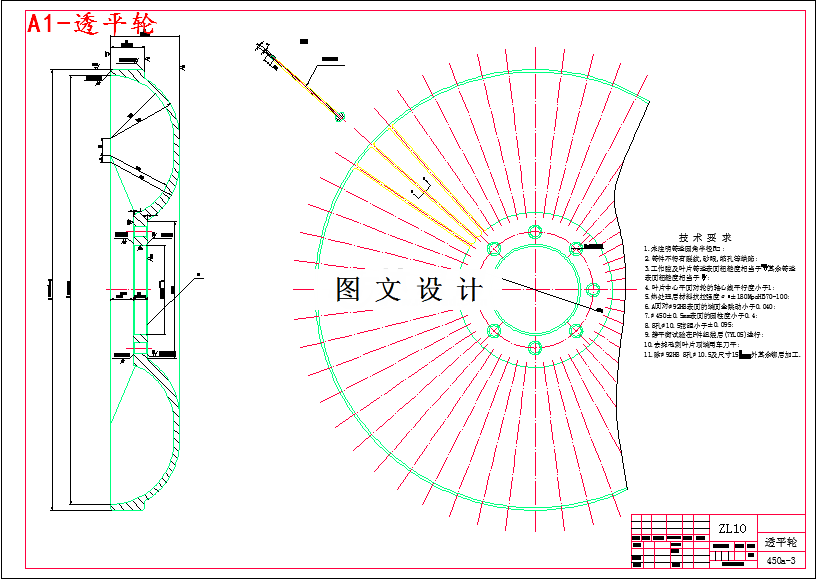

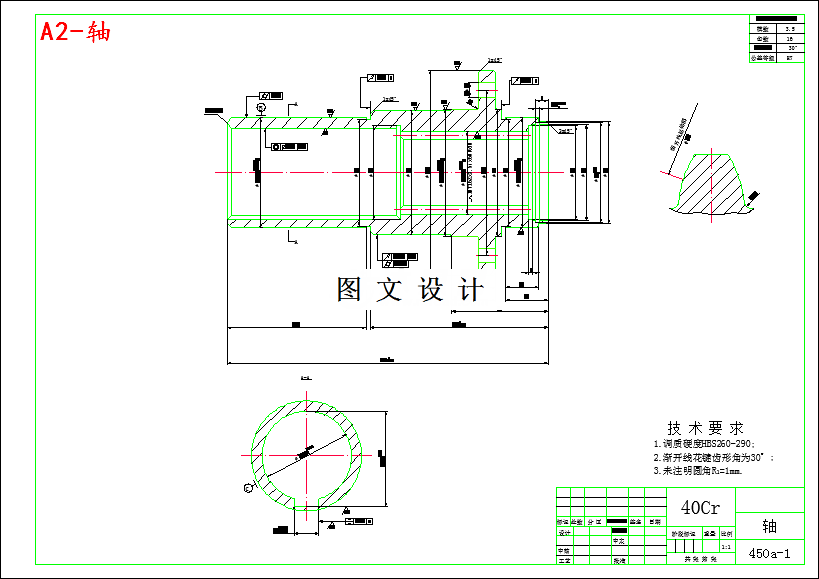

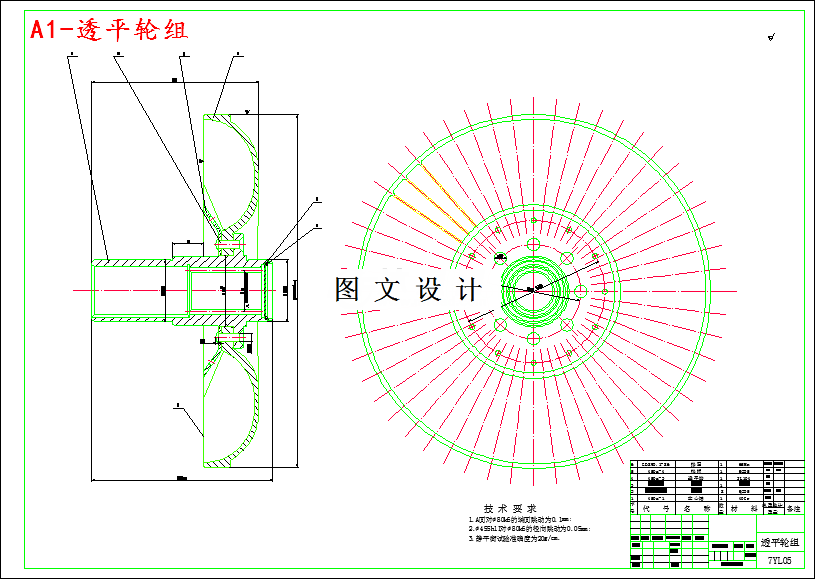

CAD版本图纸，共5张

摘要

电动机与减速器的连接有弹性联轴器和液力耦合器两种。用液力耦合器有以下有点：使电动机轻载保护功能；减缓传动系统的冲击和震动；多电机驱动能使各电机的负荷较均匀；如果与电动机的特性匹配得当，能增大驱动装置的启动力矩。SGB630/160型刮板输送机属于重型机械，所以为其设计了YOXD型液力耦合器。其主要组成部分由：1泵轮、2外壳、3易熔塞、4涡轮、5工作液。泵轮1和外壳2把涡轮4封在其中，并用螺栓紧密连接构成密封的工作腔。泵轮的出轴与电动机连接，涡轮的出轴与减速器连接。泵轮与涡轮上都有许多径向直叶片，两轮上的叶片数目不等。在工作腔内灌注一定量的工作液体，电动机驱动泵轮旋转时，泵轮中的工作液体被叶片夹持着同泵轮一起旋转，产生流向外缘的离心力就必定大于涡轮使工作液体产生的离心力压力。因此，泵轮内的液体沿径向叶片之间的通道向外流动，并在泵轮外缘流入涡轮；同时，由于连续性的缘故，在靠近联轴器轴线的泵轮内缘，工作液体又从涡轮流回泵轮，形成环流。于是，工作液体除了绕联轴器轴线进行旋转运动（牵连运动）之外，还要绕泵轮和涡轮所组成的循环圆的中心进行环流运动（相对运动），因此，工作液体的绝对运动的螺管状的复合运动。
