M3982-铝箔轧机压轧机传动侧锥头设计 下载积分：50　资料编号： M3982

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

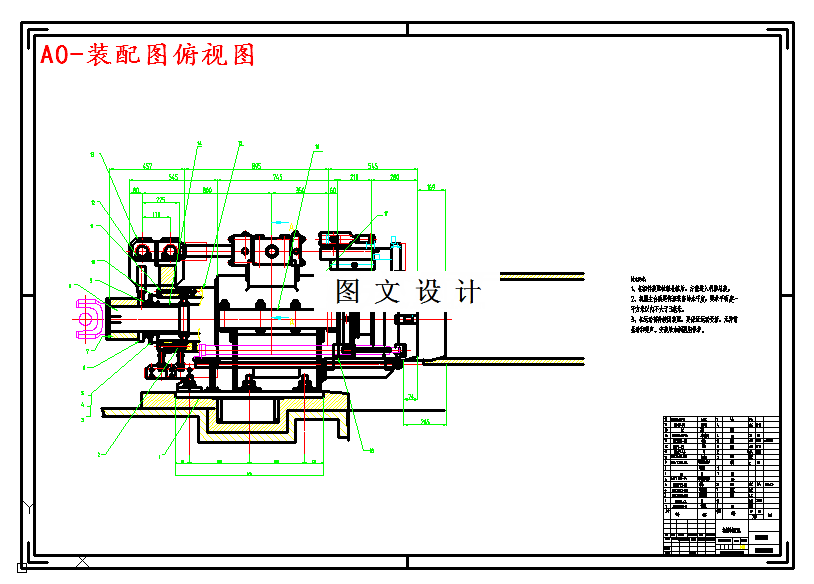

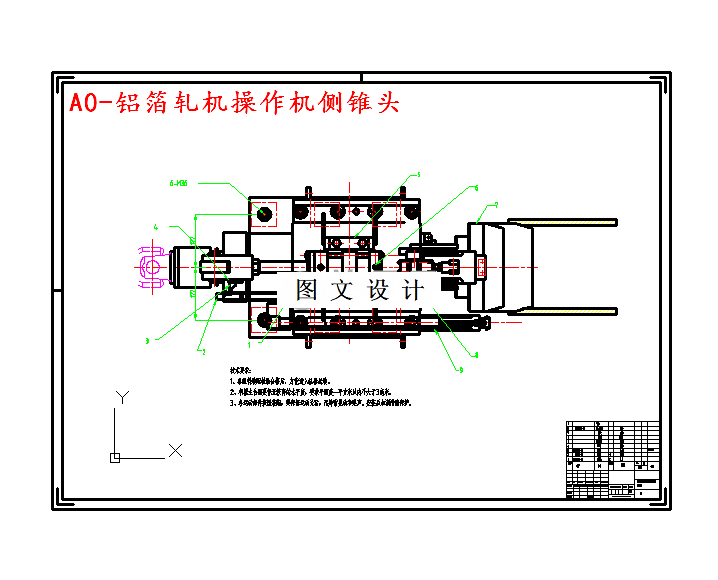

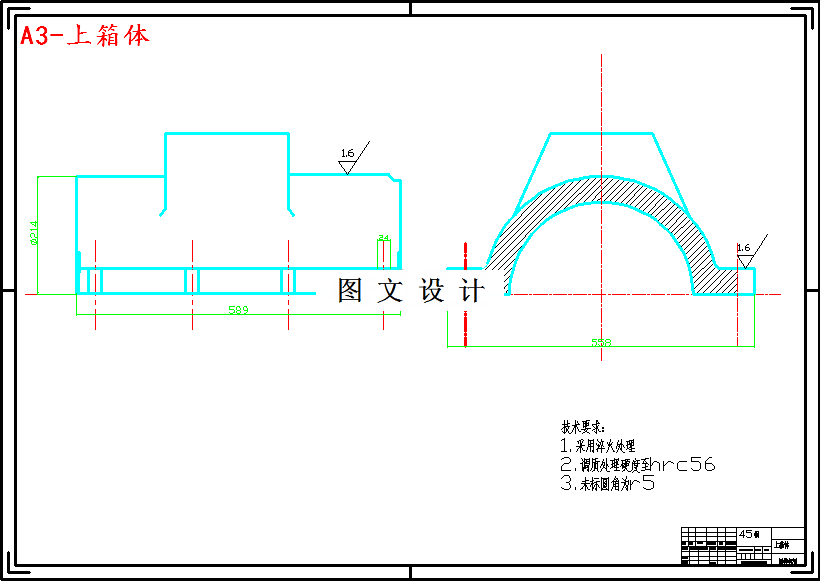

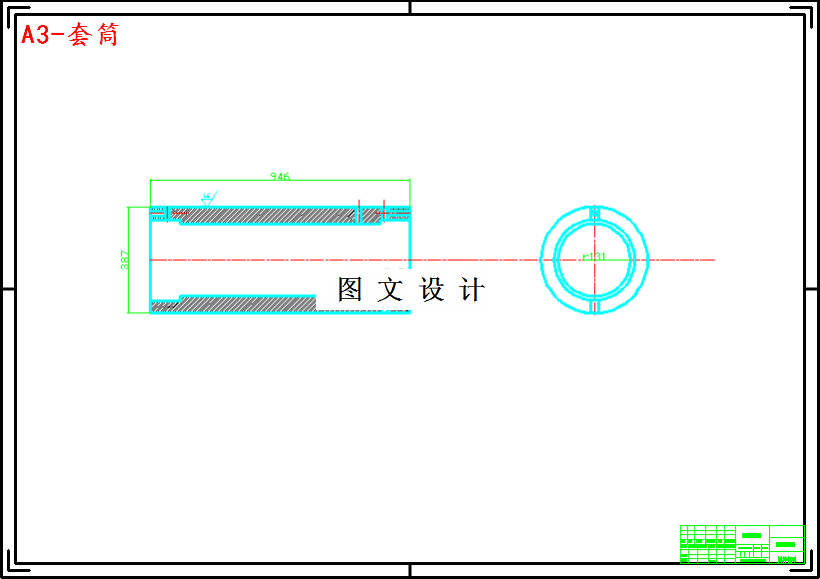

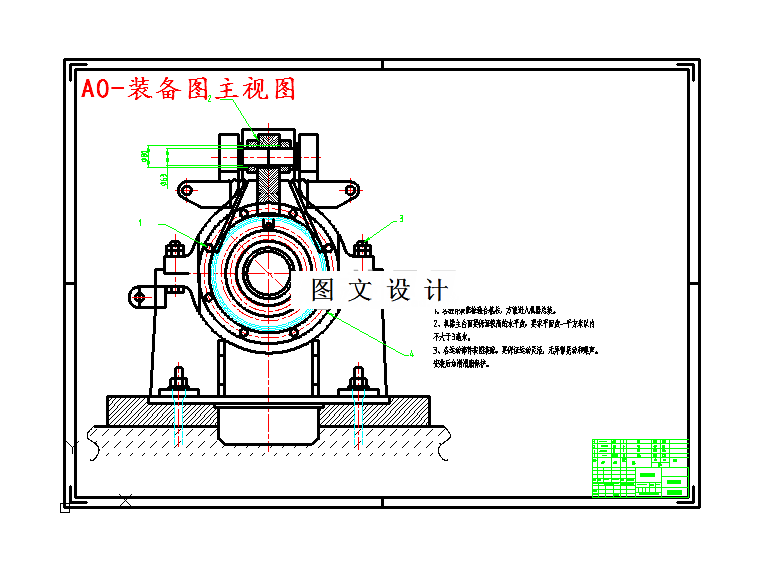

CAD版本图纸，共10张

摘要

铝箔轧机的轧制速度高，箔带比较薄，对张力控制要求较高，为了减小转动惯量对张力控制的影响，采用双锥头开卷机及卷取机。在上卷和上套筒时为保证带材中心对中，需要双锥头同步移动。在移动的同时还必须保证卷材处于夹紧状态，防止掉卷。因此要求其液压控制系统必须稳定可靠。本设计针对在铝带材加工机组中，上卷时带卷位置不对中，卷材在卷筒上的位置偏差，在移动的同时还必须保证卷材处于夹紧状态等种种原因，参考洛阳有色金属加工设计研究院设计的铝箔轧机双锥开卷机的上卷对中控制系统，该系统采用两个超声波位置传感器检测箔卷实际位置,同时计算出料卷实际宽度,并通过液压传动系统控制双锥头的移动,从而实现料卷与轧机中心线的对中。且对液压缸及锥头等部件改进设计。达到了铝带材在加工中队锥头及液压系统的要求。
