M4064-20万吨年煤制甲醇工艺及主设备设计 下载积分：50　资料编号： M4064

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

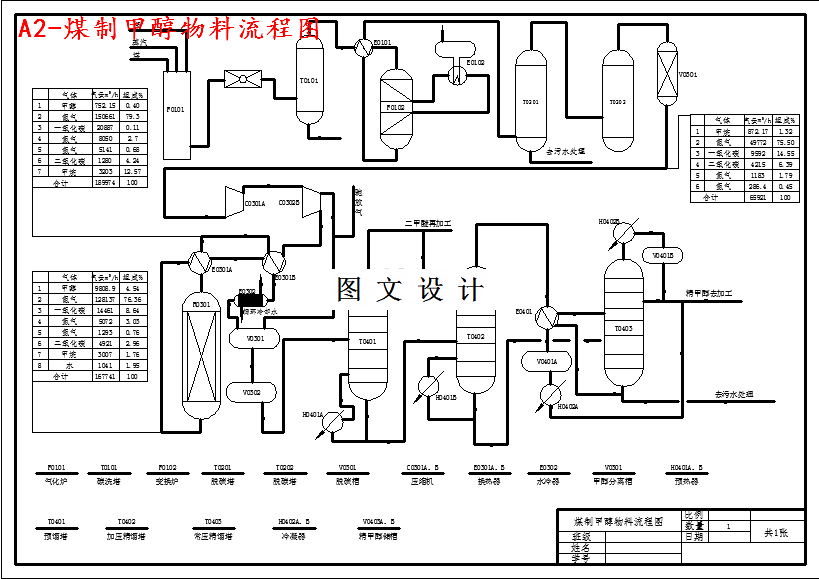

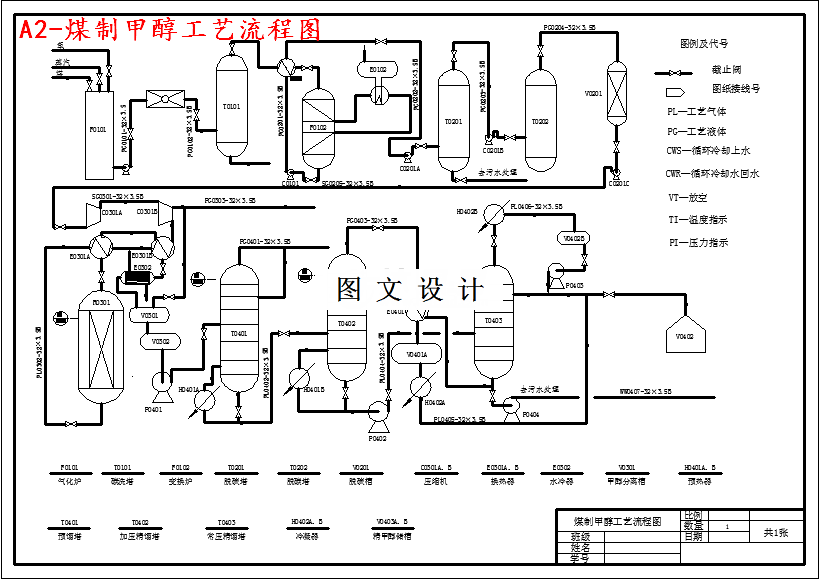

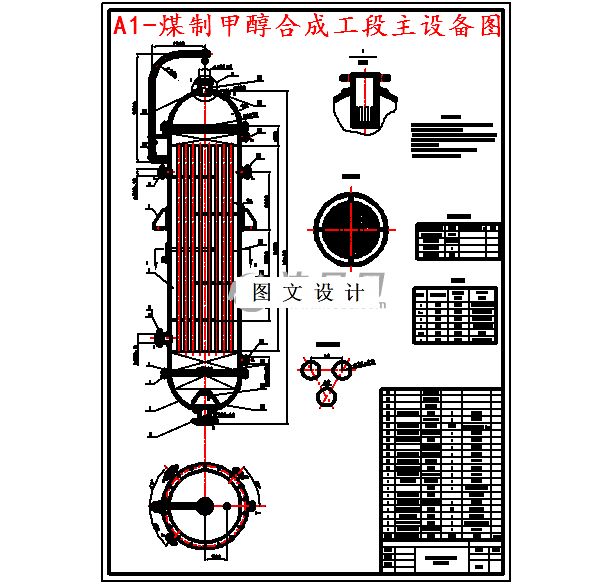

甲醇是一种非常重要的有机原料，也是一种常见的燃料，甲醇是碳化学的基础产品，对国家经济发展有非常重要的地位。近些年，随着甲醇下属产品的开发，尤其是甲醇燃料的推广及应用，甲醇的需求量大幅度上升。为了满足对甲醇的需求，开展了此甲醇项目。设计的内容是进行工艺设计，物料衡算和热量衡算等。此设计本着符合国情、经济、环保和技术先进原则，以煤炭为原料；造气工艺为GSP气化工艺；净化合成气采用NHD净化工艺；利用列管式均温合成塔低压下合成甲醇；甲醇精制采用三塔精馏工艺；另外严格控制三废排放，充分的利用废热，降低能耗，以保证人员卫生与安全。首先原料煤制合成气采用GSP气化工艺；然后通过变换工艺阶段和NHD脱硫脱碳工艺阶段将合成气转化成合成甲醇的原料气；接下来是甲醇的合成工段，将原料气加温到225℃,加压到5.14Mpa后输入列管式等温反应器中，在反应器中XNC-98型催化剂作用下合成粗甲醇，合成的甲醇送入精馏塔进行精馏，精馏后得精甲醇。精馏采用三塔精馏工艺。
