Z969-公称容量2×150t氧气转炉炼钢车间设计 下载积分：50　资料编号： Z969

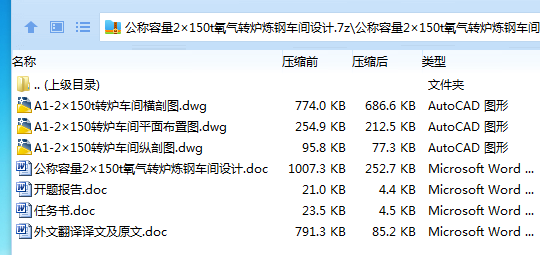

作品包括:

Word版说明书1份，共79页，约28000字

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共3张

摘  要

 本设计为两座150吨、年产300万吨良坯的氧气转炉炼钢车间。车间的各主要系统为：铁水供应系统、散状料供应系统、废钢供应系统、铁合金供应系统、烟气净化系统、浇注系统、炉外精炼系统等。这些方案都是经过比较而确定的比较合理的适合本设计的方案，并且采用了国内外的先进技术。本设计主要包括转  炉炉型计算、氧枪计算、烟气净化系统计算、车间设备的计算以及各跨间的布置。另外本设计还采用了许多新技术如：溅渣护炉技术、铁水预脱硫、气动挡渣、RH精炼、薄板坯连铸连轧（FTSC）技术,这些技术均已达到国际先进水平。

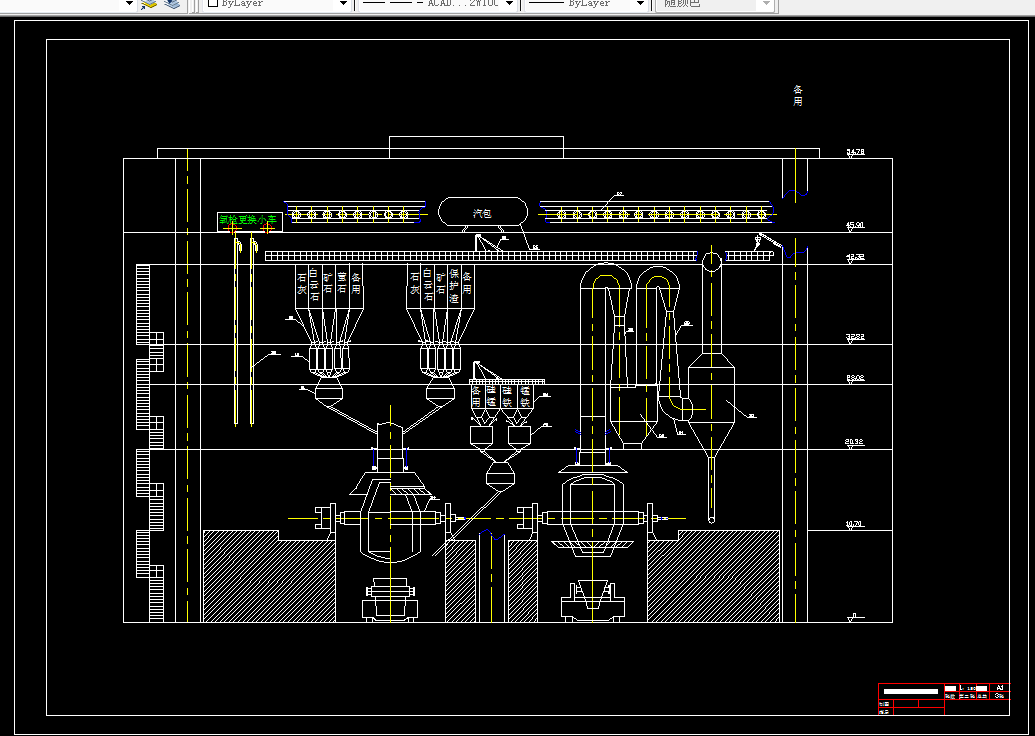

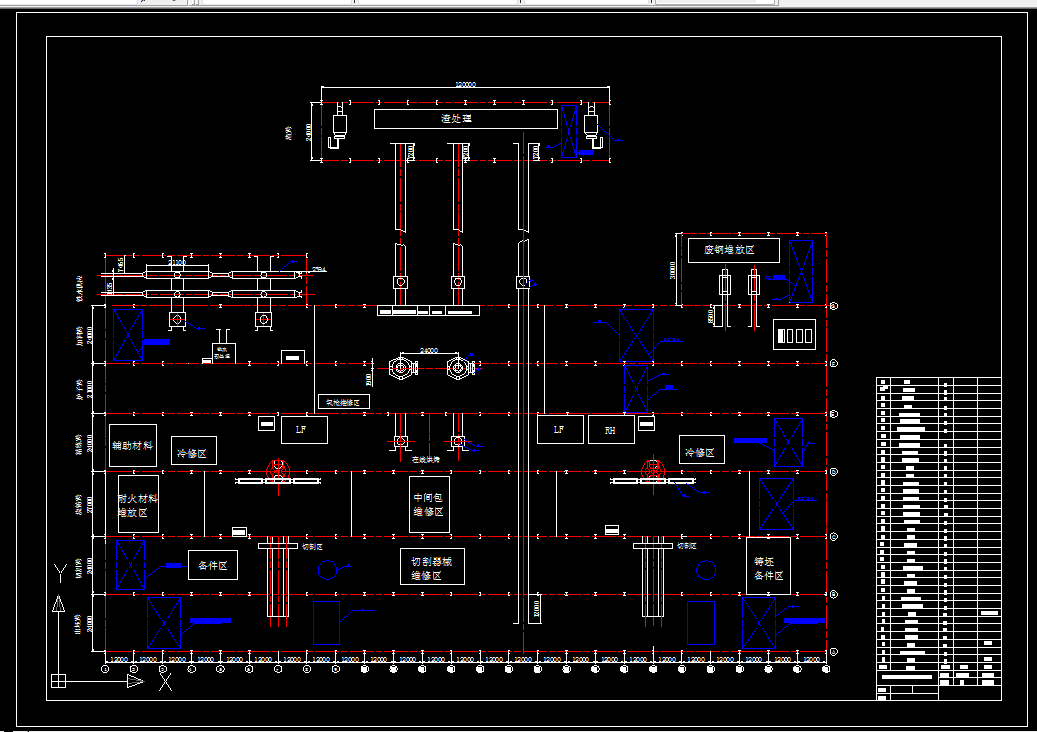

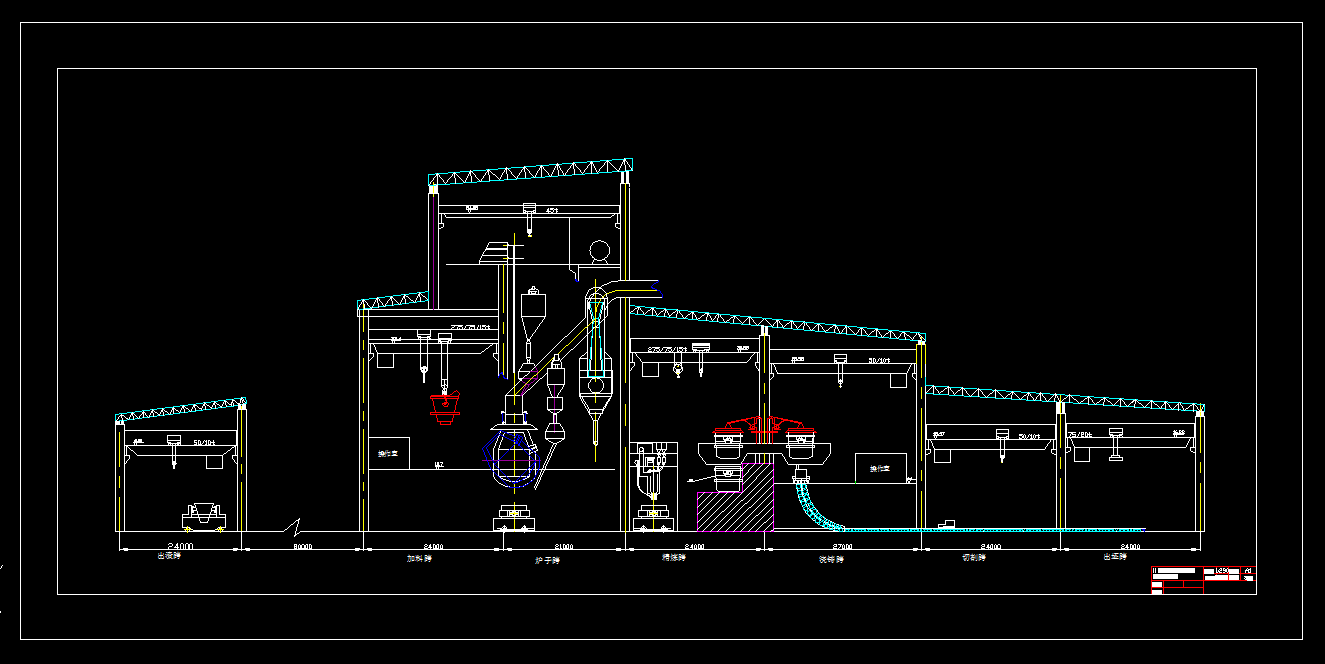

就设计部分而言，首先，初步确定设计方案及平面布置。车间包括七个跨，有渣跨、加料跨、炉子跨、精炼跨、浇注跨。经过反复推敲、修改、尽量做到平面布置的合理、美观。其次，对转炉、氧枪、烟气净化系统等进行了设备计算；最后，进行了车间计算，包括连铸生产能力和车间各部分的尺寸。并用CAD画出车间的平面布置图、炉子跨的纵剖图和车间横剖图。

通过本次设计，整体掌握了炼钢工艺流程和车间工艺布置，进一步了解世界钢铁动态。

关键词：炼钢；精炼；预处理；设计；连铸

目  录

摘  要 II

ABSTRACT III

引  言 1

第一章 设计方案的选择与确定 ３

1.1 车间生产规模的确定 ３

1.2车间各主要系统所用方案的比较及确定 ３

1.2.1铁水供应系统 ３

1.2.2铁水预处理系统 ４

1.2.3废钢供应系统 ６

1.2.4铁合金供应系统 ６

1.2.5散装料供应系统 ６

1.2.6烟气净化系统 ８

1.2.7炉外精炼系统 １１

1.2.8浇注系统 １２

1.2.9出渣系统 １７

1.3炼钢车间工艺布置 １８

1.3.1车间跨数的确定 １８

1.3.2各跨的工艺布置 １８

1.4车间工艺流程简介 ２１

1.4.1工艺流程图 ２１

1.4.2工艺流程说明 ２２

1.5转炉冶炼指标 ２２

第二章 设备计算 ２３

2.1转炉计算 ２３

2.1.1炉型设计 ２３

2.1.2重心及电机功率确定 ２６

2.2氧枪设计 ３０

2.2.1喷头设计 ３１

2.2.2枪身设计 ３２

2.3烟气净化回收系统设备设计与计算 ３６

2.3.1吹炼条件 ３６

2.3.2参数计算 ３７

2.3.3流程简介 ３９

2.3.4主要设备的设计和计算 ３９

2.3.5计算资料综合 ５１

2.4 炉外精练设备的选取及主要参数 ５１

2.4.1主要设计及其特点 ５２

2.4.2 主要工艺设备技术性能 ５３

第三章 车间计算 ６０

3.1原材料供应系统 ６０

3.1.1铁水供应系统 ６０

3.1.2废钢场和废钢斗计算 ６１

3.1.3散状料供应系统 ６２

3.1.4合金料供应系统 ６３

3.2浇铸系统设备计算 ６４

3.2.1盛钢桶及盛钢桶车 ６４

3.2.2连铸机 ６５

3.3渣罐的确定 ６７

3.3.1渣罐容量计算 ６７

3.3.2车间日出散渣量 ６７

3.3.3车间周转渣罐数量 ６７

3.3.4渣罐车选择 ６８

3.4车间尺寸计算 ６８

3.4.1炉子跨 ６８

3.4.2加料跨 ７１

3.4.3精炼跨 ７１

3.4.4浇铸跨 ７１

3.5天车 ７１

附录: ７２

致谢 ７３

参考文献 ７４
