M4110-4.00Mta矿区型炼焦煤选煤厂初步设计 下载积分：50　资料编号： M4110

作品包括:

Word版设计说明书1份

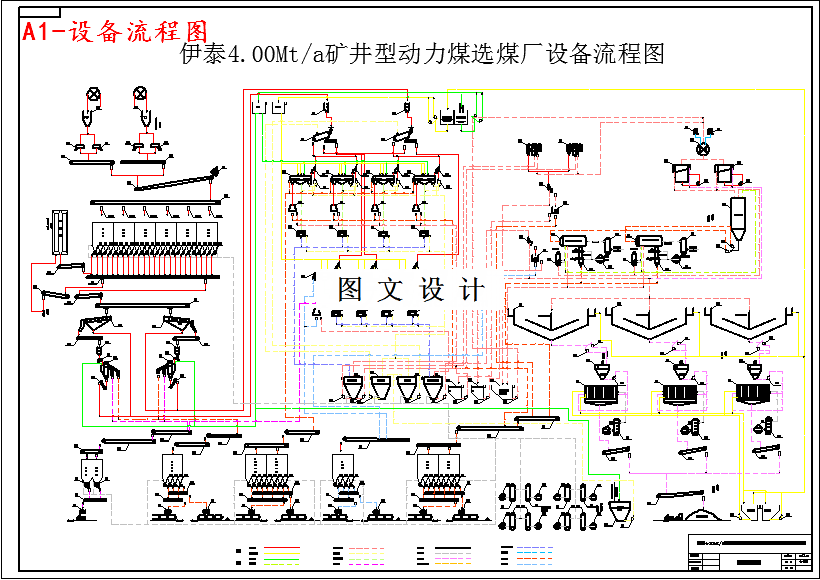

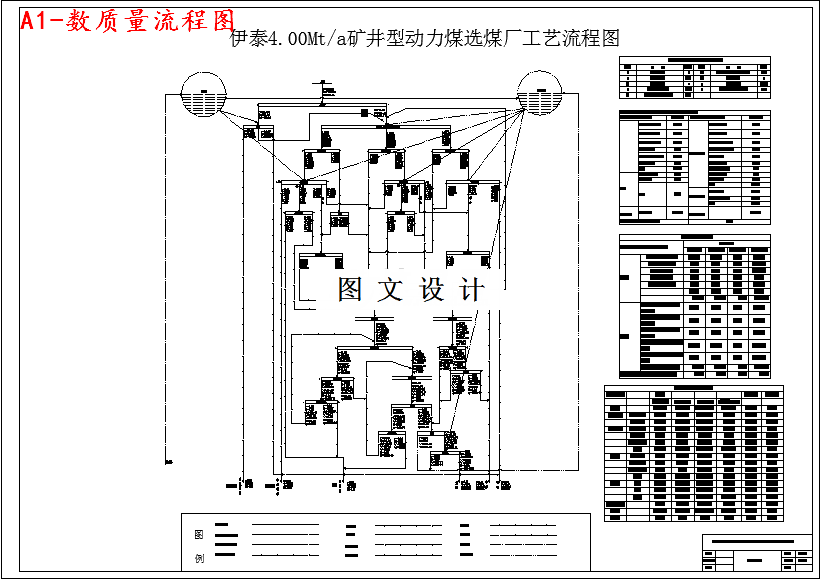

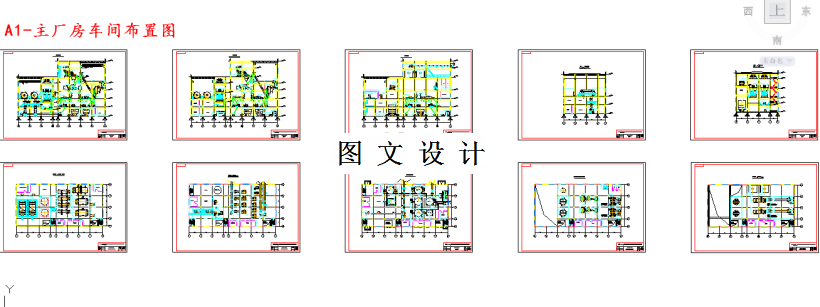

CAD版本图纸，共13张

摘要

设计任务：完成一座4.00Mt/a矿区型炼焦煤选煤厂的初步设计，煤质资料为下属矿区四矿和六矿的入洗比例为32:68，精煤产品满足：灰分Ad=(12.01～13.00)%；水分Mt<12.00%。本厂采用的是准轨翻车机卸煤方式，来煤火车将煤卸到受煤坑后由皮带运输到原煤仓。由于原煤进主厂房之前不分级，所以设置两个原煤仓，分别用来储存两矿原煤，两个原煤仓的仓径均为22m，两矿原煤在原煤仓下按照32:68的比例进行配煤入洗。主厂房和浓缩车间设置在工业广场的中心，原煤从原煤仓运到主厂房进行分选，产生精中矸三种产品，精煤和中煤共用一个皮带走廊进入精中煤仓，其中精煤仓有五个，中煤仓1个，可以储备3.5天的精中煤，仓径为18m，精中产品通过火车外运销售，精中煤仓下设置轨道衡。矸石由矸石皮带拉到矸石小仓，矸石仓的仓容不是很大，一直有矸石运输车往外运输。主厂房的北南侧是浓缩车间，便于浮选尾矿自流入浓缩池，浓缩车间由三个30m浓缩机构成，浓缩机底流打到压滤车间，压滤车间布置在浓缩车间东侧，与浓缩车间相邻，压滤车间是由3*4跨组成，设置两层，根据设备选型的尾煤压滤机数量为3台定的。在压滤车间旁边便是尾煤晾干场，尾煤晾干场设置有事故沉淀池，同时有泵房用来将澄清水打回到尾煤浓缩机。在主厂房南侧还有机修车间，压风机房等辅助车间。浓缩车间西侧是锅炉房和浴室，锅炉房主要为主厂房供暖和为浴室提供热水。
