M4112-2.40Mta矿区型炼焦煤选煤厂初步设计 下载积分：50　资料编号： M4112

作品包括:

Word版设计说明书1份

CAD版本图纸，共13张

摘要

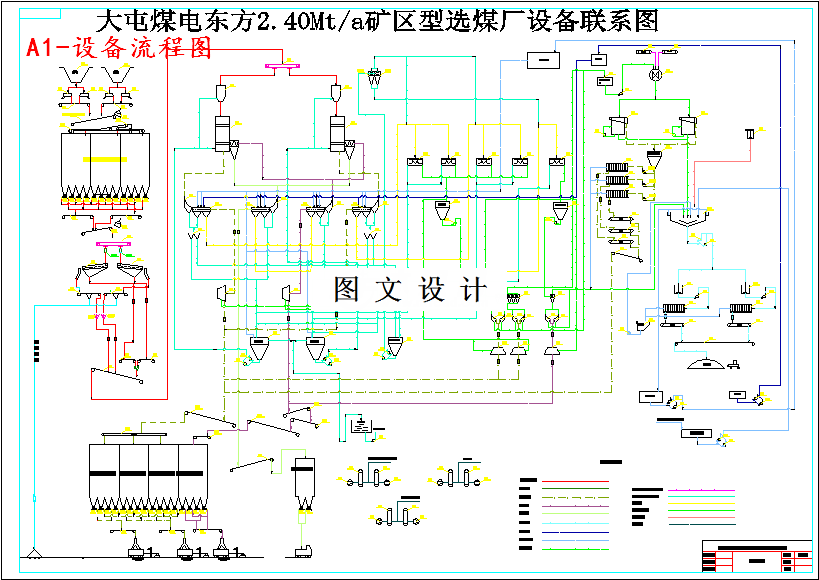

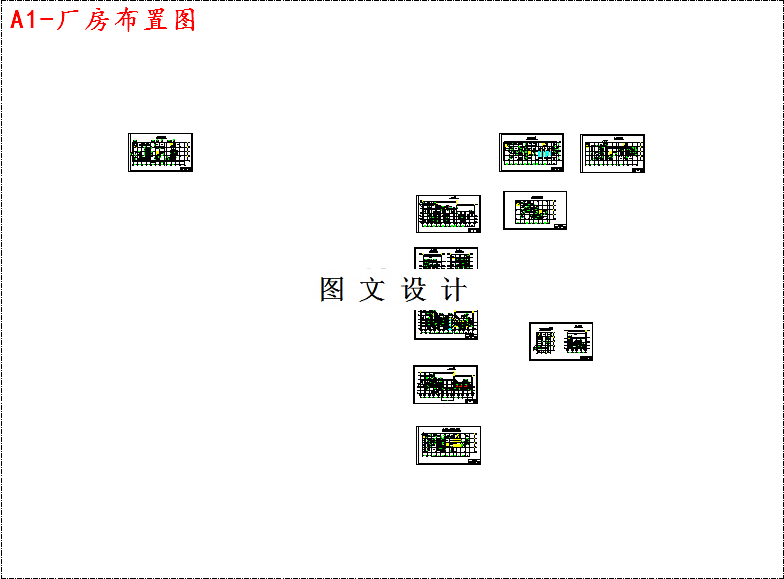

本次设计任务为设计年处理能力240万吨的矿区型炼焦煤选煤厂，主要入选姚桥和孔庄两矿原煤。依据设计要求，利用两矿的生产大样报告，通过对煤质资料的审核、校正、分析、综合以及原煤可选性的分析和评定、技术经济方案比较，制定了原煤Φ50mm预先分级—手选捡矸一无压三产品重介质旋流器一煤泥重介质旋流器—煤泥直接浮选联合工艺流程。然后通过设备选型、厂房布置等一系列的工作，初步完成了对选煤厂的设计任务。本设计为2.40Mt/a东方矿区型炼焦煤选煤厂的初步设计，入洗原煤为姚桥矿和孔庄矿，入洗比例为45％：55％，两矿原煤均为气煤。设计要求精煤产品满足灰分Ad=7.51-8.00%，水分Mt<12.00%。本设计先对煤质资料进行分析、校正、计算，确定原煤是否分组、分级入选，并分析原煤的可选性。在此基础上，通过对几个可能的选煤工艺流程进行产品预测和技术经济比较，最终采用了原煤破碎—无压三产品重介旋流器—煤泥重介质旋流器—直接浮选联合工艺流程。 该设计选煤厂的主要产品指标如下： 精煤：产率=76.54% ，灰分=7.74% ，水分=9.43% 中煤：产率=9.58% ，灰分=35.53% ，水分=9.18% 矸石：产率=9.37% ，灰分=82.82% ，水分=15.00% 煤泥：产率=4.51% ，灰分=44.21% ，水分=24.00% 除工艺流程外，本设计还对选煤厂的建筑结构、供电和电气、机修车间、铁路运输、劳动定员、生产成本及建厂初步投资概算做了系统的设计。906381
