M4179-3×300MW营山电厂电气部分初步设计 下载积分：50　资料编号： M4179

作品包括:

Word版设计说明书1份

CAD版本图纸，共4张

摘要

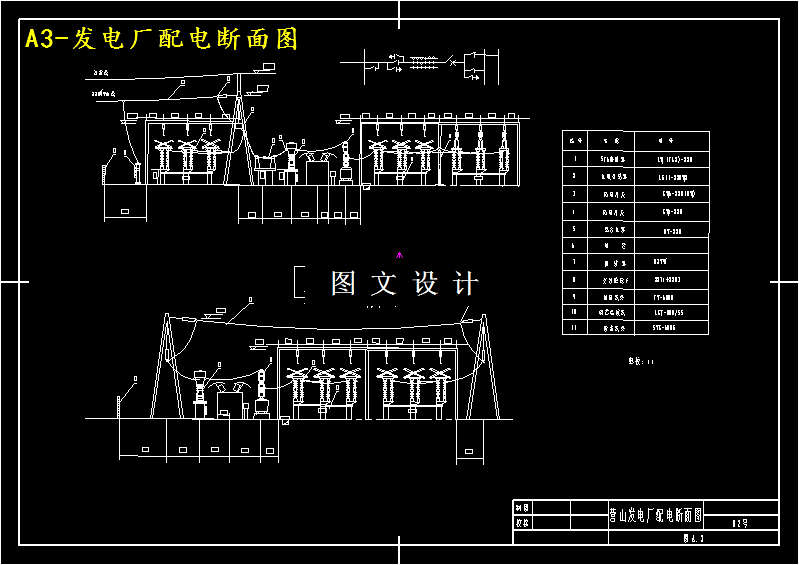

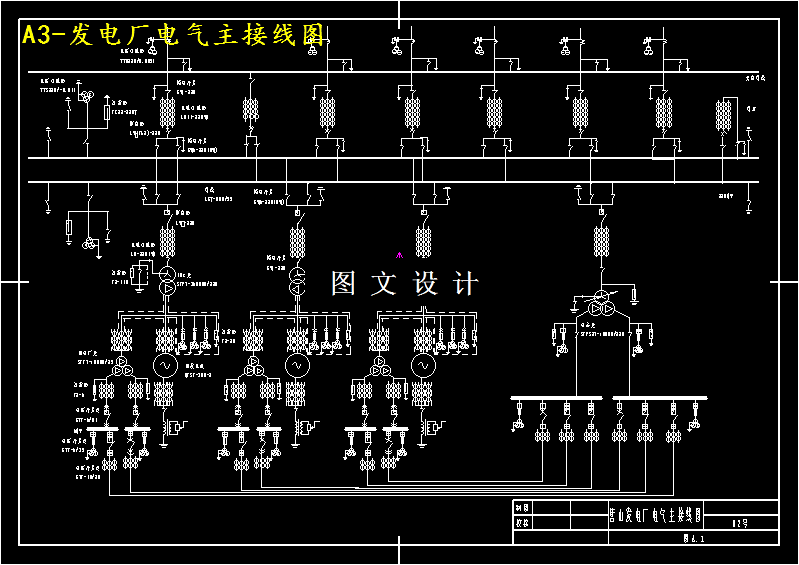

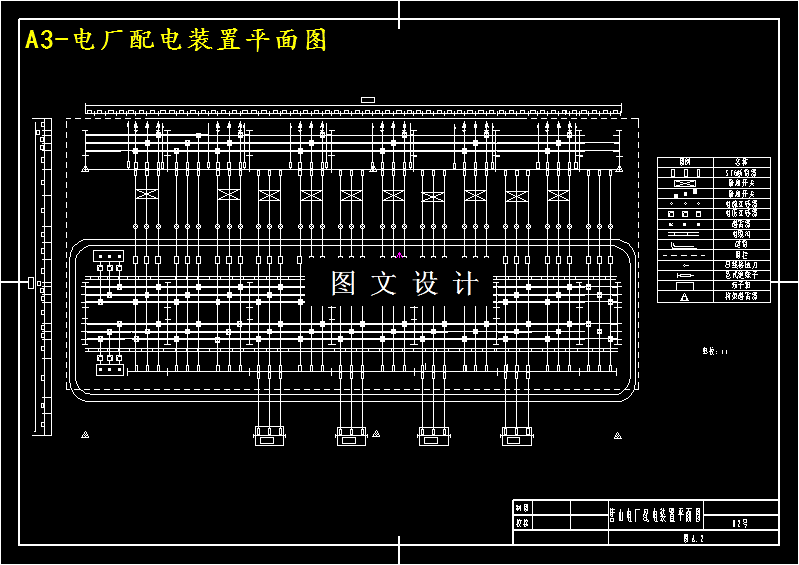

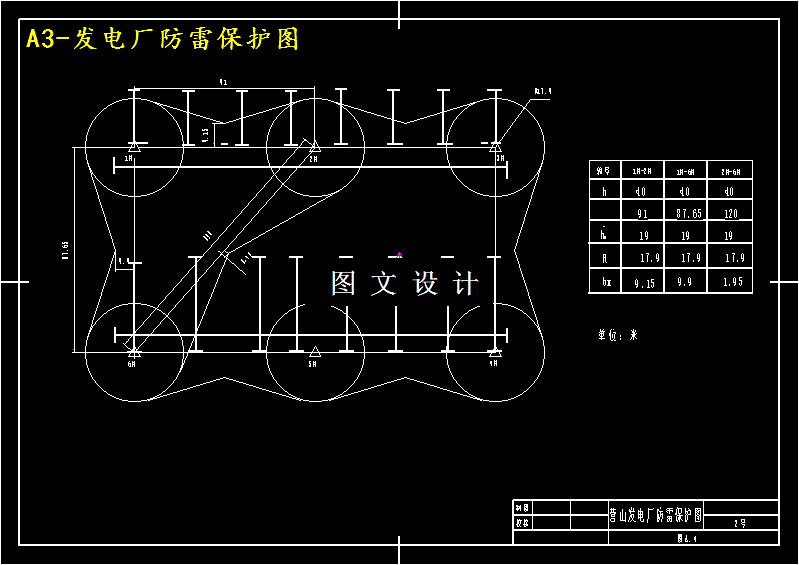

发电厂与电力系统连接的电压为330kV及以下时，若不受运输条件的限制,应选用三相变压器。发电厂与电力系统连接的电压为500kV时,应根据变压器的制造条件、可靠性要求和运输条件等，经济技术比较确定选用三相变压、2半容量三相变压器或单相变压器组。当选用单相变压器组时，可根据系统和设备情况，确定是否要装设备用相。此时,备用相也可根据运输条件和系统情况，在一个地区设一台。本设计详细地介绍了3×300MW营山电厂电气部分初步设计。设计主要包括说明书和计算书两部分。说明了各种电气设备选择的理论依据和基本要求。所选择的设备包括：变压器、断路器、隔离开关、母线、高压开关柜、电压互感器、电流互感器、配电装置、防雷保护装置等。其中，变压器的选择包括：发电厂主变压器、高压备用变压器及高压厂用变压器的台数、容量、型号等。电气主接线主要介绍了电气主接线的重要性、设计依据、基本要求、各种接线形式的优缺点以及主接线的比较选择，并制定了适合本厂要求的主接线。厂用电接线包括：厂用电接线的总要求以及厂用母线接线设计。计算书部分中，短路电流计算是最重要的环节，在这部分详细的介绍了短路电流计算的目的、短路点的选择、元件参数的计算、网络变换、以及各短路点的计算等知识。高压电气设备的选择包括母线、高压断路器、隔离开关、电流互感器、电压互感器、高压开关柜的选择原则和要求，并对这些设备进行校验和产品相关介绍。根据本厂220kV配电要求和原则决定此次设计对本厂采用分相中型布置。在发电厂中,防雷保护则主要针对避雷针和避雷器的设计。此外，在设计适当的位置还附加了图纸（主接线、平面图、防雷保护等）及表格以方便阅读、理解和应用。
