M4180-高台子地区60∕10kv二次变电所电气工程部分设计 下载积分：50　资料编号： M4180

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

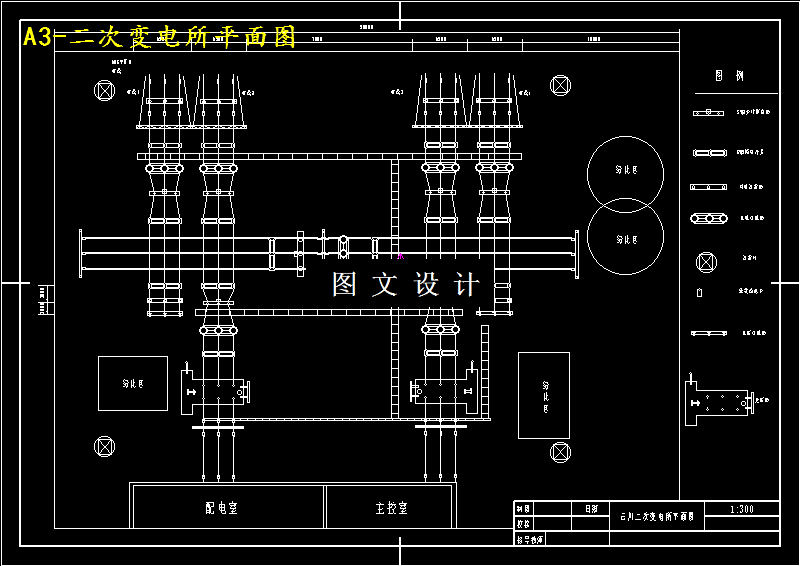

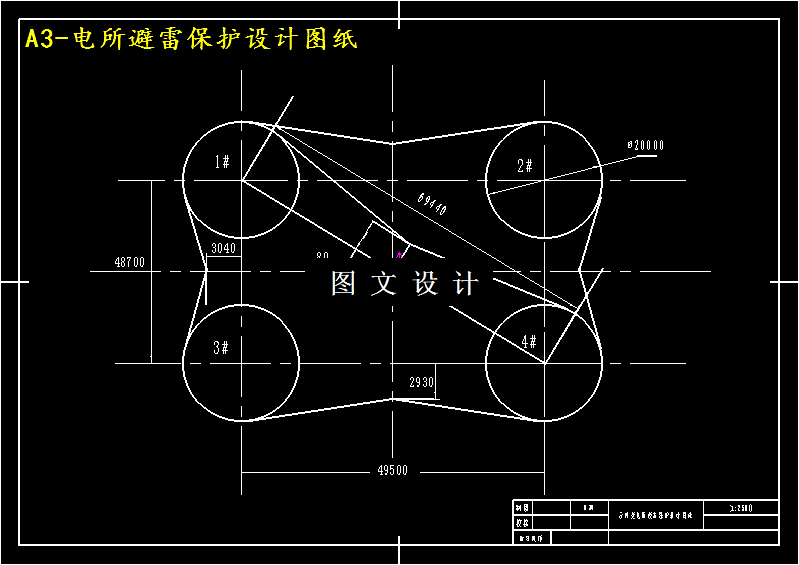

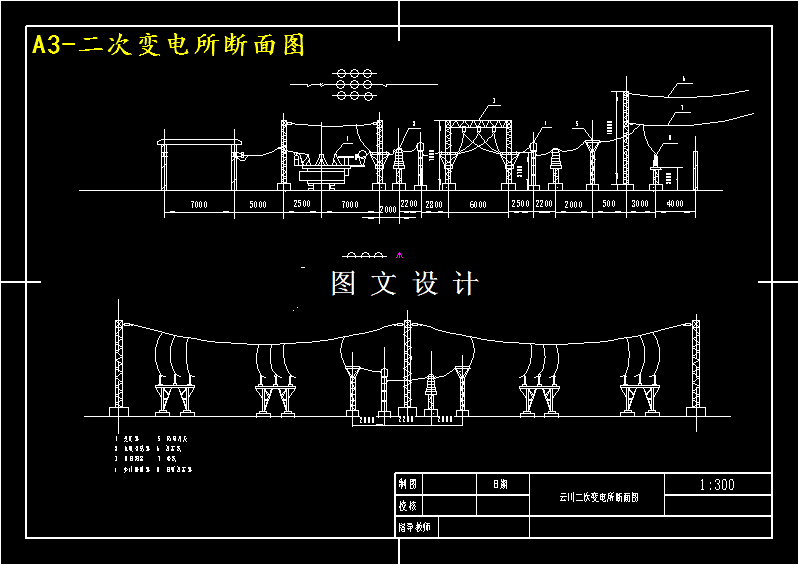

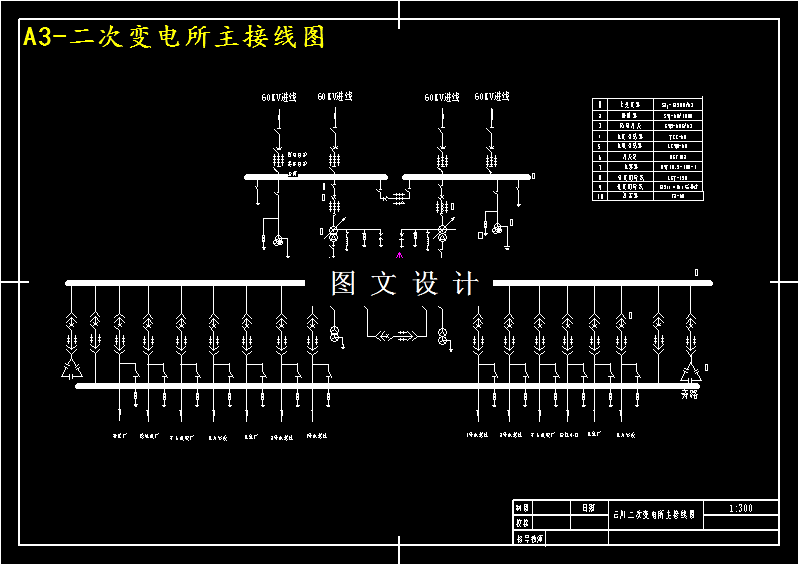

CAD版本图纸，共4张

摘要

待设计变电所为高台子地区公用变电所，电压等级为60/10kv，60 kv侧有4回进线，接引于李家一次变和皇姑热电厂，10kv侧有配出线段13回。全部为重要负荷，为了保证供电的可靠性和一次性满足远期负荷的要求，本设计将按照远期负荷规划进行设计建设，从而保证该变电所能够长期可靠供电。根据规程，为了保证供电可靠性，本变电所将选择两台住变压器并根据变电所带符合的性质和电网结构确定变压器容量，满足当一台故障或检修停运时，另一台能够保证该地区总负荷的70%能够可靠供电，同时应满足重要负荷的可靠供电。电气主接线是变电所电气部分的主体，是保证出力，连续供电和电能质量的关键环节。主接线的选择将综合考虑经济性，可靠性，技术性，灵活性的特点，选取两种方案进行对比一次侧和二次侧，最后确定合适的主接线方案。为了对电气设备进行合理选择，将分别对60KV侧和10KV侧进行短路计算且按照系统最大运行方式下三相短路电流进行计算，从而保证设备的合理选择和安全可靠供电。
