M4182-虎山二次变电所初步设计 下载积分：50　资料编号： M4182

作品包括:

Word版设计说明书1份

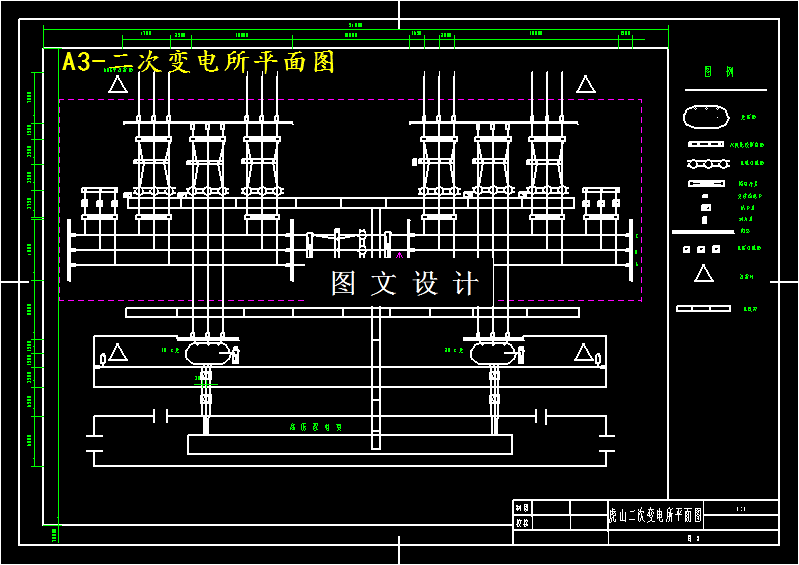

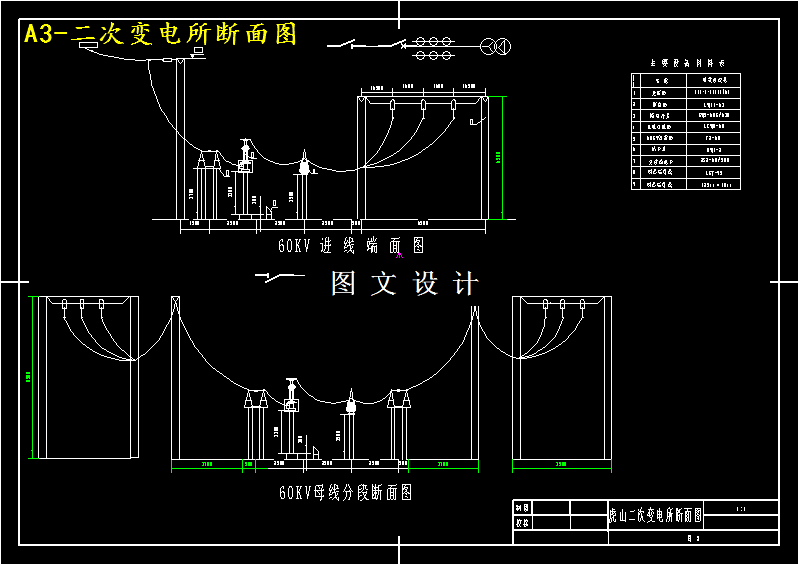

CAD版本图纸，共4张

摘要

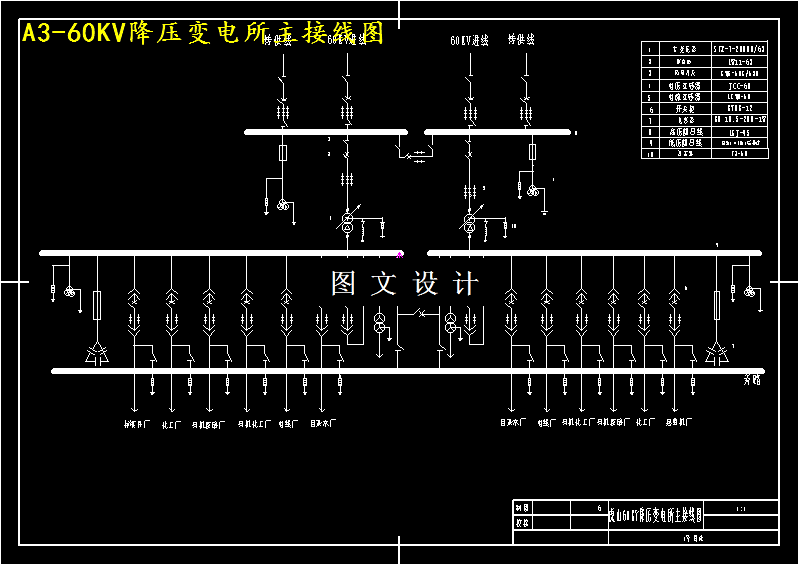

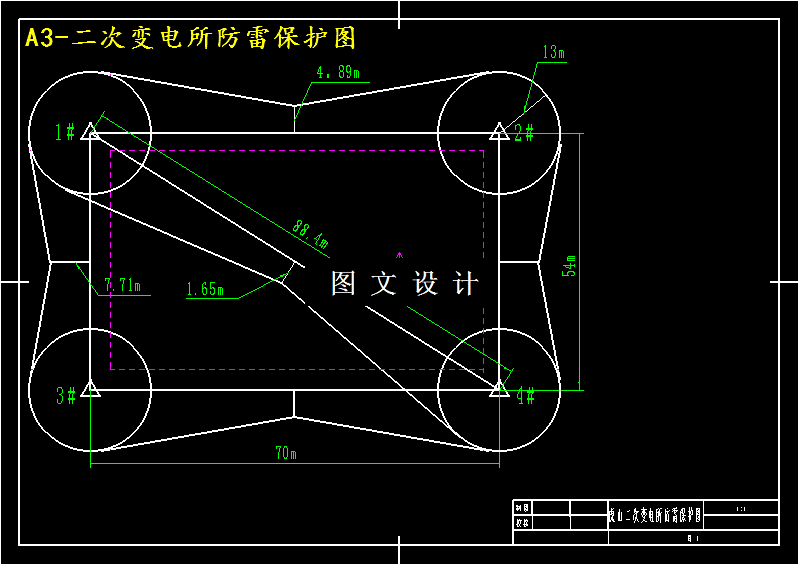

本设计变电所使用于电压为35—330千伏，每台变压器容量为5000千伏安及以上新建变电所的设计，扩建工程的设计可参照执行。电压为35千伏，每台变压器容量为1600—4000千伏安新建变电所的设计，可参照本规程的有关规定，但应予以适当简化。待设计变电所为高台子地区公用变电所，电压等级为60/10kv，60kv侧有4回进线，接引于李家一次变和皇姑热电厂，10kv侧有配出线13回。本厂采用分相中型布置。继电保护和自动装置的规划，包括总则、自动装置、一般规定主变压器、母线等设备的保护， 而变电所的防雷保护则主要针对避雷针和避雷器的设计。电气主接线主要介绍了电气主接线的重要性、设计依据、基本要求、各种接线形式的优缺点以及主接线的比较选择，并制定了适合本厂要求的主接线。短路电流计算是最重要的环节。
