M4197-南环新村60KV降压变电所电气部分设计 下载积分：50　资料编号： M4197

作品包括:

Word版设计说明书1份

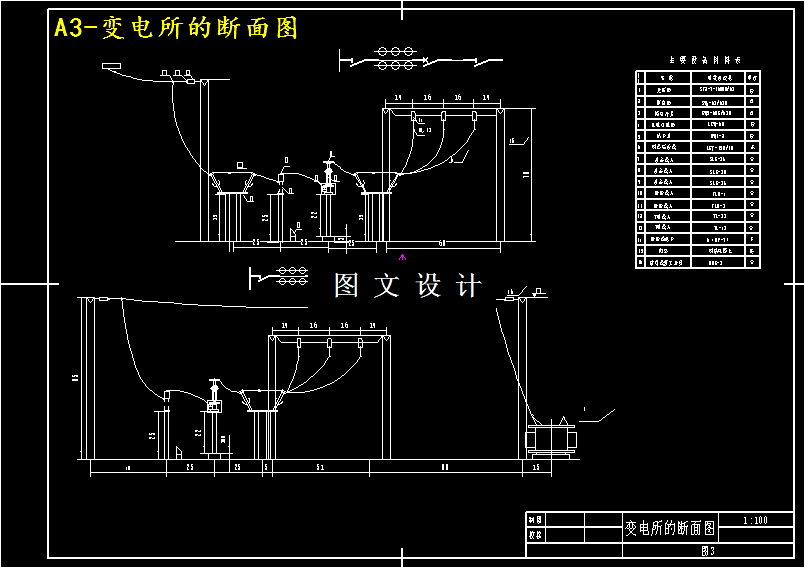

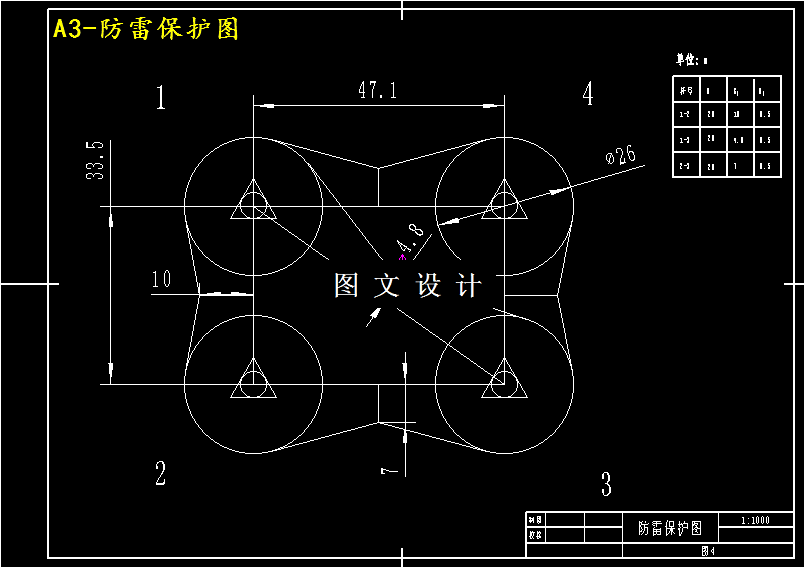

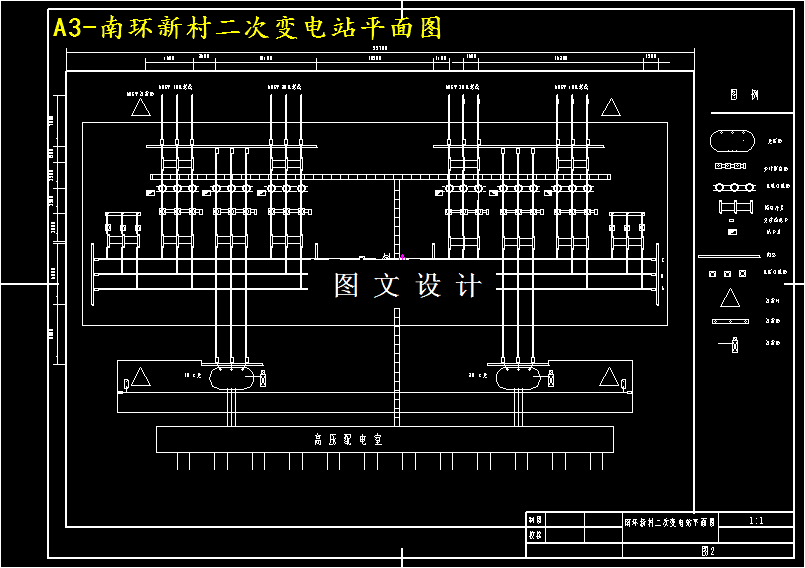

CAD版本图纸，共4张

摘要

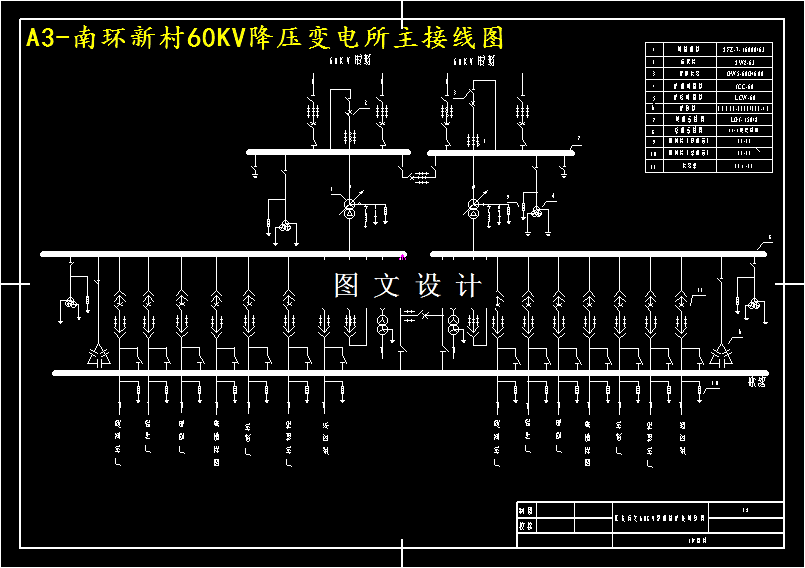

该变电所为一般性的地区终端变电所，电压等级为60/10KV，有4回进线，根据《变电所设计技术规程》60KV侧需用单母分段主接线，由于低压侧有14回出线，所以可采用单母分段带旁路接线。因为地势平坦、交通方便且年平均气温为15℃，所以主变压器的运输是没有问题的，变压器冷却方式也可以选风冷。发电厂或变电所主变压器的台数与电压等级、接线形式、传输容量以及和系统的联系有密切关系。通常与系统具有强联系的大、中型发电厂和枢纽变电所，在这种电压等级下，主变压器应不少于2台；而对弱联系的中、小型电厂和低压侧电压为6—10kv的变电所或与系统联系只是备用性质时，可只装1台主变压器；对地区性孤立的一次变电所或大型工业专用变电所，可设3台主变压器。由于该变电所为一般的终端变电所，所以装设两台主变压器为宜。
