M4199-4X50MW火力发电厂电气部分初步设计 下载积分：50　资料编号： M4199

作品包括:

Word版设计说明书1份

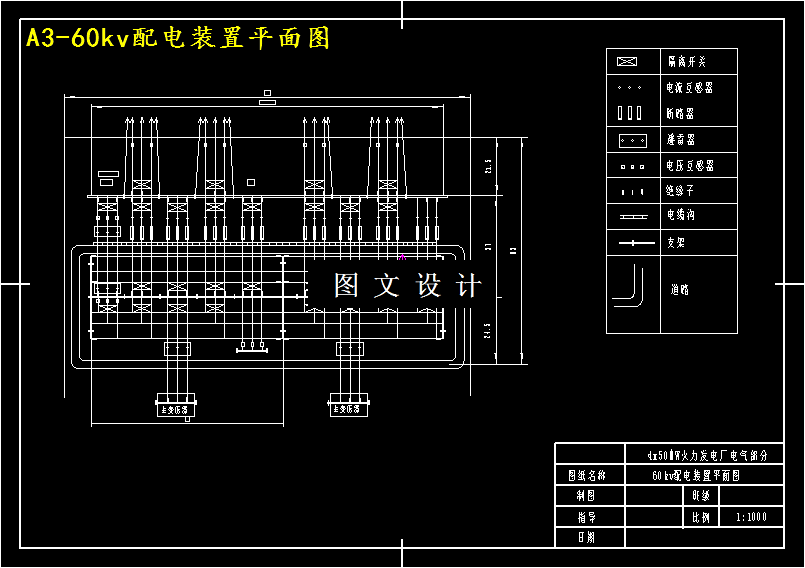

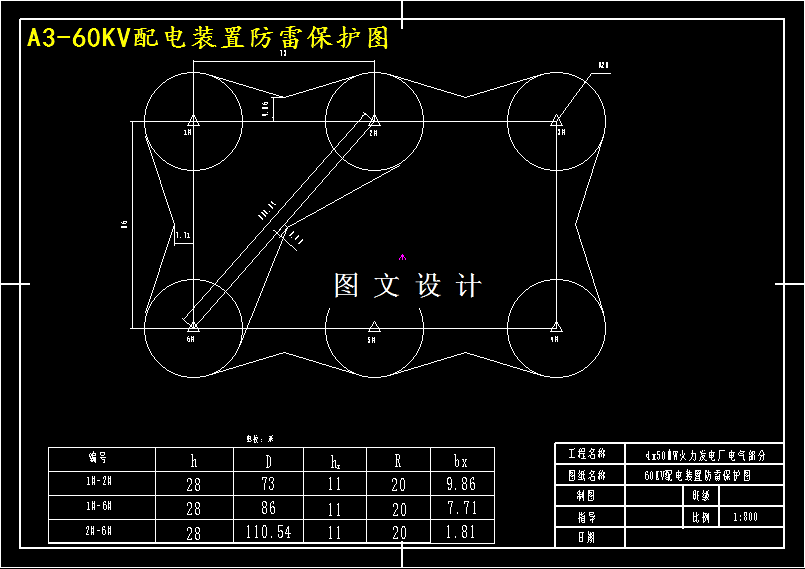

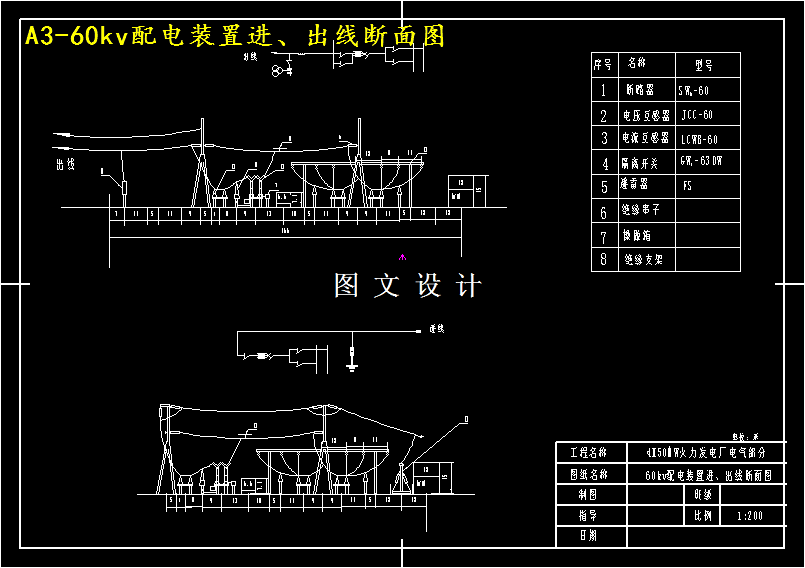

CAD版本图纸，共3张

摘要

本次设计题目为：4x50MW热电厂电气部分初步设计。发电厂基本情况：本电厂规模为200MW，拟装设4台50MW发电机，以10.5KV和60KV两种电压向本区工业生产和居民供电，同时兼供热，剩余功率经两条架空线送往住系统。该厂共装四台抽气式汽轮机，五台220T/H的锅炉。10.5KV出线共17回；最小负荷为最大负荷的70%。60KV出线共2回，其最大负荷利用时间T =6000小时。系统容量为1000MW，系统到60KV母线的电抗值为0.2。本次设计主要任务是选择主变压器及厂用变压器的容量、台数、型号以及参数；选取几个电气主接线的方案，并通过比较论证确定最优方案，然后进行短路电流计算并确定本厂所需的电气设备及高压配电装置、继电保护和自动装置，并在此基础上完成防雷保护的规划设计。此外还需要绘制发电厂电气主接线图，高压配电装置平面图。
