M4201-3×200MW凝汽式火力发电厂电气设计 下载积分：50　资料编号： M4201

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

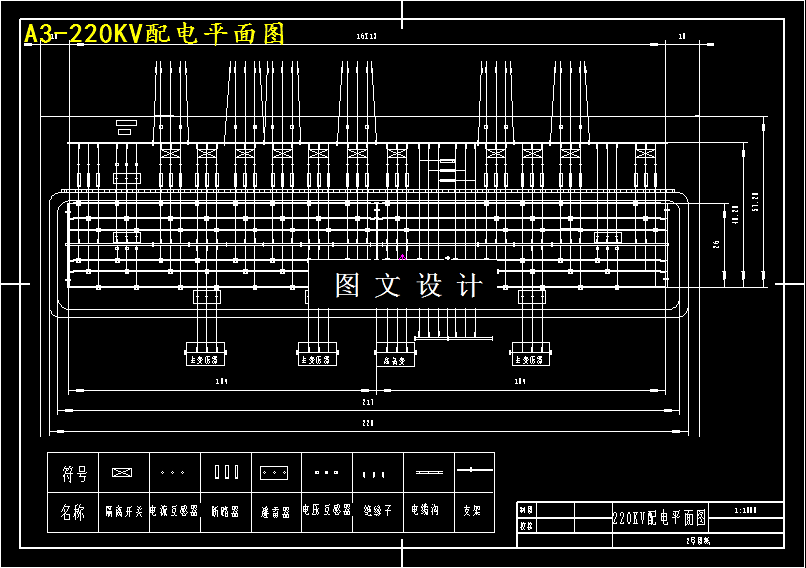

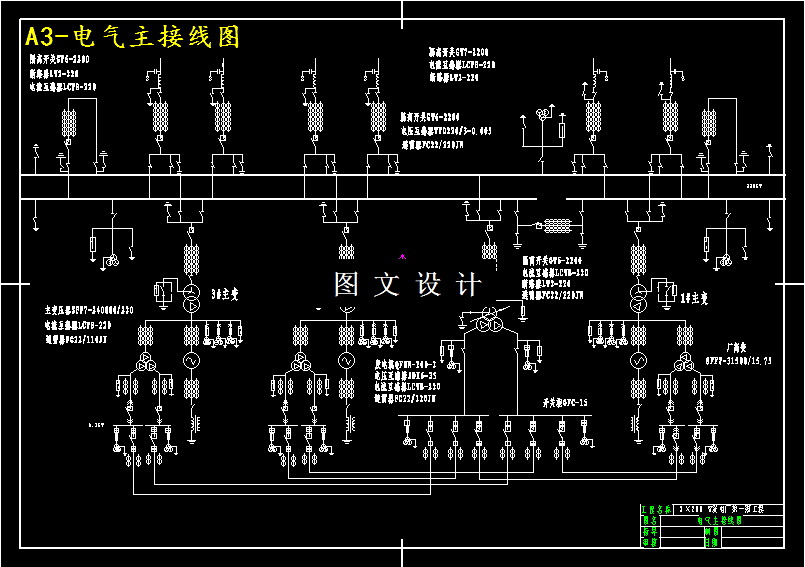

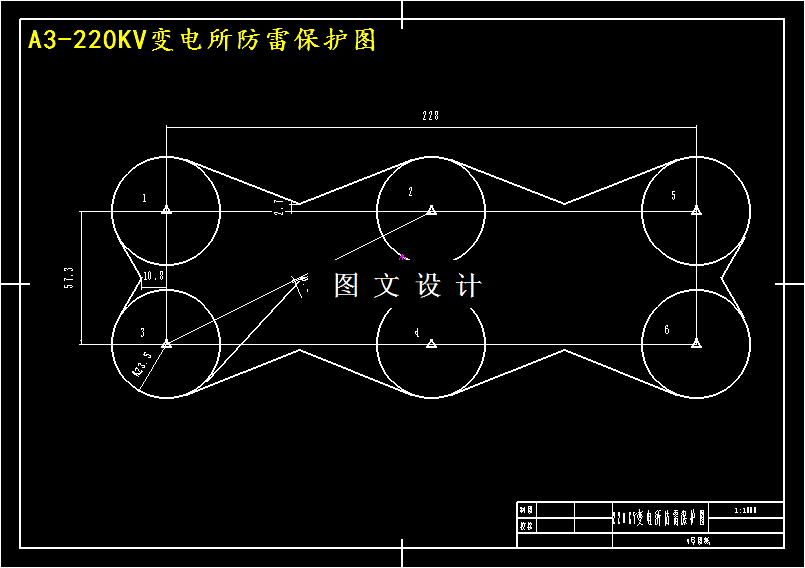

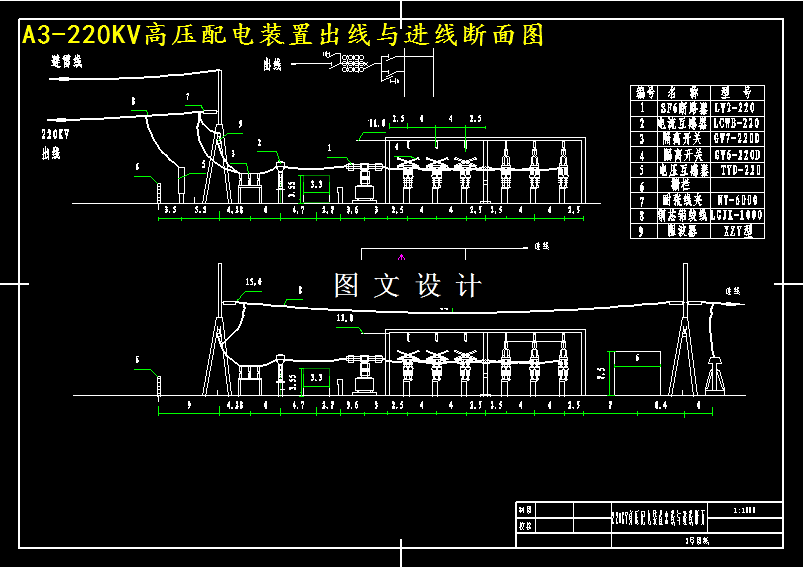

CAD版本图纸，共4张

摘要

某火力发电厂的原始资料： 凝汽式发电机的规模 （1）装机容量 装机4台，容量分别为2Χ50MW,Un=10.5KV;3Χ300 MW,,Un=20KV （2）机组年利用小时 取Tmax=6500h/a. （3）气象条件 发电厂所在地，最高气温42度，年平均气温25度，气象条件无特殊要求（台风、地震、海拔等）。 （4）厂用电率 按6%考虑。 电力负荷及与电力系统连接情况 （1）10.5KV电压级 电缆馈线6回，年平均输送容量3600KW.10KV最大负荷为20MW，最小负荷为15MW,COSΦ=0.8. （2）220KV电压级 架空线5回，每回平均容量6000KW.220KV最大负荷350米外，最小负荷280MW，COSΦ=0.85，Tmax=4500h/a。 （3）500KV电压级 架空线4回，备用线1回。500KV与电力系统连接，接受电厂的剩余功率。电力系统容量为3500 MW，去当前基准容量为100MVA时，系统归算到500KV木线上的X*s=0.021. （4）发电机出口主保护动作时间 取tpr=0.1s. 1．本电厂为凝气式发电厂，本厂的燃料是煤粉。计划安装五台200MW凝气式火力发电机组。第一期工程装设三台QFSN-200-2型发电机组，并计划第二期安装两台相同容量的机组，每台发电机配置一台670T/H的高温高压锅炉。 2．发电机技术数据： 发电机型号为QFSN-200-2,额定容量200MW，额定电压15.75KV,COS=0.85,额定电流8625A,Xd”=0.1413，接线方式为Y。 3.该厂以220KV线路与系统联系，本工程220KV出线共六回，预计将来220KV出线最终为十回。 4.连接在发电厂220KV系统母线上的系统阻抗标幺值为X1=X2=0.20,X0=0.03(基准功率Sj=1000MVA)，系统总重量30000MVA。 5.220KV出线都装有瞬时动作的主保护和后备保护,其后备保护动作时间取2秒计算。 6.气象条件:夏季最高温度为38度,冬季最低温度为-25度,年平均温度为10度,海拔高度为700米,厂址附近无严重空气污染,该地区为五级地震区。
