M4204-中江220∕60KV一次降压变电所电气设计 下载积分：50　资料编号： M4204

作品包括:

Word版设计说明书1份

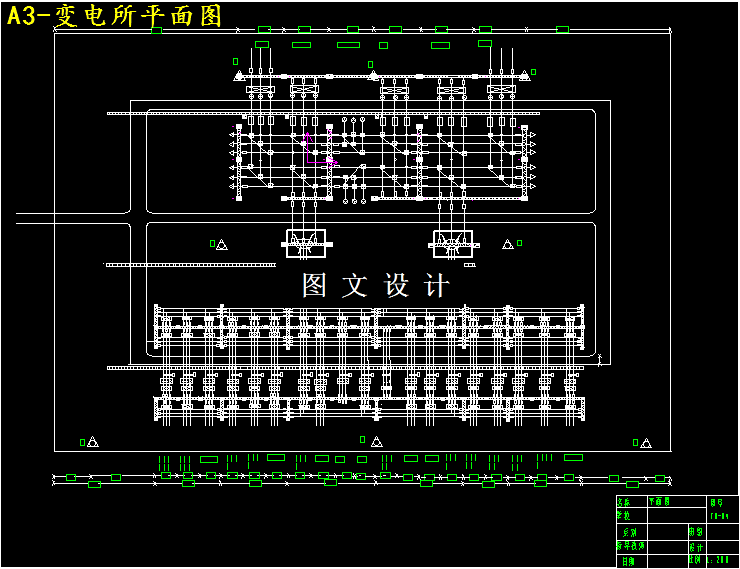

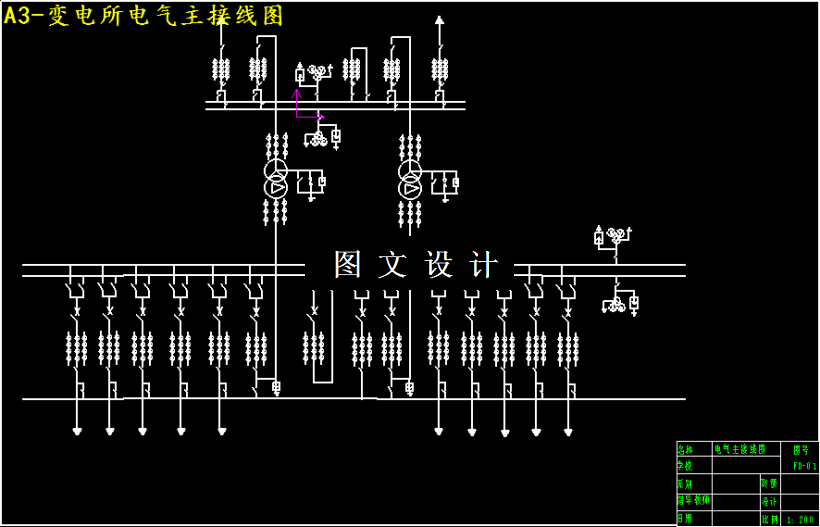

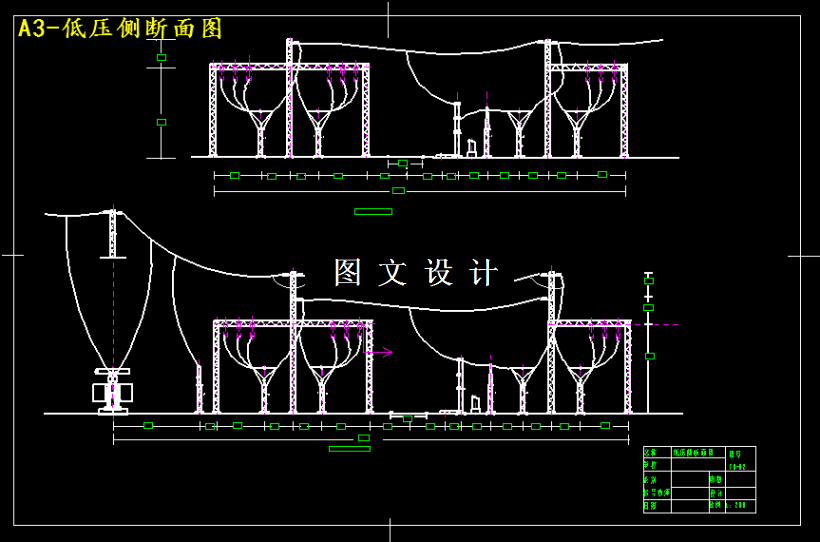

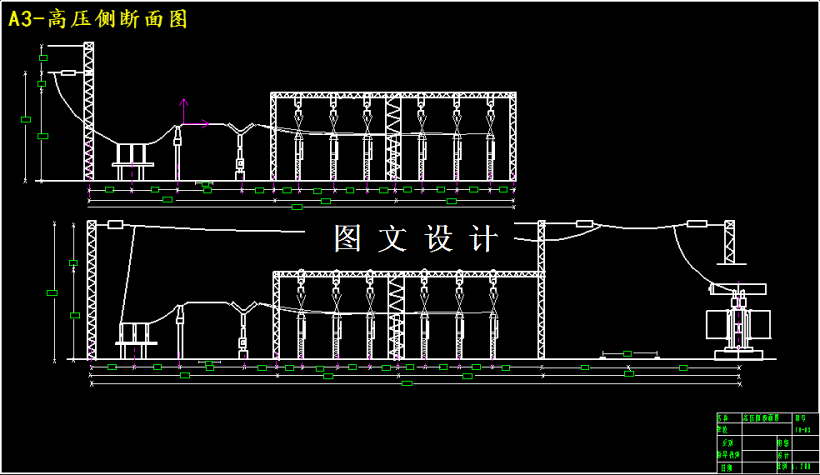

CAD版本图纸，共4张

摘要

中江220∕60KV一次降压变电所电气部分初步设计，1.待建变电所的性质： 待设计变电所为220/60KV的地区公共变电所。 2.变电所的供电任务： 由负荷表可知主要供电对象为，轻工机械厂 家用电器厂 农机厂 炼油厂 食品厂 市区一号 市区二号 市区三号 市区四号。 3.变电所的自然情况： 该变电所位于中等城市近郊，地势平坦,海拔400米,最高温度39℃,最低温度-25℃,年平均温度为20℃,周围空气无污染,交通方便。 4.变电所的出线特点：出线走廊宽阔。 5.变电所重要性分析： 根据以上所知条件可以判定待建的沙湾变电所主要是给周围的农机厂,炼油厂,市区供电，是一个有重要负荷的地区级变电所，因此我们拟设置两台主变压器，以保证当一台停运的时候能够给重要负荷不间断供电。 6.系统备用容量的设置： 为了满足对于重要负荷的不间断供电，对于所设置的两台主变，当其中任何一台停运时，另一台应当能够保证全部负荷的70﹪供电。
