M4209-沈东二次变电站继电保护及二次回路设计 下载积分：50　资料编号： M4209

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共6张

摘要

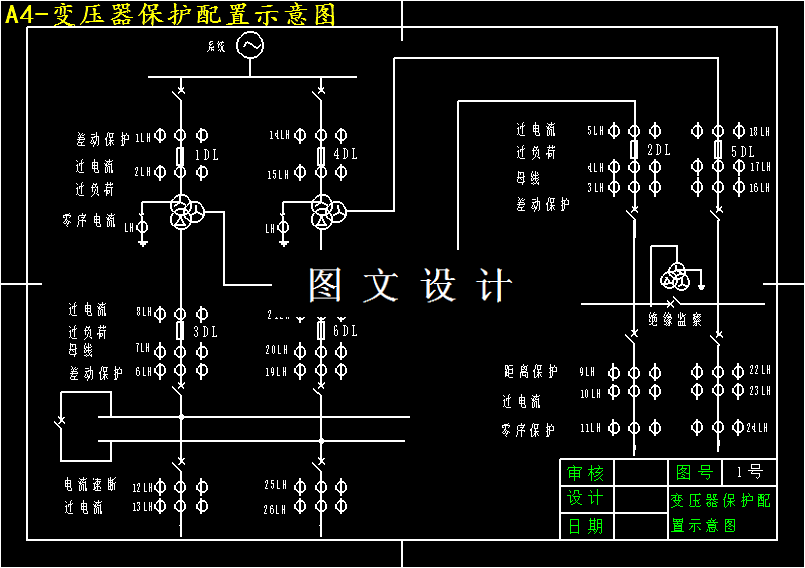

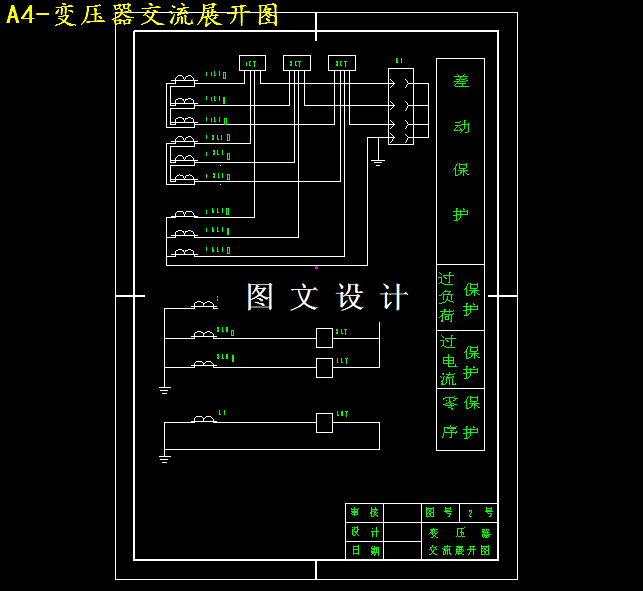

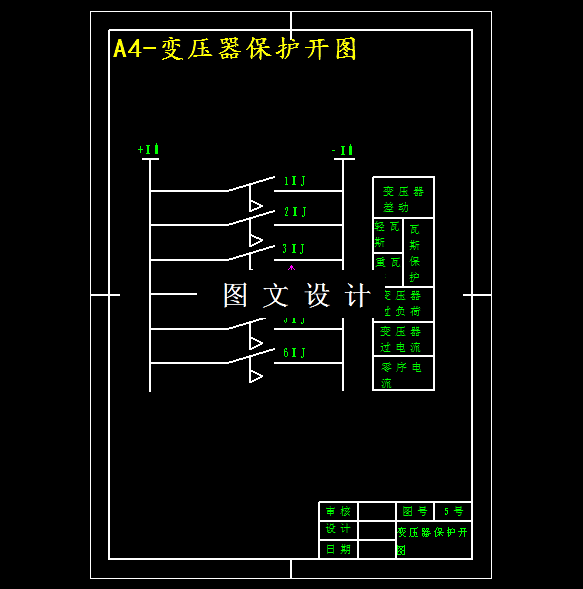

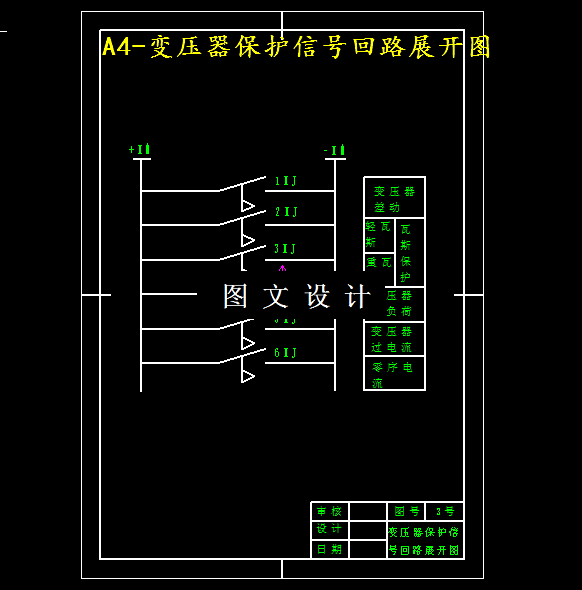

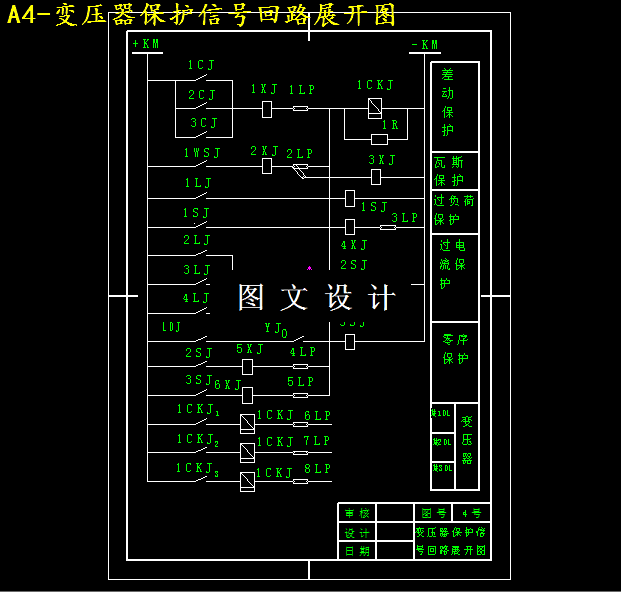

本次对二次变电站继电保护及二次回路进行了系统设计。并且对二次变电站可能会出现的故障、进行了保护及安装配置。对二次变电站的变压器可能出现各种类型的故障和不正常运行状态进行了分析。并按照GB14258—1993《继电保护和安全自动化装置技术规程》的规定为变压器装设了瓦斯保护、差动保护、过电流保护、零序电流保护和过负荷保护装置，提高了变压器安全运行。变电站中线路可能会出现相间短路，接地故障、过电流，根据规程配置了三段距离保护，零序电流保护、电流速断保护、过电流保护及绝缘监察装置。针对变电站母线可能会出现单相接地和相间短路故障，根据母线电压等级的不同，对35kV母线采用了单母线完全电流差动保护，对10kV母线采用了双母线固定连接的母线差动保护。以上保护安装构成变电站的继电保护系统，保证二次变电站的安全运行及供电质量。为运行设备和运行人员的安全提供保障。
