M4213-大营二次变电站继电保护及二次回路设计 下载积分：50　资料编号： M4213

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

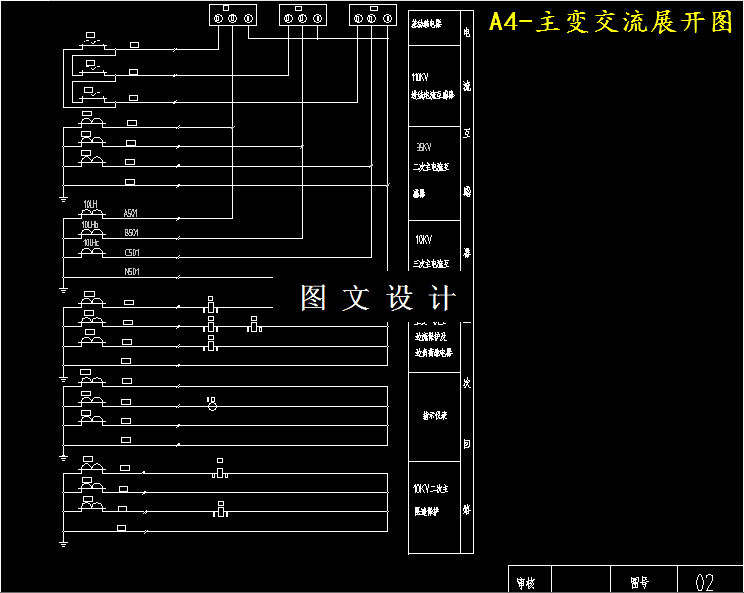

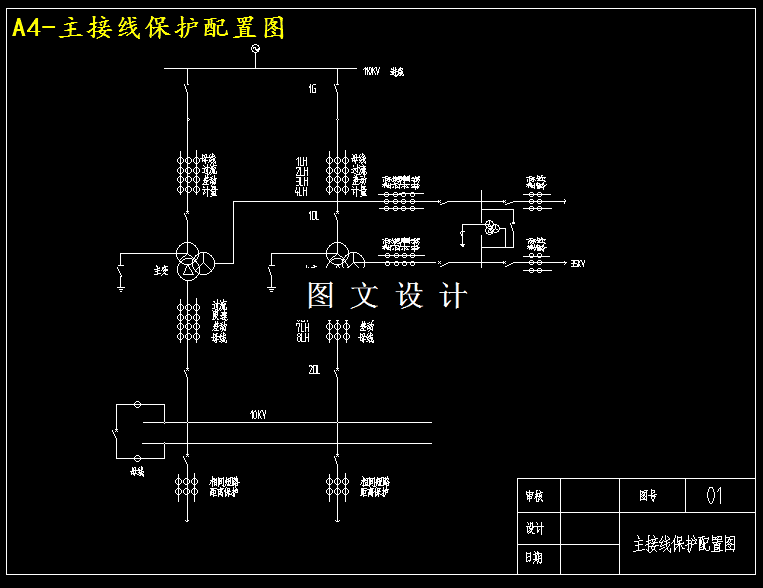

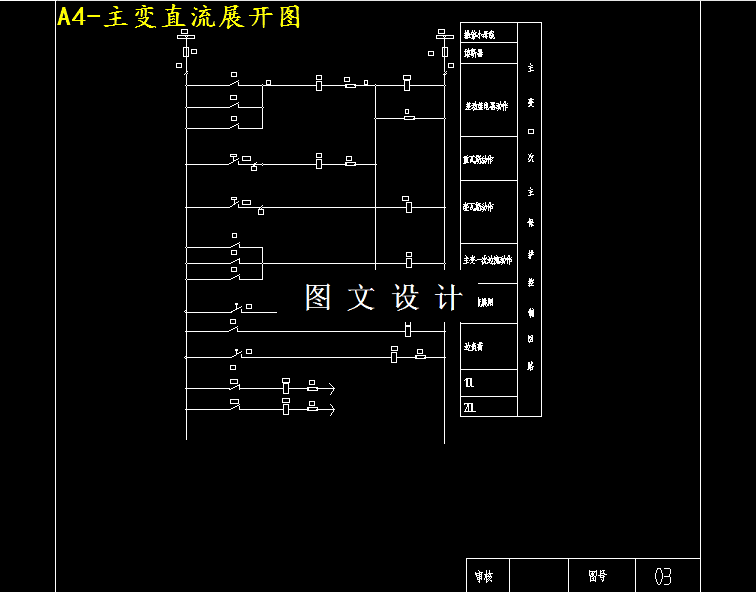

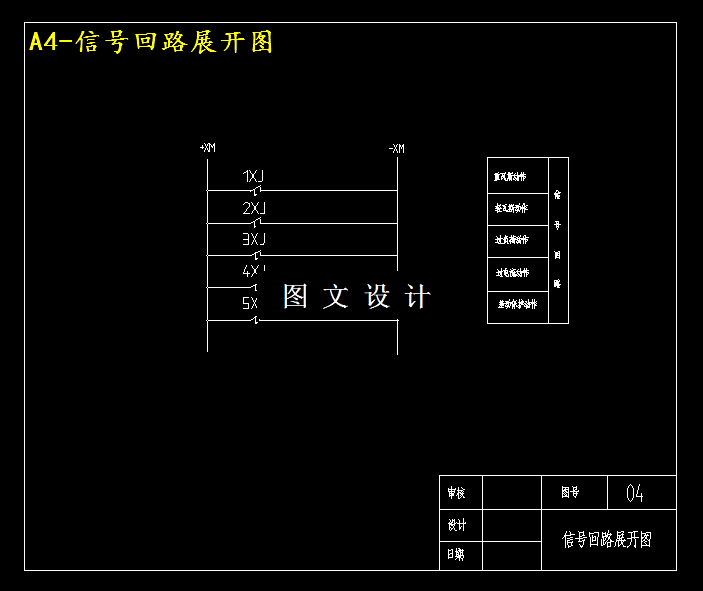

CAD版本图纸，共4张

摘要

本文针对二次变电所继电保护进行了系统的设计。并分析了继电保护在设备故障时，是如何自动地、迅速地、有选择地将其从电力系统中切除，使其避免更严重的损坏，保证电力系统非故障部分正常稳定的运行。对变电所的故障和不正常运行状态进行了分析，并根据其规程为变电所的变压器、线路、进行了继电保护方案。采用了纵差、过负荷、过电流保护。这些保护在变电所发生变压器故障和不正常运行时作出判断和通知运行人员进行处理，保护变电所的正常安全运行。在对变压器的运行中，对其故障进行了分析。并根据规程为其制定了继电保护方案，装设了瓦斯保护，纵差保护、过负荷及过电流保护，它们为变压器的安全运行提供了保护，还根据变压器的接线方式，确定变压器的动作方式。针对线路可能出现的相间短路、接地故障，根据规程为其配置了距离保护、零序保护和相间短路保护、纵差动保护。
