M4255-打印机送纸机的结构设计 下载积分：50　资料编号： M4255

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

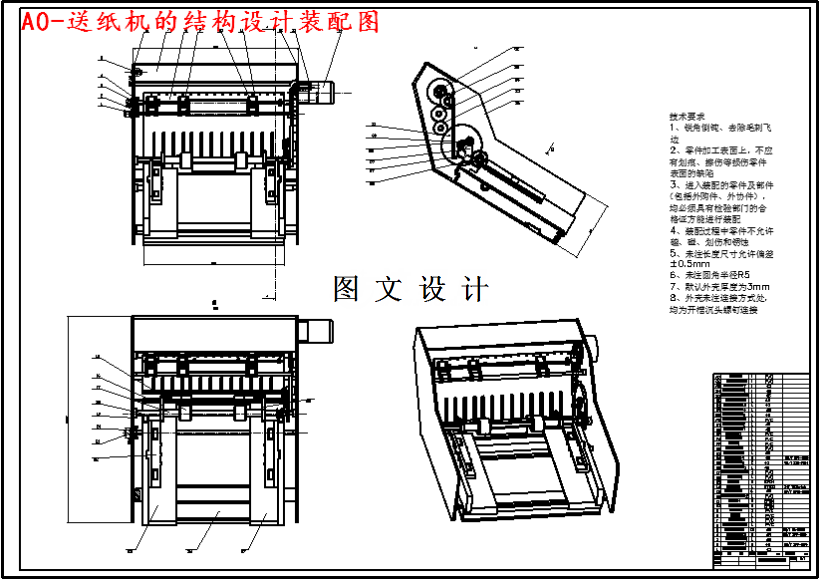

CAD版本图纸，共8张

摘要

作为现有的计算机、文字处理机、传真机等的输出装置大多使用喷墨打印机、激光打印机等各种形式的打印机。通常的打印机设有一系列的送纸机构，来将纸张从纸盒输送到打印部位打印，并最后提供给使用者。送纸机构的可靠性，直接影响打印机工作的质量。所以，本次设计的目的在于完善一种打印机中的送纸机构，总结其工作中可能出现的缺陷与纰漏，改进送纸机构中可能引发送纸故障的部分，其意义就在于完善送纸机以及打印机的生产与工作，提高产品质量与效率。本次设计的内容在于设计一种送纸机，可以完成打印机中的送纸功能，并且同时尽可能防止送纸过程中故障的出现，比如卡纸、纸偏等现象。送纸机大体由送纸盘和送纸辊与其余零件配合组成，在优化送纸机的结构的同时，还应保证其送纸的正常功能不受影响。因此，在本次设计中没有颠覆正常送纸机的构造，而是在原有送纸结构上，加入了自己的创新，比如在导纸辊的设计上，采用不均匀式排列；在送纸盘上加入了可调节的机构等。本送纸机的结构设计中的尺寸设计，围绕A4纸的纸张大小进行系统设计，根据查询A4纸的纸张大小为210×297mm，厚度为0.088mm。通过对纸张尺寸的确定，可以确定送纸辊和送纸盘的尺寸，再根据导纸辊和送纸盘的尺寸最终确定送纸机机构中其他关联零件的尺寸以及送纸机的整体尺寸。
