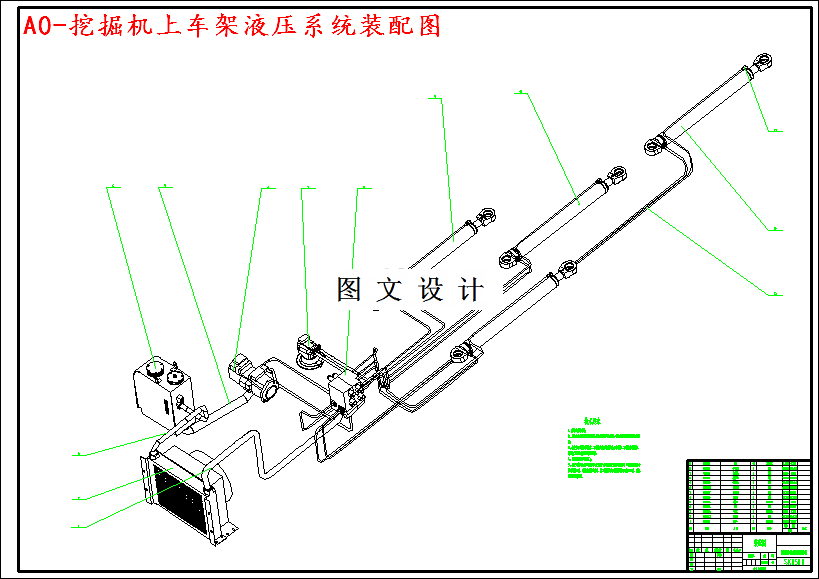

M4260-基于压损优化的挖掘机上车架液压系统设计 下载积分：50　资料编号： M4260

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

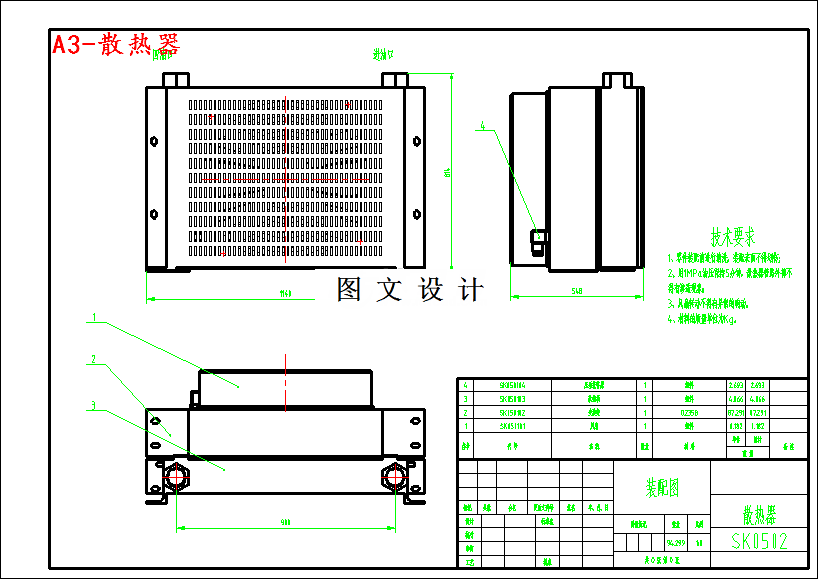

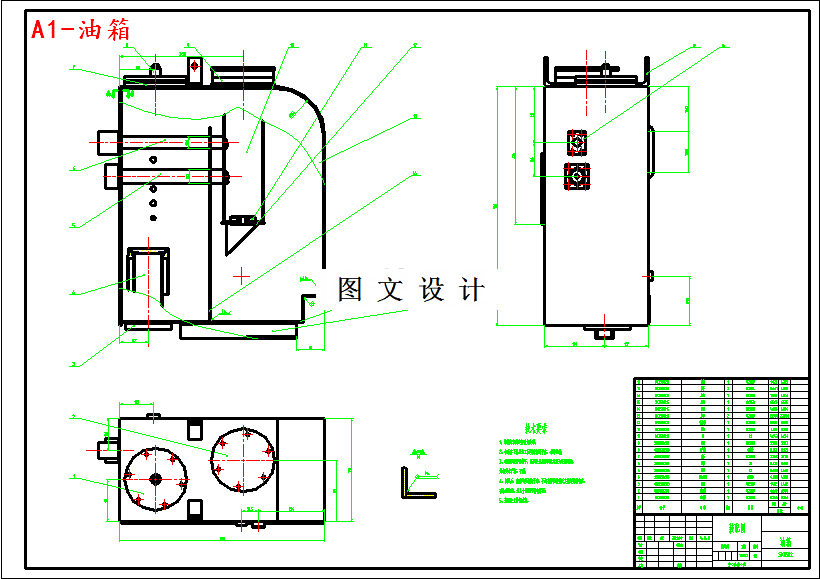

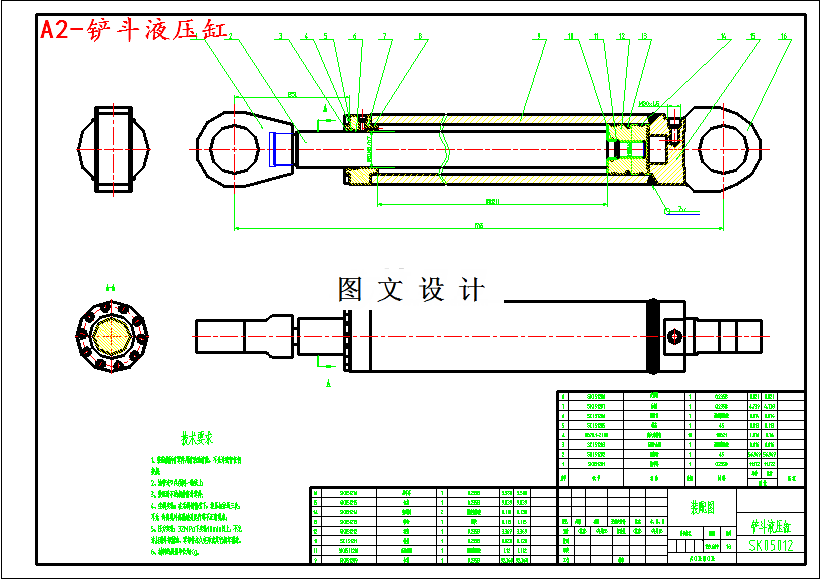

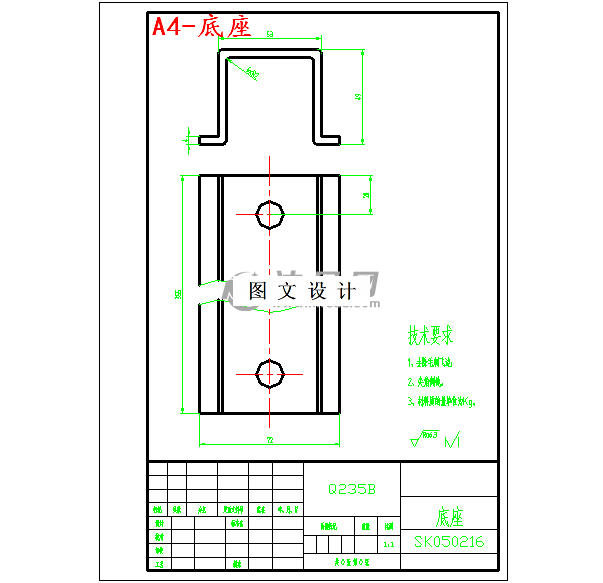

CAD版本图纸，共13张

摘要

此份设计的装配图是对尺寸不做要求，挖掘机的上车架液压系统，是按照挖掘机上车架各个机构和装置的传动要求，把各种液压组件，用管路有机地连接起来的组合体。液压系统的功能是，把发动机的机械能，以液压油为介质，利用液压泵，将机械能转变为液压能，进行传递，然后通过液压缸和液压马达等执行组件返回机械能，实现各种动作。 液压挖掘机上车架装置的作业过程,包括下列几个间歇动作：动臂升降、斗杆收放、铲斗装卸和转台回转,这些动作即可以单独动作又可以复合动作。 由于挖掘机的作业对象，和工作条件变化较大，主机的工作有两项特殊要求：(1)实行各种主要动作时，阻力与作业速度随时变化。因此，要求液压缸和液压马达的，压力和流量也能相应变化。(2)为了充分利用发动机功率，和缩短作业循环时间。工作过程中往往要求，有两个主要动作同时进行，即复合动作。这两项要求需要，由液压系统来保证，单斗液压挖掘机，一个动作循环的组成和动作的复合。包括： (1)挖掘：通常以铲斗液压缸，和斗杆液压缸进行挖掘，或两者配合进行瓦解。因此，在此过程中，主要是铲斗和斗杆的复合动作，必要时，配以动臂动作。 (2)满产回转：挖掘结束，动臂液压缸将动臂顶起，满斗提升，同时回转液压马达，使转台向卸土处，主要是动臂和回转的复合动作。 (3)卸载： 转到卸土点时，转台制动，用斗杆液压缸调节卸载半径，然后铲斗液压缸回缩；铲斗卸载，为了调整卸载位置，还要有动臂液压缸的配合。此时，是斗杆和铲斗的复合动作，间以动臂动作。 (4)返回：卸载结束，转台反向回转，动臂液压缸和斗杆液压缸配合，把空斗放在新的挖掘点。此时，是回转和动臂或斗杆的复合动作。
