M4270-Z3040摇臂钻床主轴进给机构设计 下载积分：50　资料编号： M4270

作品包括:

Word版设计说明书1份

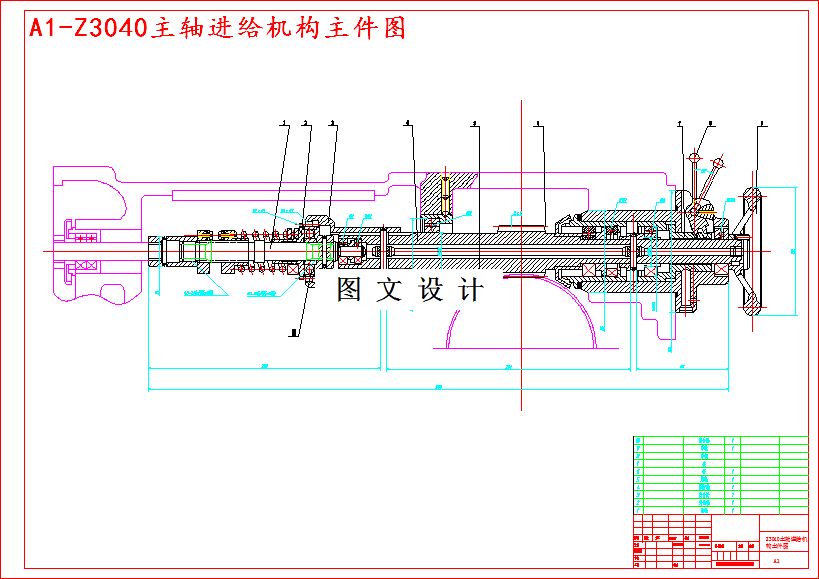

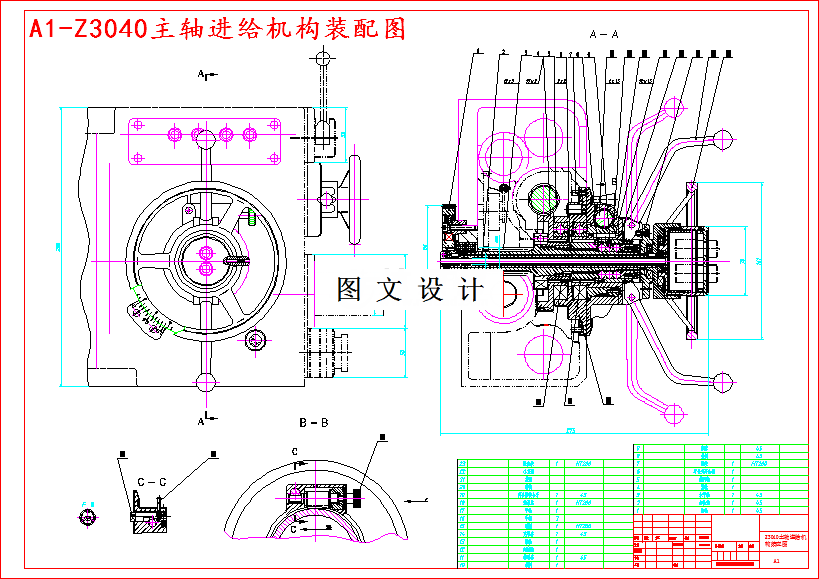

CAD版本图纸，共2张

摘要

摇臂钻床主要由底座、内立柱、外立柱、摇臂、主轴箱及工作台等部分组成。　内立柱固定在底座的一端，在他的外面套有外立柱，外立柱可绕内立柱回转360度。摇臂的一端为套筒，它套装在外立柱做上下移动。由于丝杆与外立柱连成一体，而升降螺母固定在摇臂上，因此摇臂不能绕外立柱转动，只能与外立柱一起绕内立柱回转。主轴箱是一个复合部件，由主传动电动机、主轴和主轴传动机构、进给和变速机构、机床的操作机构等部分组成。主轴箱安装在摇臂的水平导轨上，可以通过手轮操作，使其在水平导轨上沿摇臂移动。液压摇臂钻主要特点： 1．采用液压预选变速机构，可节省辅助时间。　 2．主轴正反转、停车（制动）、变速、空挡等动作，用一个手柄控制，操纵轻便。 3．主轴箱、摇臂、内外柱采用液压驱动的菱形块夹紧机构，夹紧可靠。　 4．摇臂上导轨、主轴套筒及内外柱回转滚道等处均进行淬火处理，可延长使用寿命。　 5．主轴箱的移动除手动外，还能机动。　 6．有完善的安全保护装置和外柱防护及自动润滑装置。
