M4271-T4163B型坐标镗床变速箱设计 下载积分：50　资料编号： M4271

作品包括:

Word版设计说明书1份

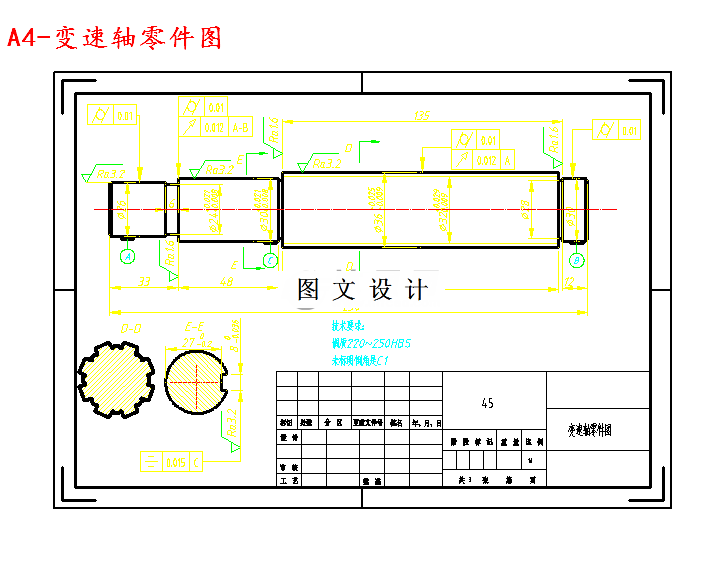

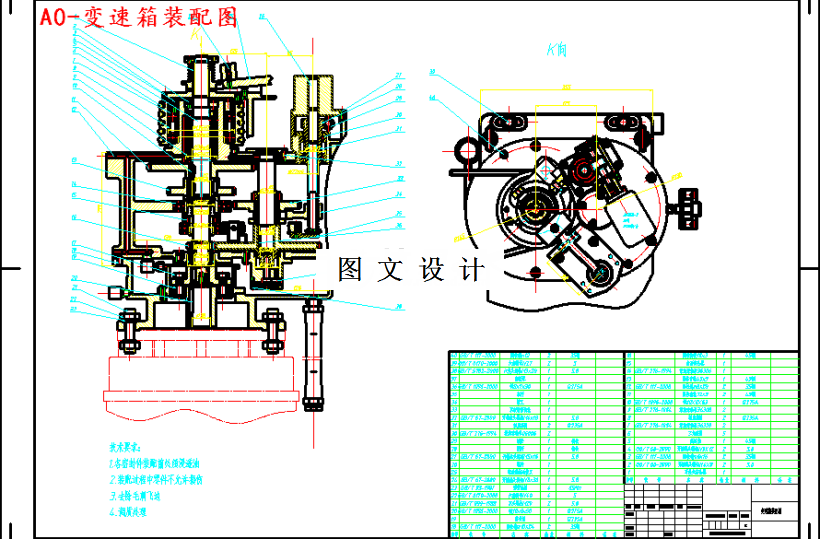

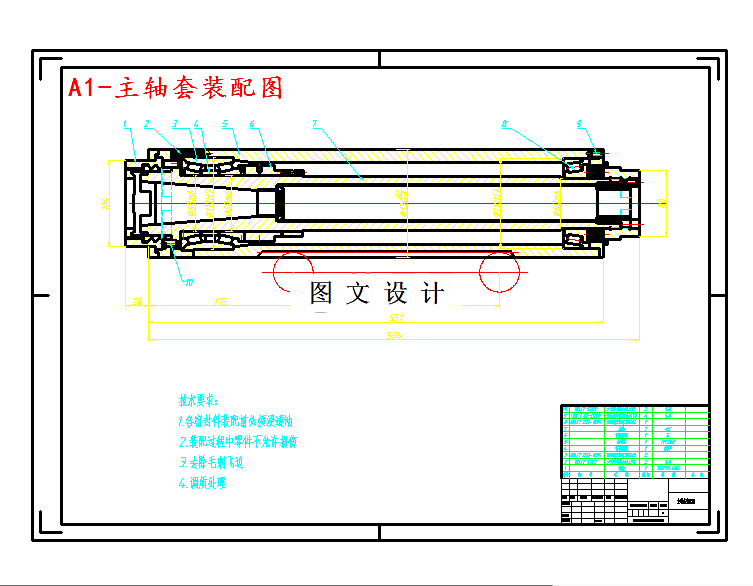

CAD版本图纸，共3张

摘要

变速箱装在立柱内部。运动由主电机经联轴节传动轴Ⅰ。合上齿形离合器M可直接传动轴Ⅲ；若脱开离合器M，由轴Ⅰ传至轴Ⅱ。最后通过三角胶带传至主轴实现三级变速。主轴变速由微型电机通过蜗杆、斜齿轮螺母、螺杆、拨叉和杠杆来操纵。即当螺杆上的定位槽A在F或在B位置时，双联齿轮分别和轴Ⅲ的两只固定齿轮啮合，此时齿形离合器M中的齿轮在弹簧作用下，和轴Ⅲ上内齿轮脱开，运动由轴Ⅰ传给轴Ⅱ至轴Ⅲ；若螺杆在图示E位置时，双联齿轮和相啮合的齿轮脱开，并由螺杆下端推动杠杆，使齿轮压缩弹簧和轴Ⅲ上的内齿轮啮合，运动便由轴Ⅰ直接传给轴Ⅲ。由电磁铁拉动拨叉脱开轴Ⅲ上的牙嵌式离合器，此时为空挡，可用手轻松转动主轴，进行调整。因电机是无级调整，通过变速箱的变速，可使主轴实现：空挡或在32～125转/分、125～500转/分和500～2000转/分范围内的变动。变速时，为使齿轮容易啮合，通过电器控制，使主电机低速旋转，变速结束，主电机停止转动。三角胶带使用伸长后，可调整立柱尾部的螺钉。传动齿轮和轴承由齿轮泵供油润滑。
