M4273-Z3040摇臂钻床设计 下载积分：50　资料编号： M4273

作品包括:

Word版设计说明书1份

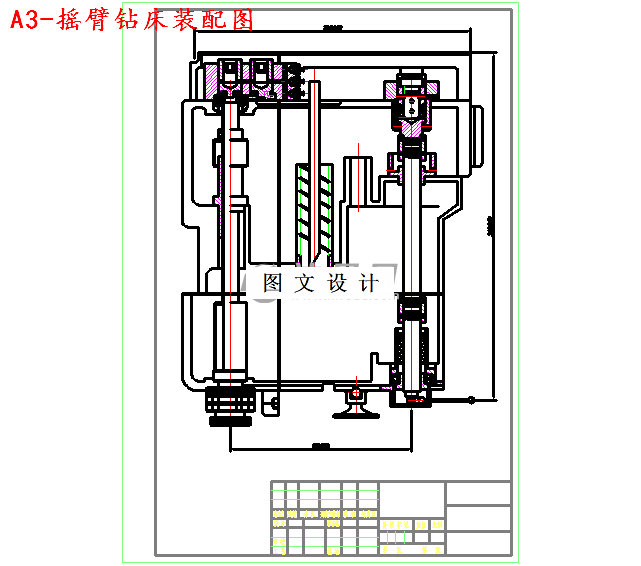

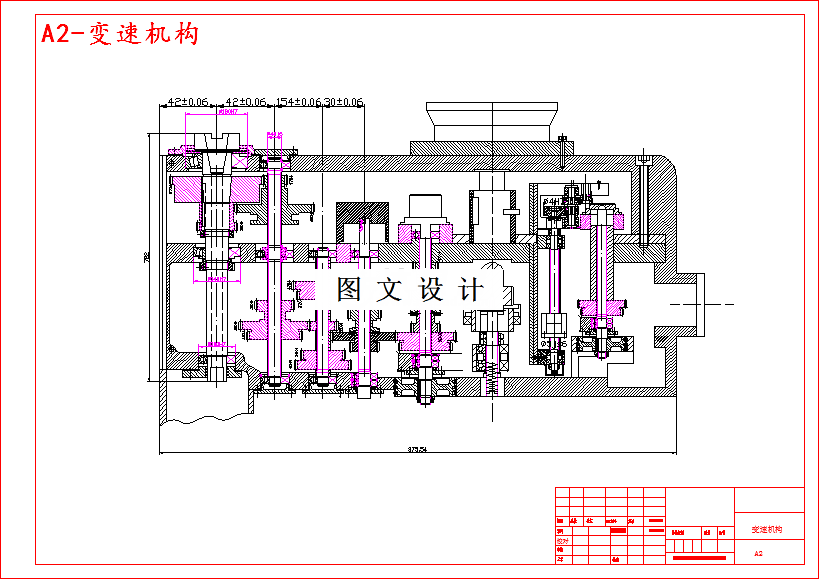

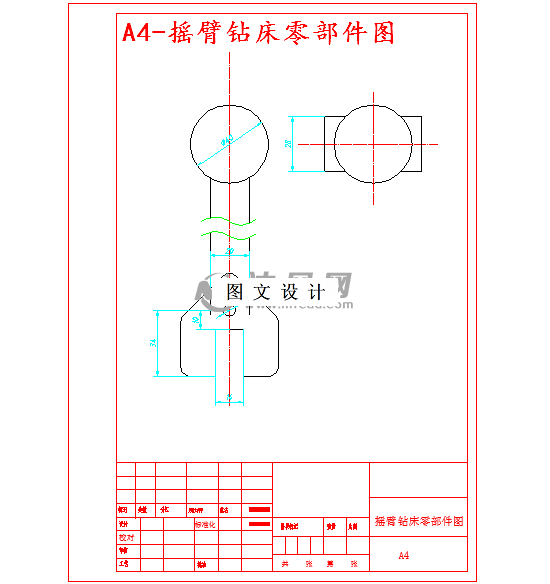

CAD版本图纸，共3张

摘要

Z3040型摇臂钻床的设计，主要技术参数如下：最大钻孔直径40毫米，主轴中心线到立柱母线的距离（Z3040*12）=350-1250毫米，主轴箱水平移动的距离900毫米，主轴端面到底座面间距离350-1250毫米，摇臂升降距离600毫米，摇臂升降速度1.2 米/分，摇臂回转角度360度，主轴前端孔锥度莫氏4号，主轴转速范围（16级）25-2000转/分，进给量范围（16级）0.04-3.2毫米/转,主轴行程315毫米,刻度盘每转钻孔深度122.5毫米，主轴允许最大扭矩40公斤*米，主轴允许最大进给抗力1600公斤力。该机床适应于加工中、小型零件。它可以进行钻孔、扩孔，铰孔、锪平面和攻螺纹等工作，装置其他工艺设备时，还可以进行镗孔。该机床主轴转速和进给量变换是采用液压预选变速机构；主轴箱、摇臂、内外立柱夹紧是采用液压—菱形块夹紧机构，夹紧力大，夹紧前后主轴偏心量小；摇臂升降有保险螺母和电器保险机构，进给有钢珠安全离合器等保护装置。
