M4277-FDMW40100型卧式打麦机结构设计[含SW三维图] 下载积分：100　资料编号： M4277

作品包括:

Word版设计说明书1份

开题报告一份

外文翻译一份

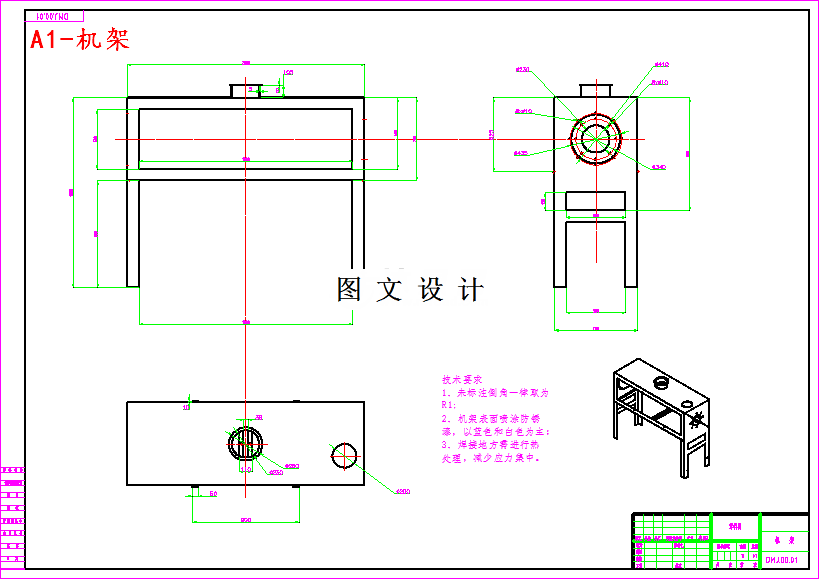

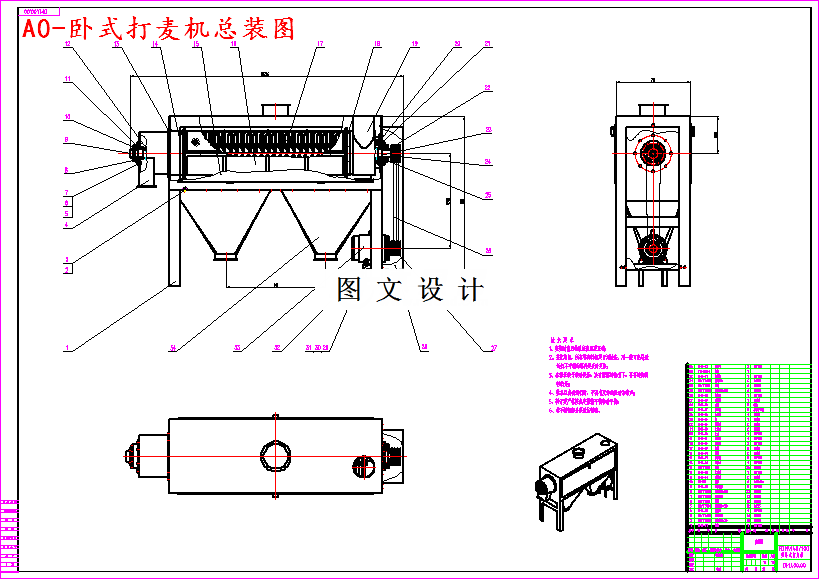

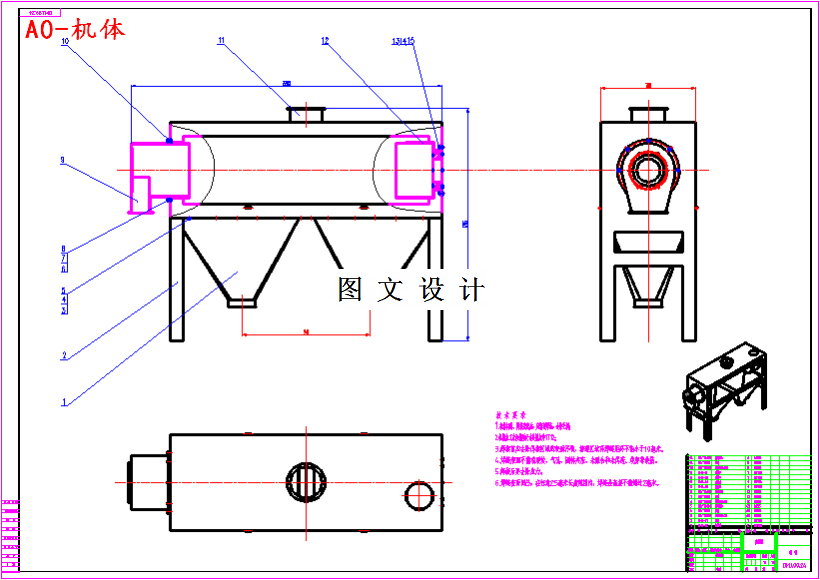

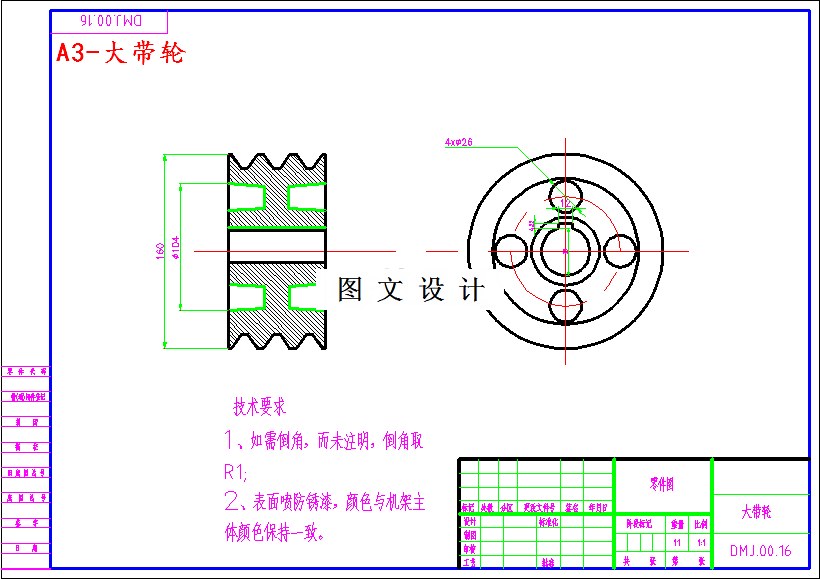

CAD版本图纸，共15张

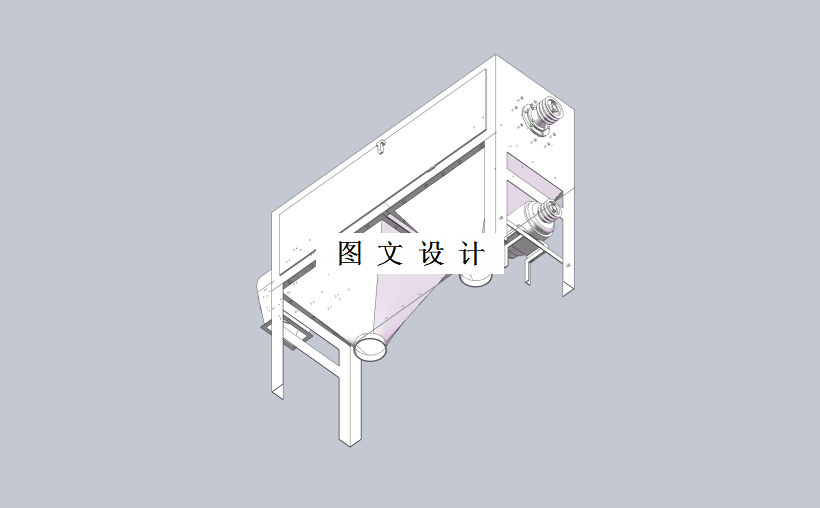

SW三维图一套

摘要

卧式打麦机由机架、机体、出料口、筛筒、打板和传动等部件组成，机体的周边皆粘贴橡胶密封，故密封性良好。传动机构设置在机器下方，充分利用空间，备有张紧装置，可根据需要调节V胶带张力。打板为直板，与轴心线构成一定斜度的螺旋线形排列。 卧式打麦机的工作过程是当物料通过进料口自切线方向进入机内后，由于转转子的高速转动，以及打板叶片和筛筒之间有间隙，打板叶片的间断排列，小麦受叶片的作用而不断的从进口向出口推进。在此过程中，小麦受到打板的打击，麦粒之间的摩擦，麦粒与筛筒之间的撞击摩擦，使得小麦表面各种杂质脱离小麦表面，通过筛网落入杂质出口，被清理的小麦随着打板的推进落入出料口，在出料口设有风道，将小麦上打落的灰尘吸走，防止机内灰尘过多造成危害。
