M4283-散粮防尘型装车软管系统设计 下载积分：50　资料编号： M4283

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共18张

摘要

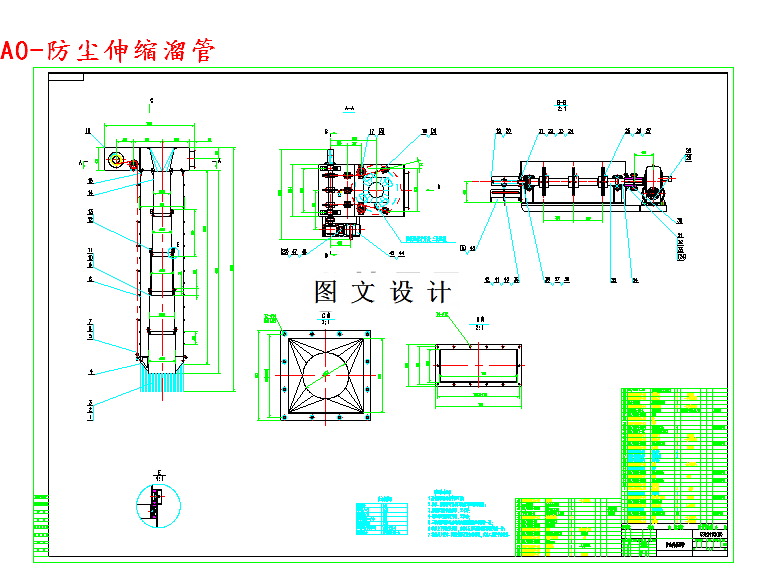

本设计是在伸缩装车溜管的基础上添加了防尘性能，从而改善了散粮装载过程中对环境的污染。传统的散粮装车管道，没有防尘设施，散粮从粮仓的下端输送到运输车辆时，因散粮中有大量的杂质与尘土，散粮下落时，杂质与尘土伴随其中，从而扩散到周围的空气中，造成对周围环境的污染与破坏。随着现在对环境保护的提高，各行各业都在加大力度对其设施进行改善，尽可能的降低对环境的污染。同时，当加装了防尘设施后，也改善了工作人员的操作环境，对人员本身也是一种保护。 一．主要尺寸参数与技术参数（附参考图纸） 安装高度为6000mm； 溜管最大长度4985mm，伸缩长度2900mm； 上端机箱长1840mm,宽1064mm,高470mm； 圆布筒直径为921mm； 伸缩溜管分为五段，两两镶嵌链接，其长度均为950mm，从上往下溜管直径依次为350mm，400mm，450mm，500mm，550mm； 输送物料：小麦 容重：0.75t/m2 输送量：200t/h 伸缩速度：100mm/s
