M4292-滨莱高速预应力混能土简支梁桥一桥设计 下载积分:50 资料编号: M4292

1.打开支付宝或者微信扫描二维码。
2.填写金额:50
3.添加备注,填写资料编号:
资料编号: M4292
4.支付成功后,请发资料编号到邮箱:jxsj168@qq.com
会有专人在15分钟内把资料发到您邮箱
备注:如果付款忘记填写资料编号,则发邮件时附带您的交易明细截图即可。
请耐心等待,如超过30分钟还没收到,请联系客服QQ:2363701252
点击分享:

作品描述

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

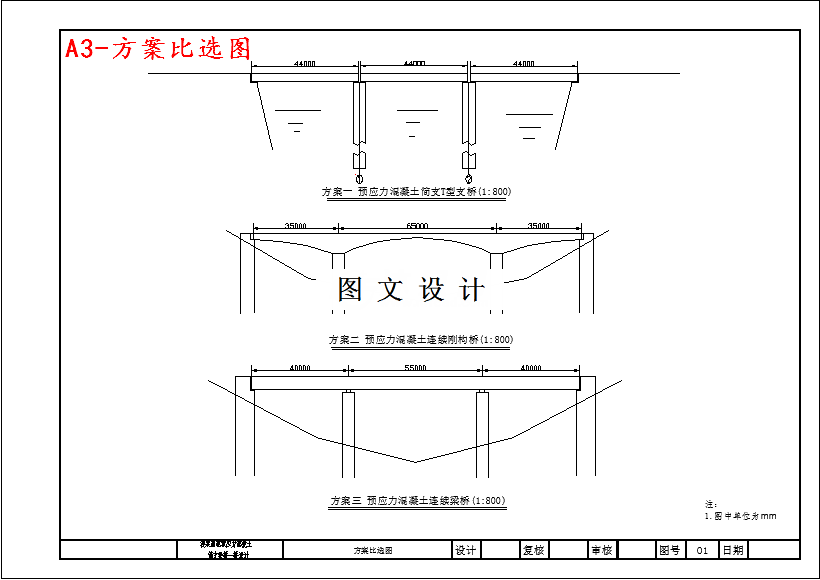

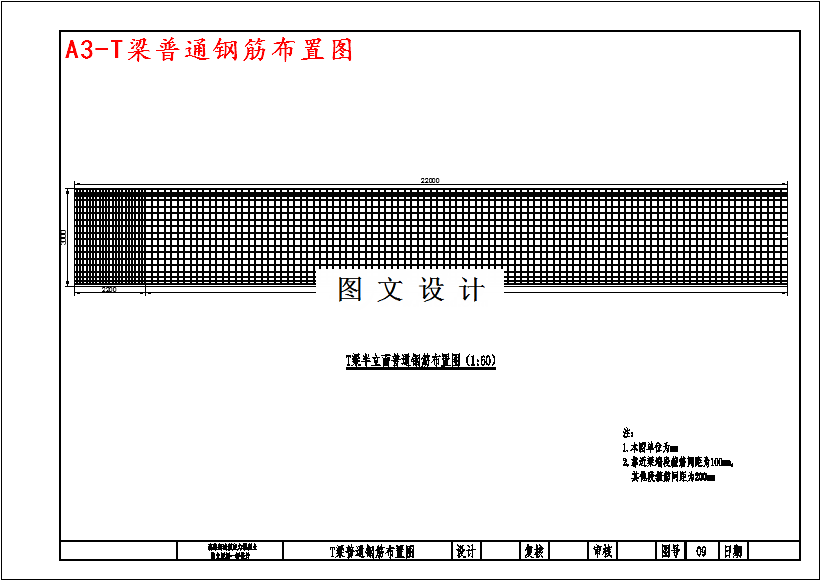

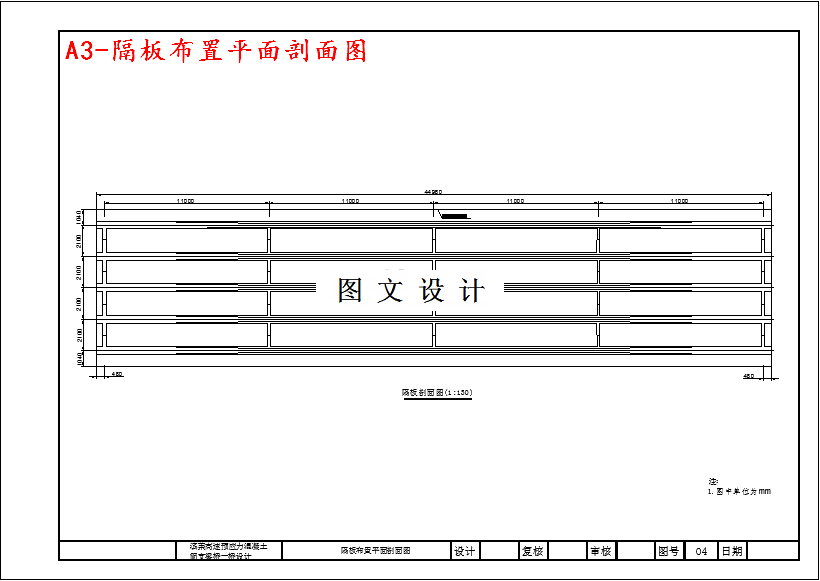

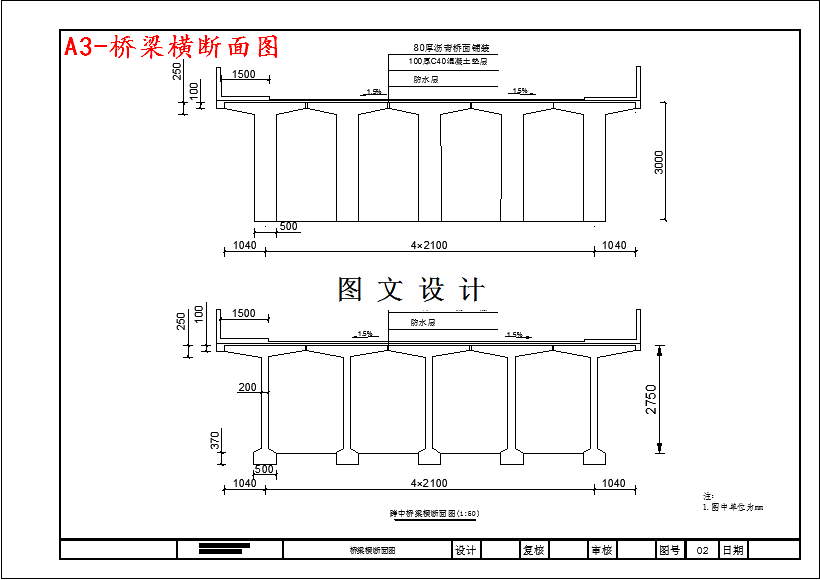

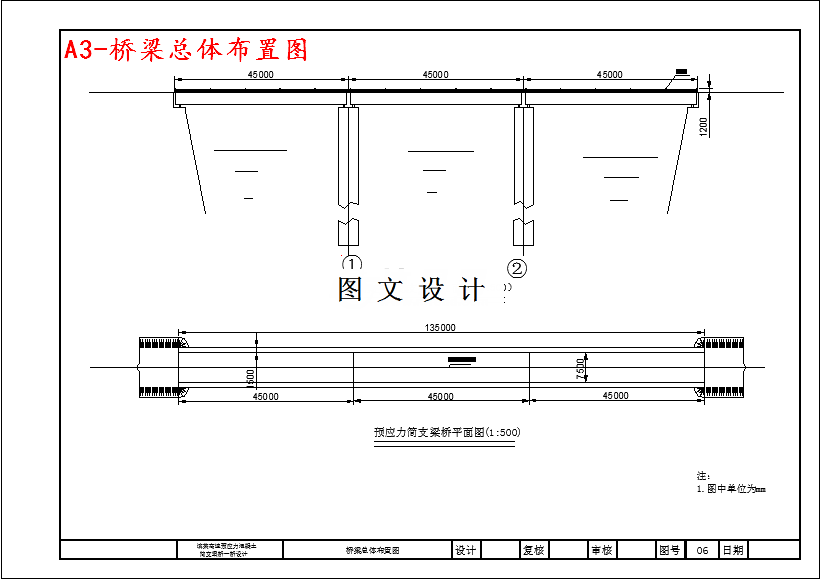

CAD版本图纸,共9张

摘要

本设计根据设计任务书及相关资料对滨莱高速桥梁进行初步设计。参照设计资料单跨45m,桥梁总长135m,双车道,桥面净空:净—7.5+2×1.5m,,通过查阅大量相关桥梁文献以及类似的案例来确定设计方案,根据单跨45 m,我想到三种桥型来比选,分别是预应力混凝土T型简支梁桥、预应力混凝土连续梁桥和预应力混凝土连续刚构桥。首先对三种桥梁上部结构尺寸进行初步拟定,然后进行比选。参考桥梁相关文献和规范以及桥梁设计原则,必须从以下方面考虑:桥梁的经济性、实用性、安全性、可靠性、美观性、施工方法的先进性、施工的工期、施工难易程度、以及运营阶段的养护费用。 通过比较三种桥型,预应力混凝土简支T型梁桥相较于预应力混凝土连续梁桥和预应力混凝土连续刚构桥。具有整体稳定性好,受力明确,变形小,施工难度低,工期短,养护费低,美观的特点。最终选择预应力混凝土简支T型梁桥。 本设计的主要内容包括: (1)上部结构的内力的计算,包括冲击系数、主梁恒载内力、活载内力以及横隔梁内力的计算; (2)配筋计算,包括预应力筋和普通钢筋数量的确定以及布置; (3)截面几何特性的计算; (4)承载能力极限状态的计算,包括跨中截面正截面抗弯承载能力计算和斜截面抗剪强度计算; (5)预应力损失计算,包括有摩阻损失、锚具变形损失、分批张拉损失、钢筋应力松弛损失混凝土收缩和徐变损失的计算; (6)正常使用极限状态计算,包括裂缝宽度计算、变形计算,以及适用阶段挠度验算、斜截面抗裂度验算; (7)持久状况应力验算,包括跨中截面混凝土法向应力、钢筋应力验算、斜主应力验算; (8)短暂状态应力验算,包括上缘混凝土应力、下缘混凝土应力。
