M4293-滨莱高速预应力混凝土简支梁桥二桥设计 下载积分：50　资料编号： M4293

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

CAD版本图纸，共10张

摘要

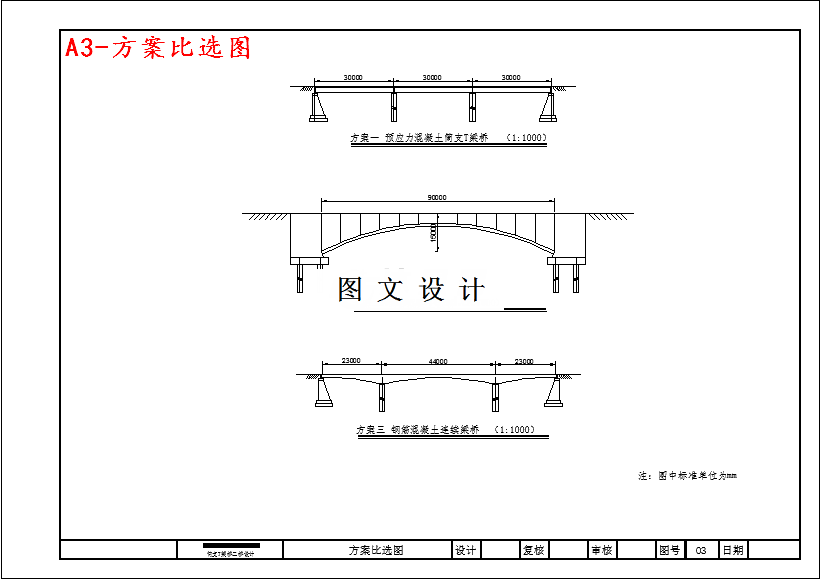

本设计的设计对象是滨莱高速预应力混凝土简支梁桥二桥和滨莱高速预应力混凝土简支梁桥三桥设计还是有比较大的方案区别，请审核人员审核时候核对一下图纸数据上的差异避免判为相同本设计根据设计任务书及相关资料对滨莱高速预应力混凝土简支梁桥二桥进行了初步设计，设计的桥型为预应力混凝土T型简支梁桥，跨径30m，桥面净空：净—8+2×1m,，通过方案比选的方法来确定桥梁的桥型，根据桥梁构思宗旨和设计原则，桥型方案选择应该能适应当地的环境和交通运输条件的限制，同时应结合桥梁重载车辆多的特点，选用结构必须受力明确、造型简捷、技术先进、可靠，工程方案也要经济、合理、施工方便，质量易于控制的桥型，并且还要充分考虑结构的耐久性和运营期间的养护费用。接合当地实际地形，参考当地地质条件和施工条件，初步拟定桥型为预应力混凝土简支T型梁桥，预应力混凝土连续梁桥，钢筋混凝土拱桥。 通过比较三种桥型，预应力混凝土简支T型梁桥相较于预应力混凝土连续梁桥和钢筋混凝土拱桥具有整体性好，刚度大，变形较小,构造简单，等截面形式可大量节省模板加快进度，简洁经济，养护维修更换方便等优点，因此最终选择预应力混凝土简支T型梁桥。 本设计的主要内容包括： （1）上部结构的内力的计算，包括主梁内力、活载内力以及横隔梁内力的计算； （2）配筋计算，包括预应力筋和普通钢筋数量的确定以及布置； （3）截面几何特性的计算； （4）承载能力的计算，包括跨中截面正截面抗弯承载能力计算和斜截面抗剪强度计算； （5）正常使用极限状态计算，包括有摩阻损失、锚具变形损失、分批张拉损失、钢筋应力松弛损失混凝土收缩和徐变损失的计算； （6）进行正常使用极限状态计算； （7）持久状况和短暂应力验算以及短暂应力验算；
