M4319-顶弯机液压系统设计 下载积分：50　资料编号： M4319

作品包括:

Word版设计说明书1份

任务书一份

文献综述一份

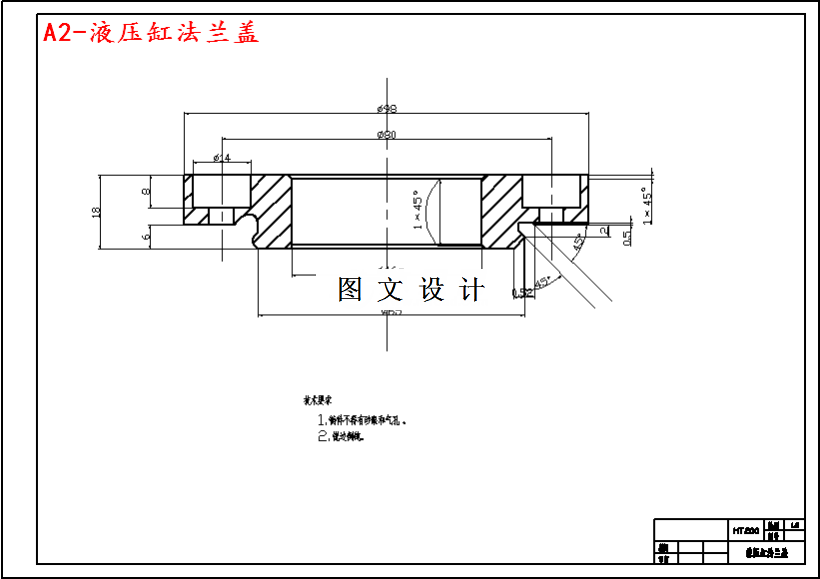

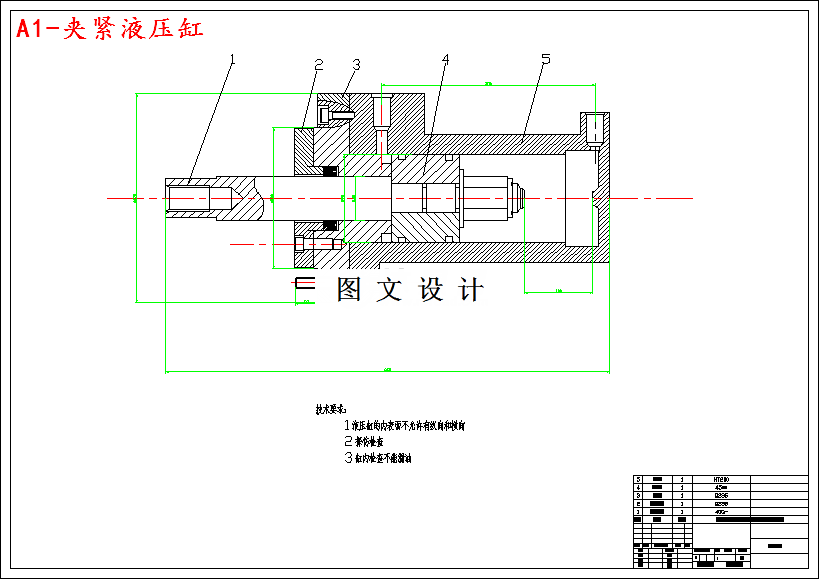

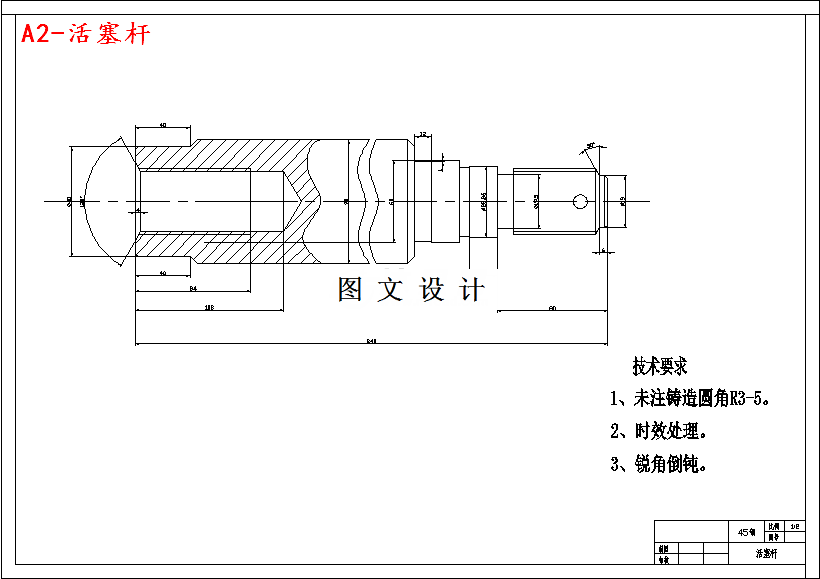

CAD版本图纸，共4张

摘要

本顶弯机属于金属薄板的通用机械，可根据多种形状的工件，还可顶弯管、冲孔、弯曲和拉伸等。 本顶弯机在顶弯不同材质的薄板时，只要选配各种不同的模具和薄板顶弯力表，经核算求得顶弯力，调至相应的工作，油压即可工作。 本顶弯机生产效率高，广泛用于飞机、机械等行业。顶弯机的主要动作部件——（滑块和活塞杆），采用液压传动。 本课题主要针对顶弯机滑块的驱动来设计液压系统，动作循环如下： （上滑块快速下行→上滑块慢速工进→压紧零件→右滑块左行→顶弯零件→停3-5秒→滑块回程） 另外，还应能实现滑块的点动。 原始数据：工作台长度——3200mm； 滑块行程——130mm； 工作台面与滑块间最大开启高度——（最大行程工作台）390mm。 滑块行程调节量——100mm； 液压系统工作压力——25Mpa； 滑块行程速度 空载——50mm/s(v1)； 满载——8mm/s(v2)； 回程——4 mm/s； 主电机：功率——7.5KW； 转速——960r/min； 滑块自重t——18000N； 静摩擦系数fs——0.2； 动摩擦系数fa——0.1； AT（启动换向时间）——0.2s；
