M4349-1500kta甲醇制烯烃分离工段工艺设计 下载积分：50　资料编号： M4349

作品包括:

Word版设计说明书1份

外文翻译一份

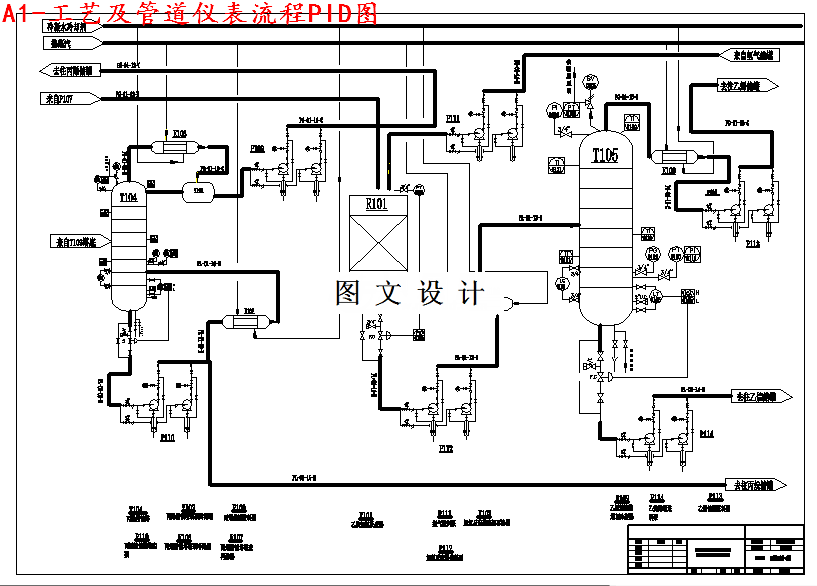

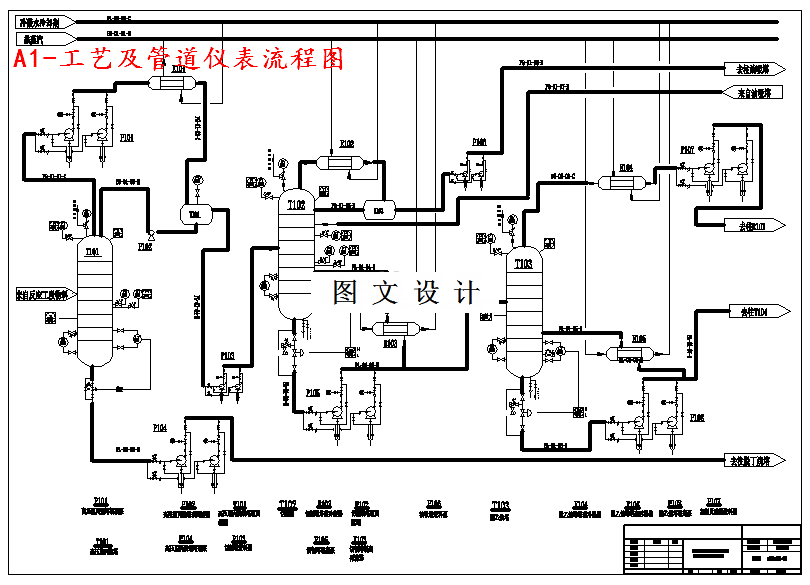

CAD版本图纸，共5张

摘要

本次设计的规模为年产150万吨乙烯和丙烯工艺流程分离工段的设计以及其分离工段中的安全设计的计算。设计范围包括：年产150万吨乙烯和丙烯的物料衡算、热量衡算、安全设施的计算、生产用水的计算及相应工艺流程的选择、相关设备及选型剂计算、车间和设备的布置。甲醇制乙烯、丙烯技术选用MTO技术，MTO技术工艺是以粗甲醇或者精制甲醇为原料采用催化剂选择性的生产乙烯和丙烯，本次设计所采用的催化剂是硅铝磷酸盐的SAPO－34沸石。设计工艺包括甲醇在流化床反应器中在催化剂的作用下转化为各种的烯烃和烷烃，然后分别经过脱乙烷塔、脱甲烷塔、脱丙烷塔，根据各种烯烃、烷烃自身的沸点的不同通过塔器精馏把乙烯、乙烷、丙烯、丙烷、丁烷、丁烯、以及C5以上馏份分离出来的过程。同时设计内容也包括整个工艺中涉及到的安全设计，和劳动卫生技术分析等，并绘制相关图纸编写设计说明书。
