M4363-步进式工件输送机传动机构设计 下载积分：50　资料编号： M4363

作品包括:

Word版设计说明书1份

开题报告一份

PPT答辩一份

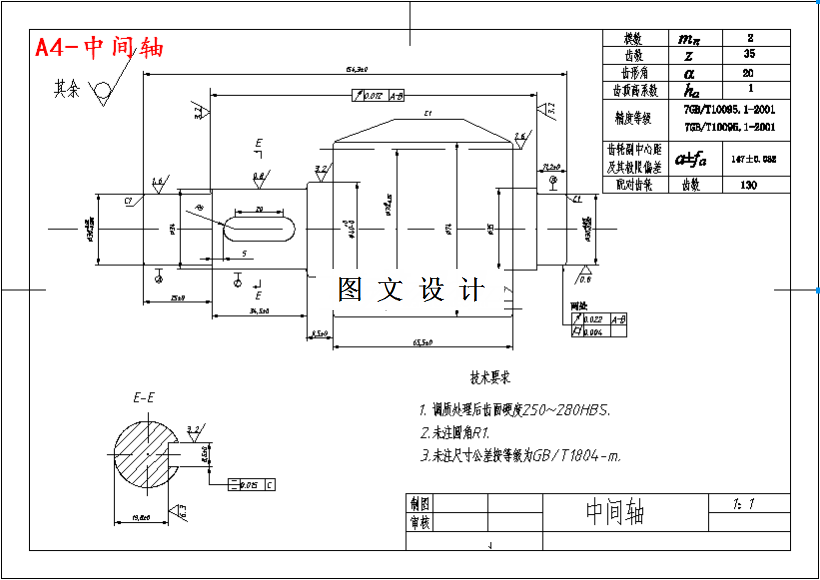

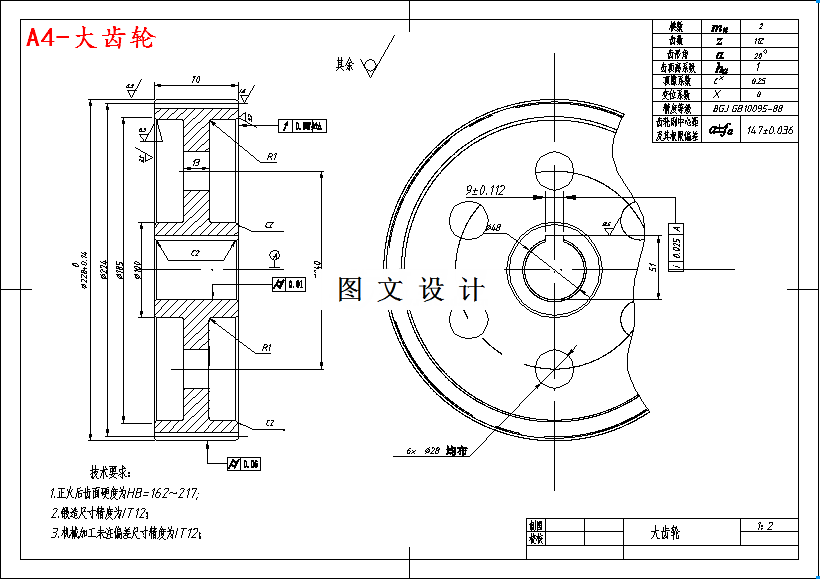

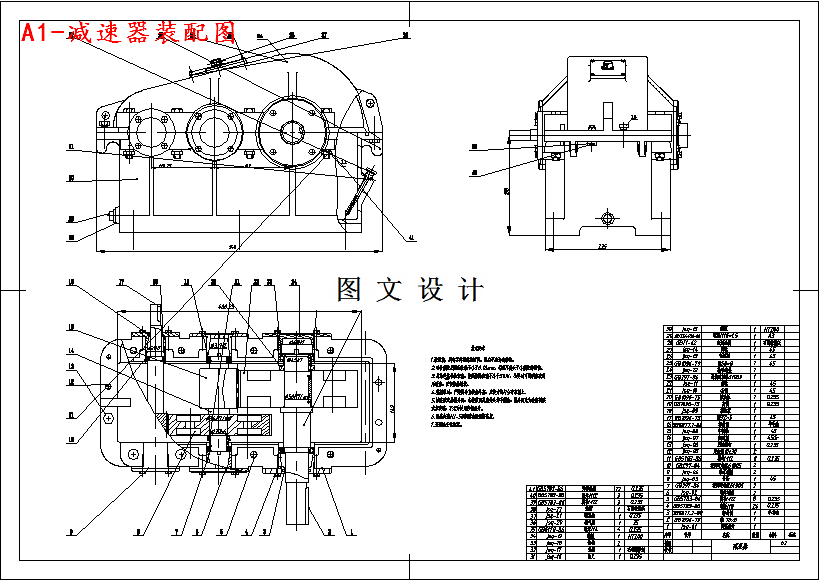

CAD版本图纸，共4张

摘要

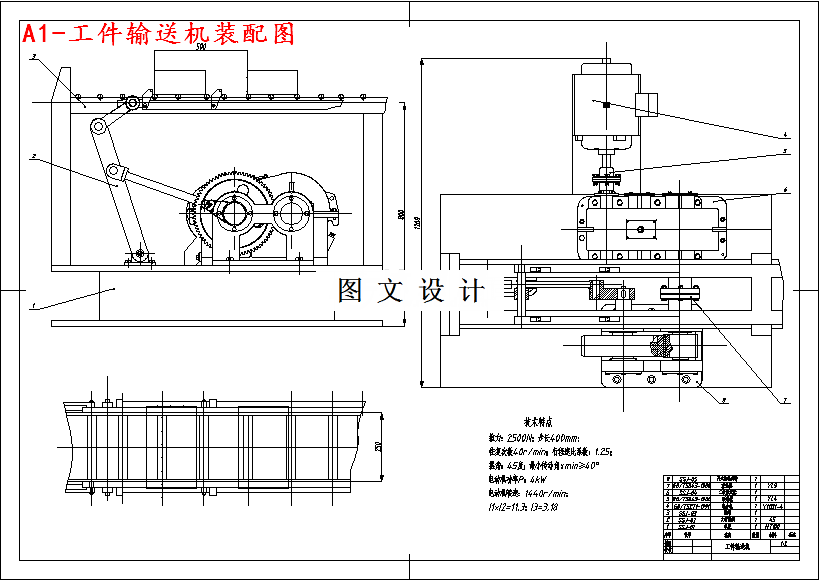

本设计针对目前国内外步进式工件输送机的工作原理极其优缺点对传动机构进行设计创新，采用步进电机为动力源，减速器将电动机的回转数减速到所要的回转数，采用曲柄滑块机构，达到定时定量定距离的步进式工件输送功能。其工作原理如下，电动机经过传动装置驱使滑架往返运动，工作步骤时滑架上的爪子催促工件向前位移一个行程，当滑架回来时，因为推爪与轴间有扭簧，推爪则从工件的底面滑过，工件可以不动，当滑架又一次向前推动时，推抓又复位，新的工件会被推到前面，前面的推爪也推着前面的工位的工件前移。本设计主要涉及传送机的构造部分，实现了各个部分的装置和查验，提高工作效率与经济效益。
