M4393-某市16万m3d给水厂工艺设计 下载积分：50　资料编号： M4393

作品包括:

Word版设计说明书1份

任务书一份

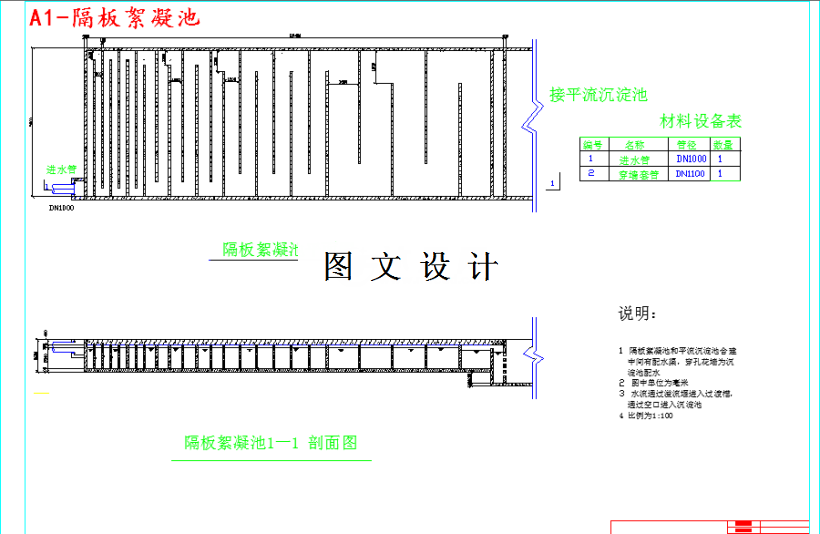

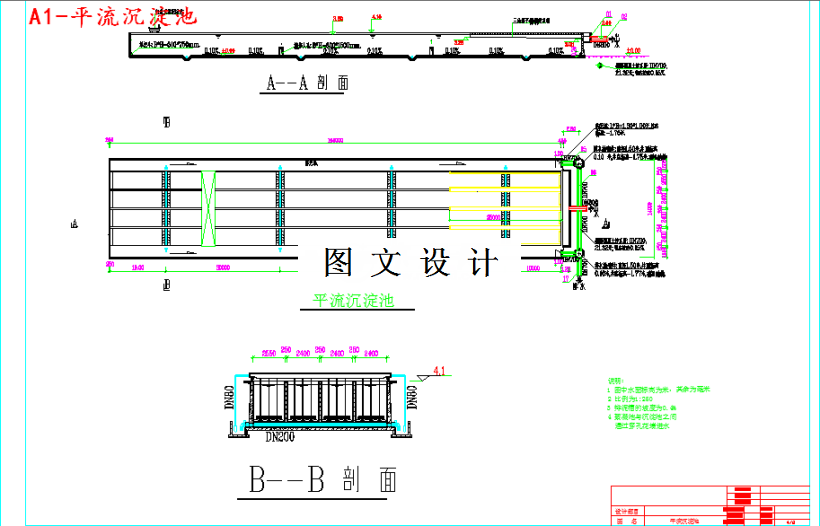

CAD版本图纸，共6张

摘要

水处理构筑物的生产能力，应以最高日供水量加水厂自用水量进行设计，并以水质最不利情况进行校核。该水厂设计供水量为16万m3/d，考虑到水厂自用水量主要用于滤池冲洗和澄清池排泥等方面。城镇水厂自用水量一般采用供水量的5%--10%，本设计取8%，则设计处理量为： Q=(1+a)=(1+8%)160000=172800m/d=7200m/h 式中：Q---水厂日处理量； a---水厂自用水量系数，一般采用供水量的5%--10%，本设计取8%； Qd ---设计供水量（m/d），为16万m/d。 给水处理工艺流程的选择与原水水质和处理后的水质要求有关。一般来讲，地下水只需要经消毒处理即可，对含有铁、锰、氟的地下水，则需采用除铁、除锰、除氟的处理工艺。地表水为水源时，生活饮用水通常采用混合、絮凝、沉淀、过滤、消毒的处理工艺。如果是微污染原水，则需要进行特殊处理。 一般净水工艺流程选择： 1）原水→简单处理（如用筛网隔虑） 适用条件：水质要求不高，如某些工业冷却用水，只要求去除粗大杂质时 2）原水→混凝、沉淀或澄清 适用条件：一般进水悬浮物含量应小于2000-3000mg/L，短时间内允许到5000-10000mg/L，出水浊度约为10-20度，一般用于水质要求不高的工业用水。 3）原水→混凝沉淀或澄清→过滤→消毒 一般地表水广泛采用的常规流程，进水悬浮物允许含量同上，出水浊度小于2NTU。 a）接触过滤→消毒 i一般可用于浊度和色度低的湖泊水或水库水处理。 ii—浮物含量一般小于100mg/L，水质稳定、变化较小且无藻类繁殖。 b）原水→调蓄预沉、自然预沉或混凝预沉→混凝沉淀或澄清→过滤→消毒 高浊度水二级沉淀（澄清），适用于含砂量大，砂峰持续时间较长时，预沉后原水含砂量可降低到1000mg/L以下。
