M4422-商用汽车前制动器系统设计 下载积分：50　资料编号： M4422

作品包括:

Word版设计说明书1份

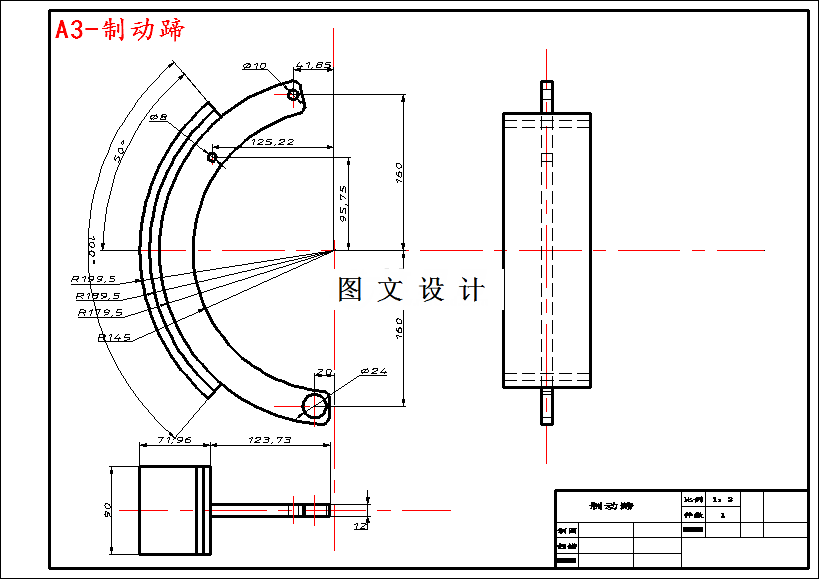

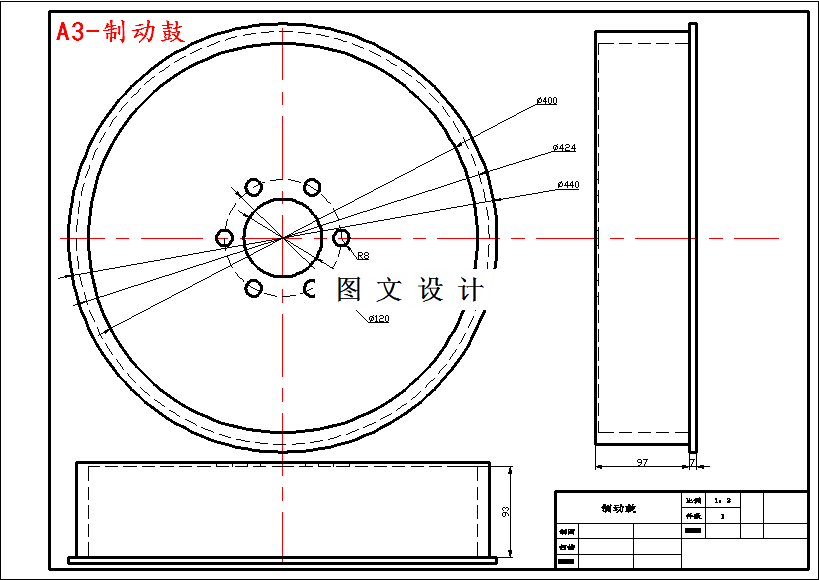

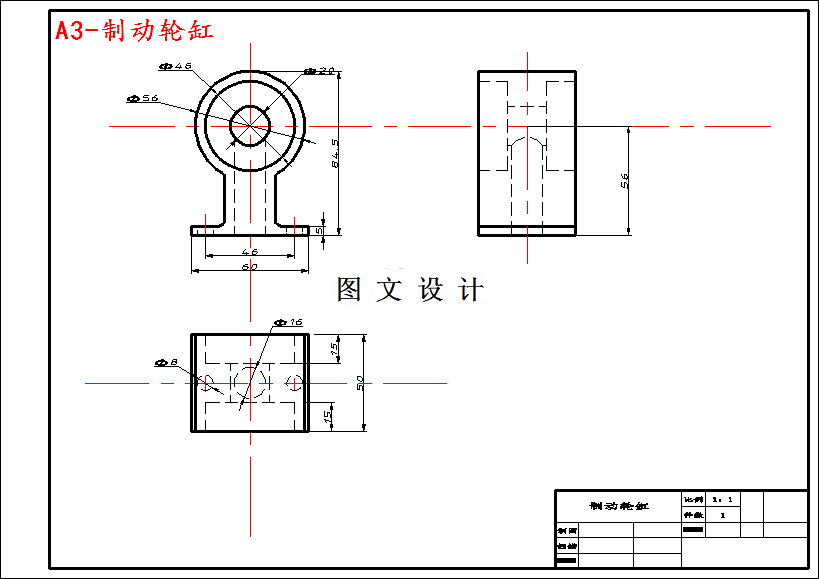

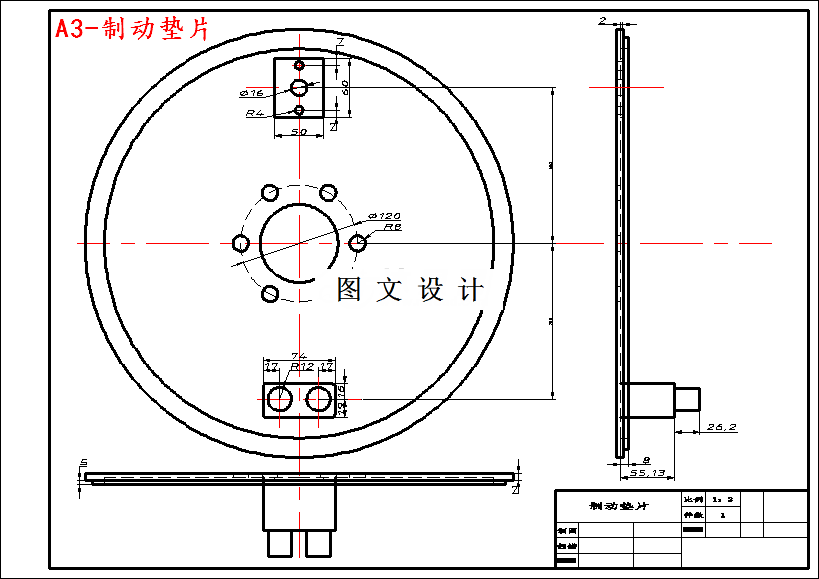

CAD版本图纸，共5张

摘要

前制动器的基本结构为领从蹄式制动器，行车制动系统采用双Ⅱ型回路。1.确定空载和满载时的质心高度 空载：Hg=759mm 满载：Hg=802mm 2.确定空载和满载时的前后轴载荷比 空载时载荷比为 52.1：47.9 满载时载荷比为 33.6：66.4 3.确定轴距和质心到前后轴距离 轴距L=5500mm 空载时质心到前、后轴距离a=2640 b=2860 满载时质心到前、后轴距离a=3652 b=1848 4.确定汽车装载质量、整车整备质量、总质量 汽车装载质量：6000kg 整车整备质量:10440-6000=4440kg 汽车总质量:10440kg 行车制动系的设计计算简要过程，根据整车参数和附着系数计算出理想制动力矩，根据初定的制动器和驱动机构尺寸计算出实际制动力矩，制动器及驱动机构的尺寸要使实际制动力矩满足理想制动力矩的要求。之后，要进行摩擦衬片的磨损特性计算和制动器的热容量和温升核算，如不满足要求则要修改制动器及驱动机构的尺寸重复上面步骤，直到满足要求。
