M4424-φ1800脱硫塔设计 下载积分：50　资料编号： M4424

作品包括:

Word版设计说明书1份

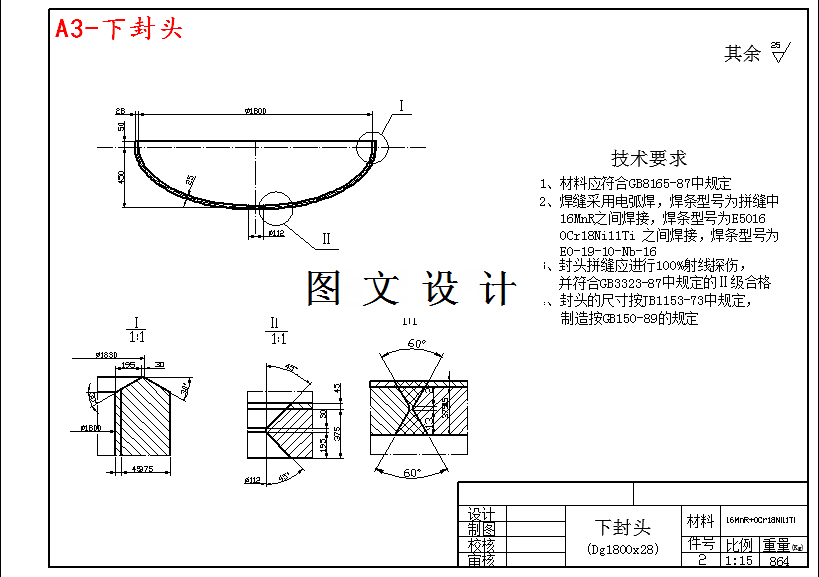

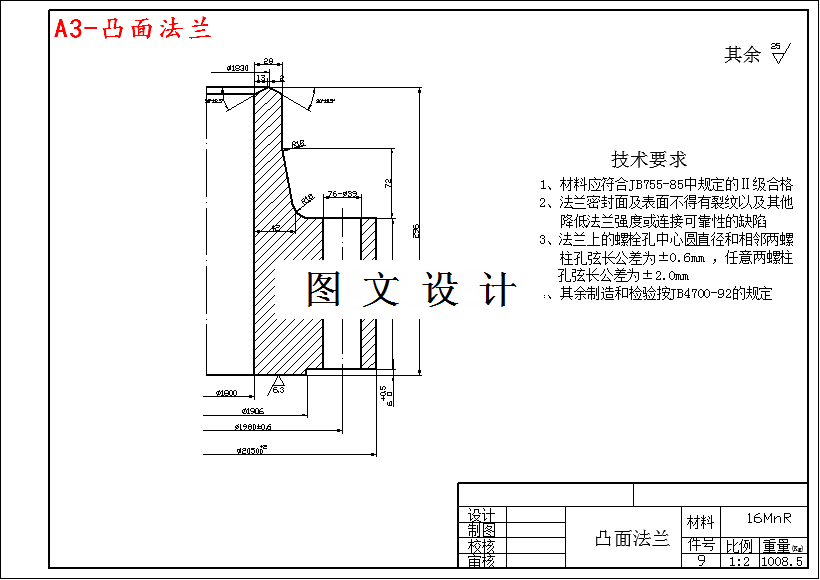

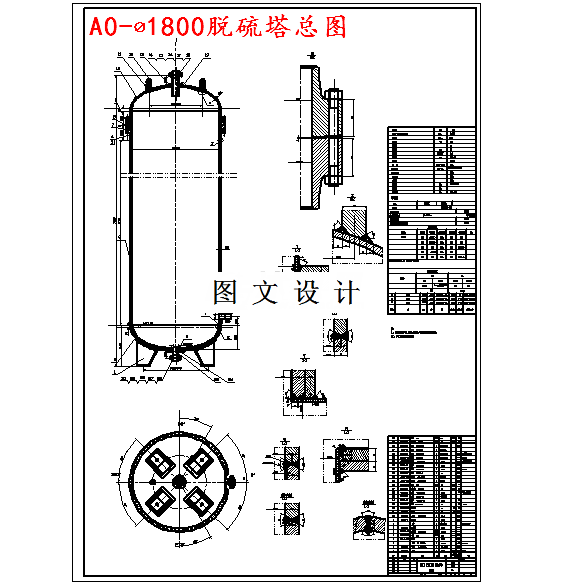

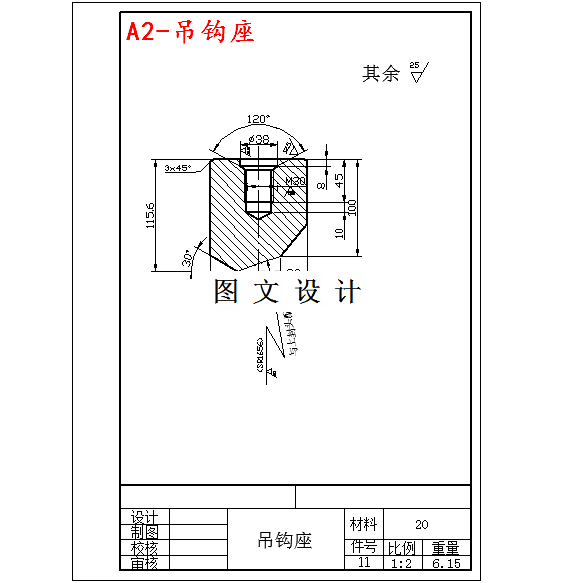

CAD版本图纸，共4张

摘要

脱硫塔是化工设备中的重要设备，是对工业废气进行脱硫处理的设备。本次设计的塔设备是脱硫塔，作用是将水煤气采取净化处理。该脱硫塔选用填料塔作为其塔形，填料塔的基本特点是结构简单，压降较小，传质效率高，便于采用耐腐蚀材料制造等。 该脱硫塔的设计参考多种国家及行业标准，设计包括塔内件的选取、设计方案、设计计算等内容。设计结论：下封头有腐蚀采用3mm不锈钢里衬及排水的C接管；下封头与筒体采用焊接方式。因为塔高<10m，所以采用4个支承式支座；上封头与筒体间采用法兰连接便于维修（筒体不需要开设人孔）；上封头顶部留有气体进口接管；筒体下部留有气体出口。
