M4427-立式加工中心工作台设计 下载积分：50　资料编号： M4427

作品包括:

Word版设计说明书1份

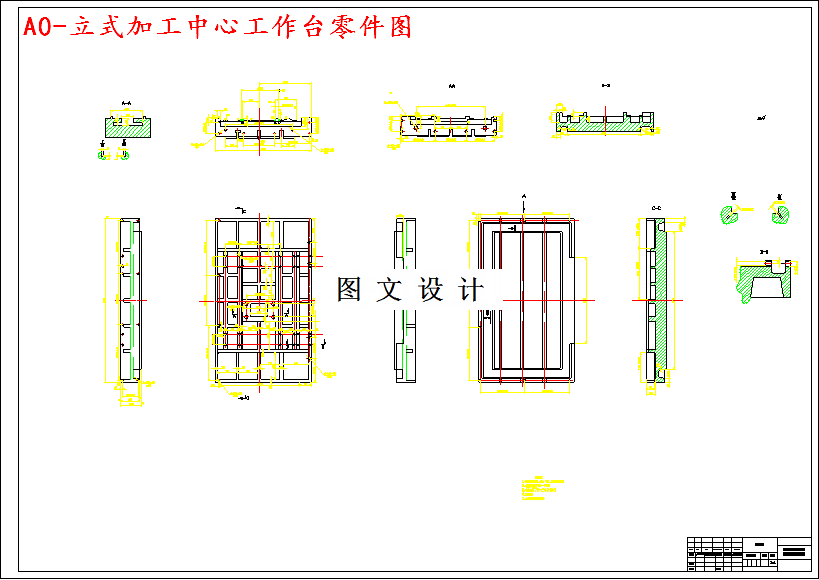

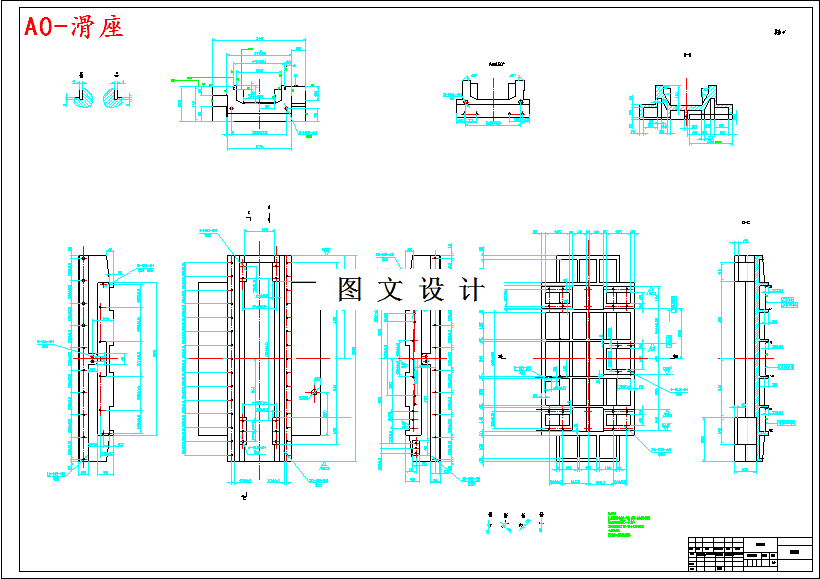

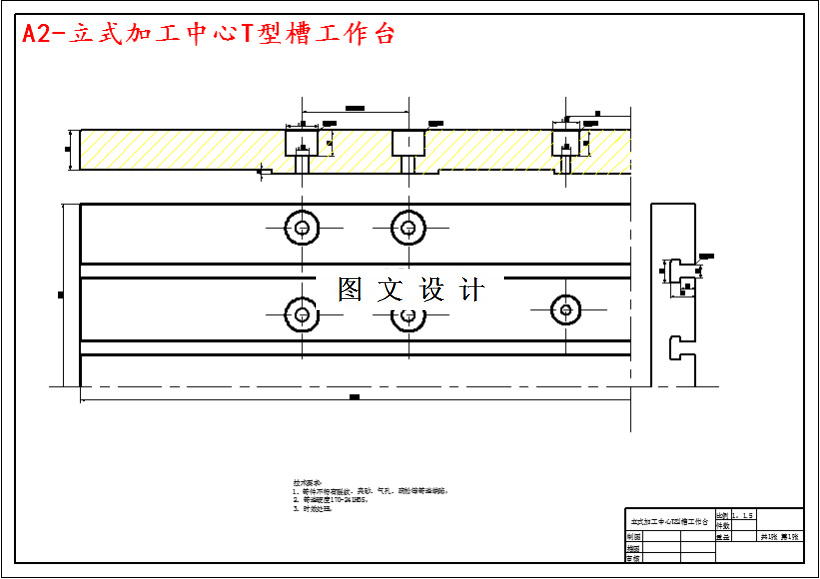

CAD版本图纸，共4张

摘要

工作台、工件和夹具总质量m=833kg(重力W=8500N)，工作台行程900mm，工作台快进速度20000mm/min,工作台采用滚动摩擦导轨，动摩擦系数为0.01，静摩擦系数为0.01，工作台定位精度为0.04mm，重复定位精度为0.01mm，机床的工作寿命为20000h。采用伺服电机，额定功率7.5kw，强力切削时铣刀直径125mm，主轴转速300r/min。总体设计方案 （1）工作台工作面尺寸（宽度×长度）确定为400mm×1200mm。 （2）工作台导轨采用矩形导轨，在与之相配的动导轨滑动画面上贴聚四氟乙烯导轨板。同时采用斜镶条消除导轨导向面的间隙，在背板上通过设计偏心轮结构来消除导轨背面与背板的间隙，并在与工作台导轨相接触的斜镶条接触面上和背板接触面上贴膜。 （3）对滚珠丝杠螺母副采用预紧，并对滚珠丝杠进行拉伸预。 （4）采用伺服电动机驱动。 （5）采用膜片弹性联轴器将伺服电动机与滚珠丝杠连接。
