Z1727-某50000m3d污水处理厂工艺设计 下载积分：50　资料编号： Z1727

作品包括:

Word版说明书1份，共55页，约19000字

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共10张

  摘 要

废水处理厂设计规模 50000m3/d，设计水质水量为：Q=50000m3/d ，CODCr=1000～1400mg/L，BOD5=250～350mg/L，SS=150～350mg/L，pH=11～12，色度：400倍。

经处理后，应达到下列出水水质： CODCr：60mg/L，BOD5：15mg/L，SS ：20mg/L，pH=6～9，色度：30倍。

    本工程方案设计依据有关环境保护在污水中的要求，采用氧化沟—混凝沉淀的工艺处理纺织印染废水，在详细方案比较的基础上，选择了如下处理工艺流程：

印染废水→格栅→沉砂池→氧化沟→二沉池→混凝沉淀池→接触消毒池→出水

对于污泥，从二沉池和混凝沉淀池出来，经浓缩池→污泥脱水→污泥外运

经计算可知ηCODCr=94%-96%,ηBOD5=94%-96% ,ηSS=87.0%-94.00%,色度92.5%。

 本设计节约用地、提高绿化、降低能耗的理念在设计中的到充分的实践，符合新时代环保的要求。

关键词： 印染废水  氧化沟  混凝沉淀

目录

摘 要 Ⅰ

Ⅱ

第一部分 设计说明书 5

第一章 概要说明 5

1.1印染废水产生特点 5

1.2 印染废水的水质及水量分析 5

1.2.1不同产品排放的废水水质 5

1.2.2废水水量 6

1.3 印染废水的危害 6

1.4设计任务 6

1.4.1 本设计课题的目的和要求 6

1.4.2 本设计课题的技术要求与数据 7

第二章 工艺流程 8

2.1 印染废水 8

2.1.1工艺比较 8

2.1.2工艺流程 9

2.2工艺流程计算确定说明 9

2.2.1方案设计原则 9

2.2.2印染废水处理工艺 9

2.3污水厂平面，高程布置 18

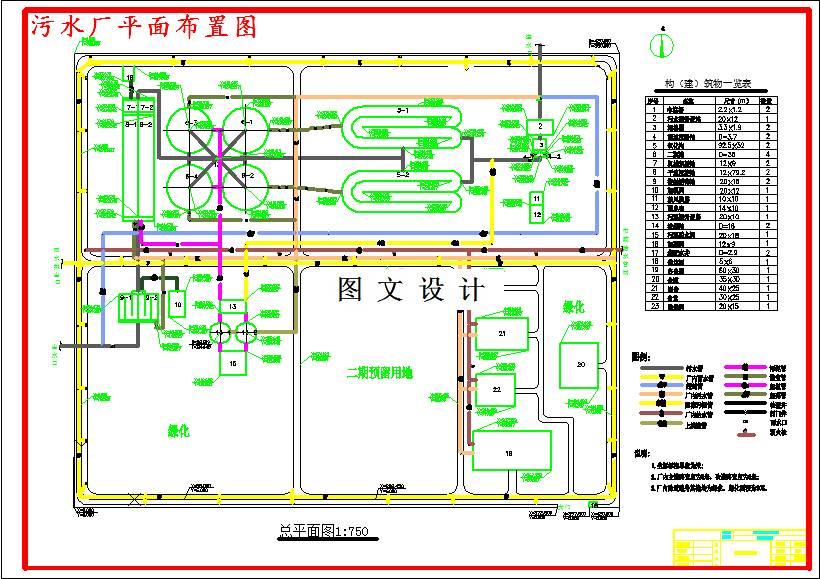

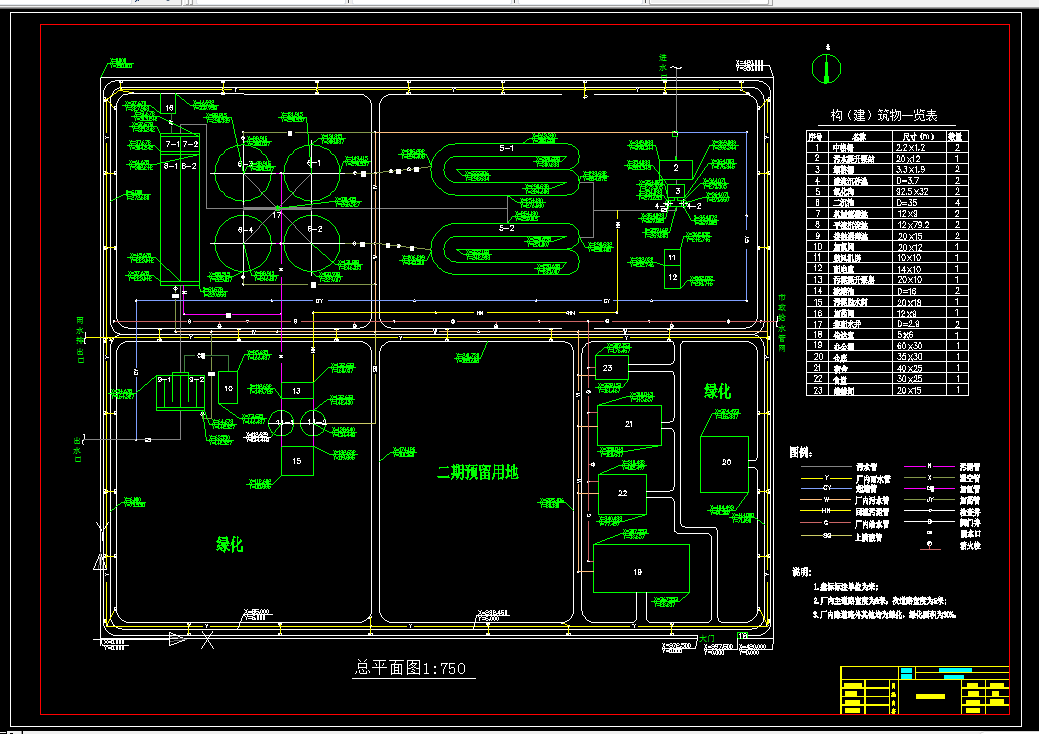

2.3.1平面布置 18

2.3.2管线布置 18

2.3.3高程布置 19

第二部分 设计计算书 21

第三章 构筑物设计计算 21

3.1 中格栅 19

3.1.1 设计参数 19

3.1.2 设计计算 19

3.2 泵房 21

3.2.1 泵房形式选择 21

3.2.1 泵的选择 21

3.3 细格栅 22

3.3.1 设计参数 22

3.3.2 设计计算 23

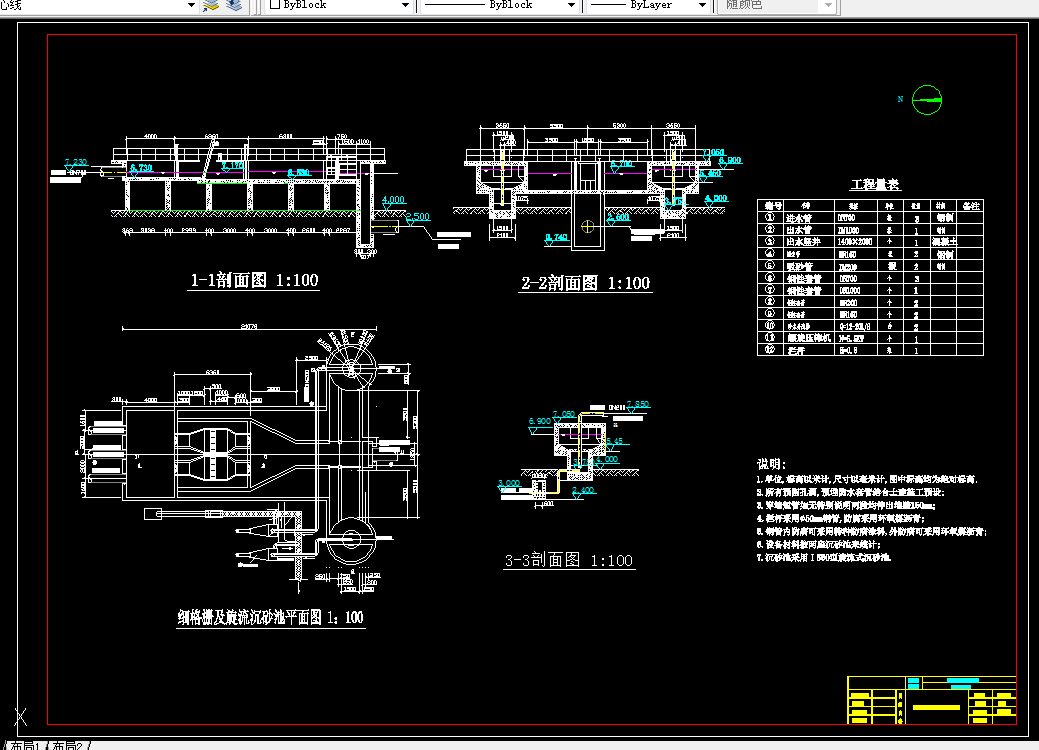

3.4 旋流沉砂池 24

3.5卡鲁塞尔氧化沟 25

3.5.1基本数据资料 25

3.5.2设计计算 26

3.6二沉池计算 28

3.7混凝反应池 31

3.7.1混凝剂的选择 31

3.7.2配制与投加 32

3.7.3混合方式 32

3.7.4设计参数 32

3.7.5设计计算 33

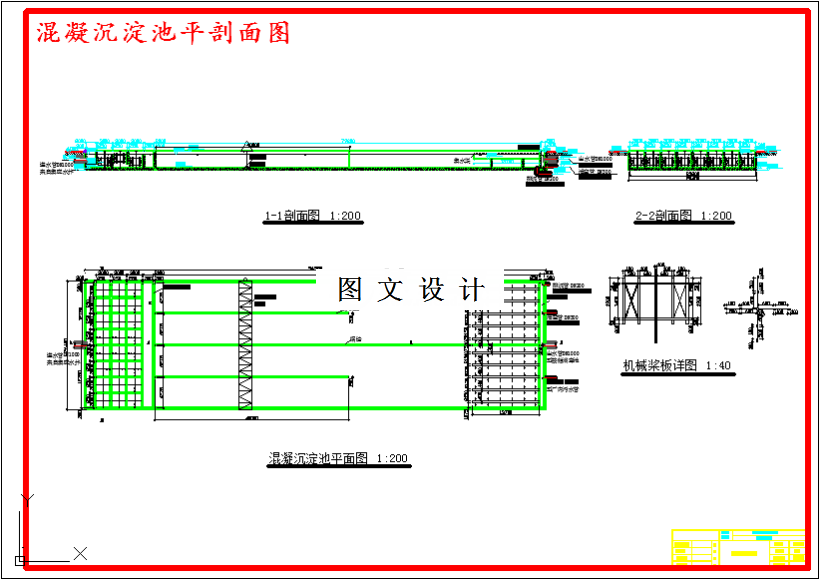

3.8平流沉淀池 37

3.8.1设计流量 37

3.8.2平面尺寸计算 38

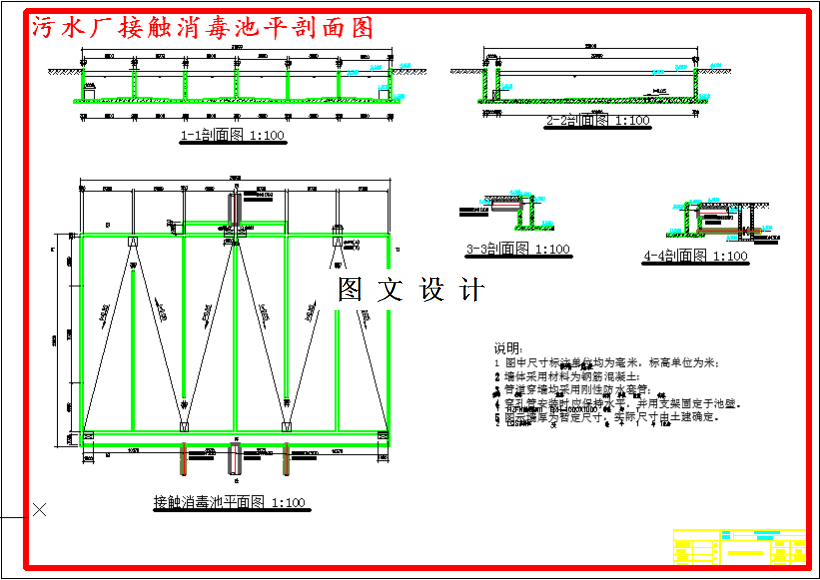

3.9接触消毒池 39

3.9.1参数 39

3.9.2加氯量 40

3.10集配水井 41

3.10.1设计参数 41

3.10.2设计计算 41

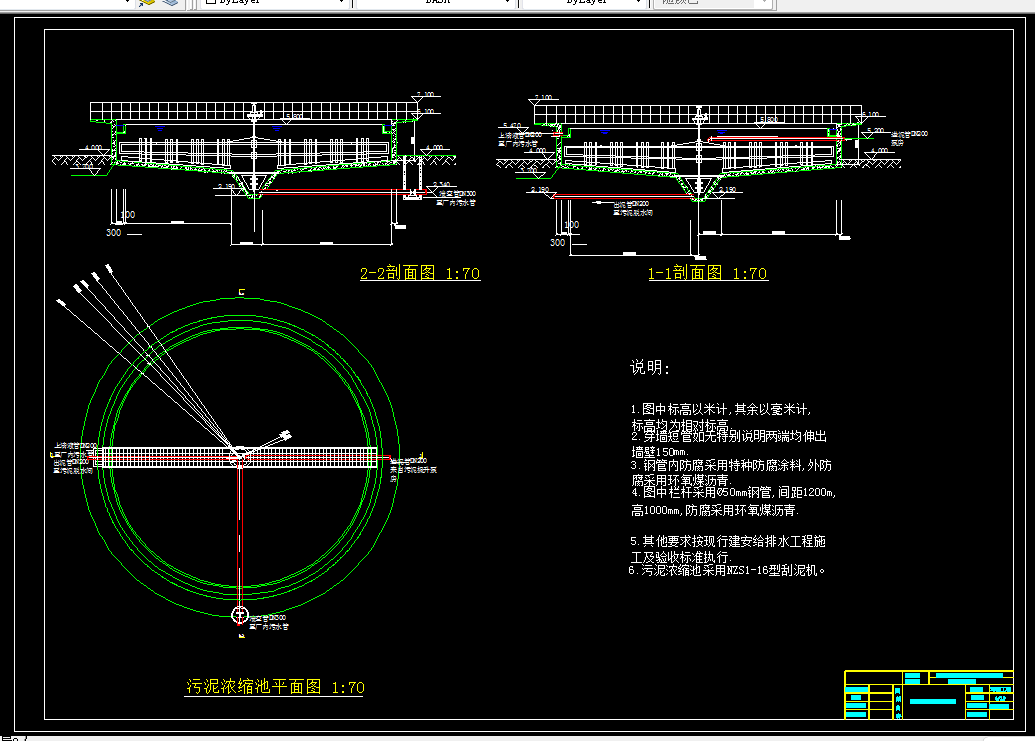

3.11污泥浓缩池 42

第四章 高程计算 47

4.1沿程水头损失 47

4.2局部水头损失 47

4.3构筑物水头损失 48

4.4总水头损失 48

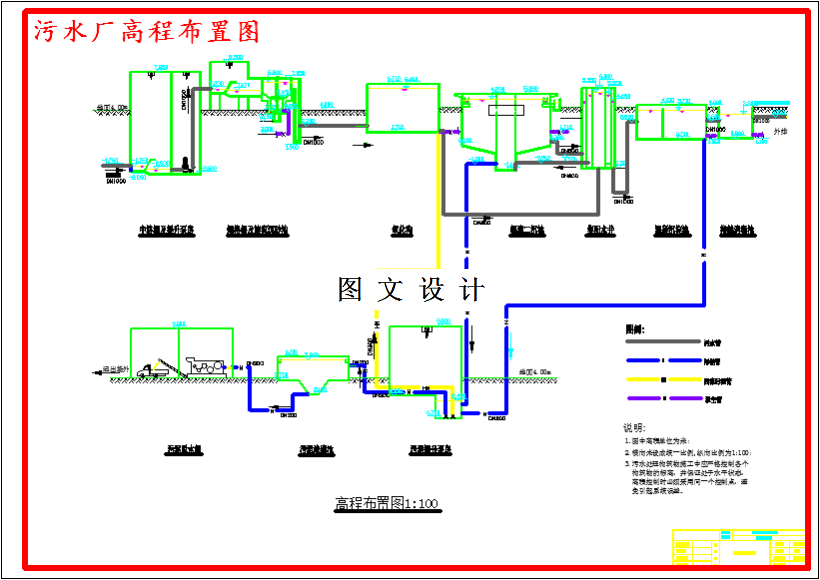

4.5构筑物标高 49

4.6污泥的计算 50

参考文献 51
