M4461-复杂箱体零件加工工艺分析及部分工装设计 下载积分：50　资料编号： M4461

作品包括:

Word版设计说明书1份

工序卡一套

工艺过程卡1张

任务书一份

外文翻译一份

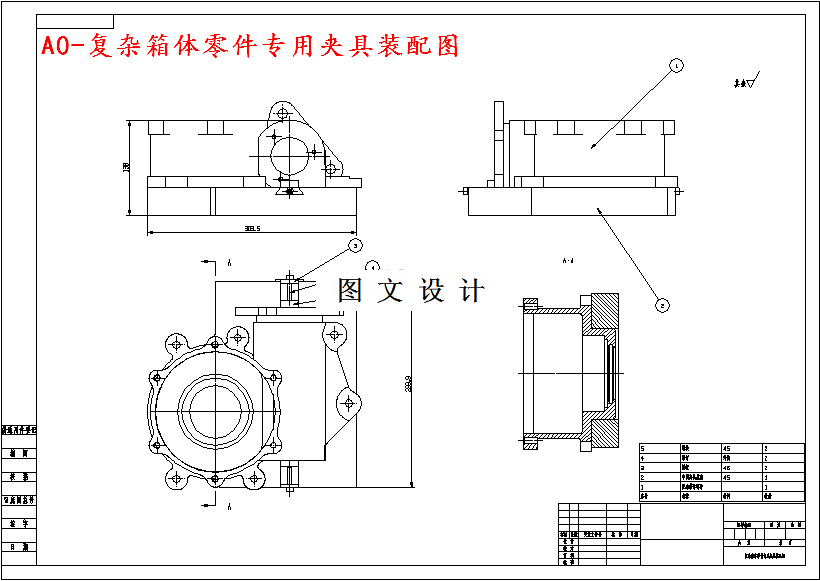

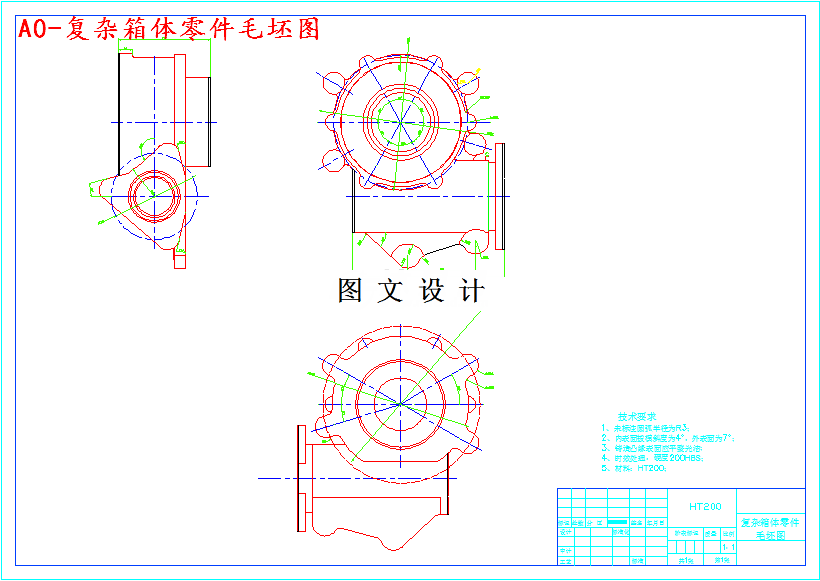

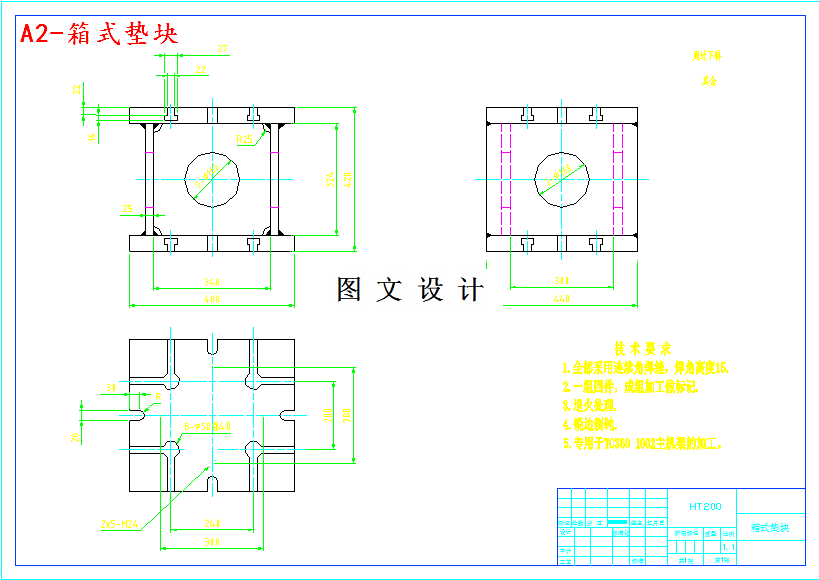

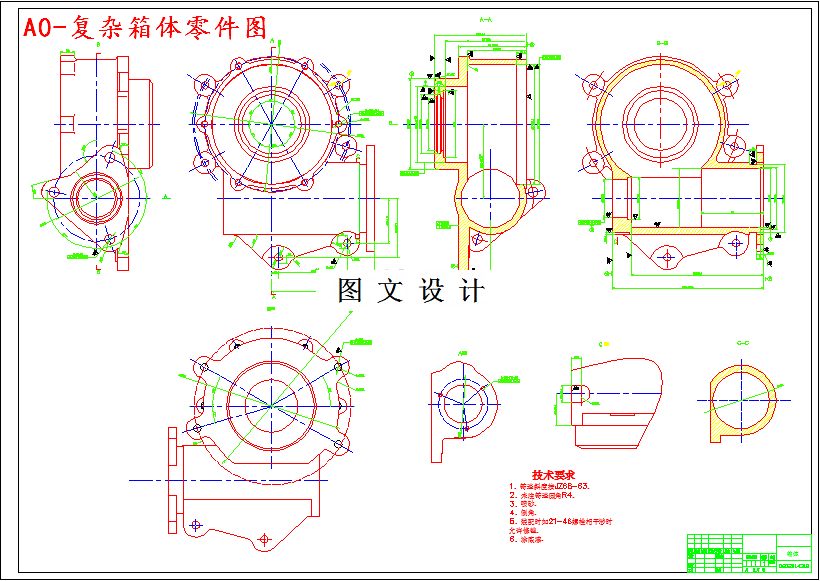

CAD版本图纸，共6张

摘要

本次设计是对复杂箱体零件进行加工工艺和专用夹具的设计。主要要求加工零件的孔和平面，通过加工工艺规程的分析，应该遵循先面后孔的原则进行加工。因为平面比孔精度更容易加工，所以加工过程中才能保证孔的精度。基准的选择是以复杂箱体零件的外圆面作为粗基准。先把底面加工出来并以它为定位基准进行精基准加工孔。整个加工过程选用数控机床。在夹具方面选用专用夹具。
