M4503-CA6136普通车床主轴箱设计 下载积分：50　资料编号： M4503

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

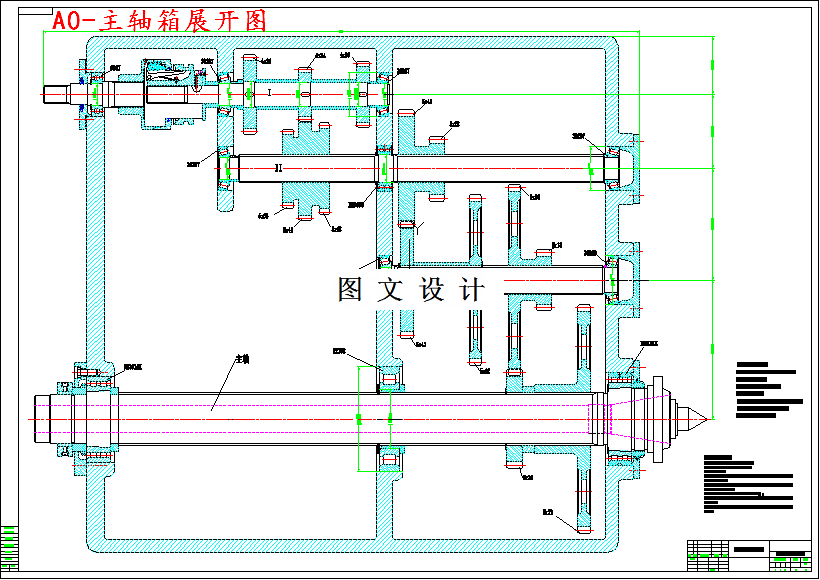

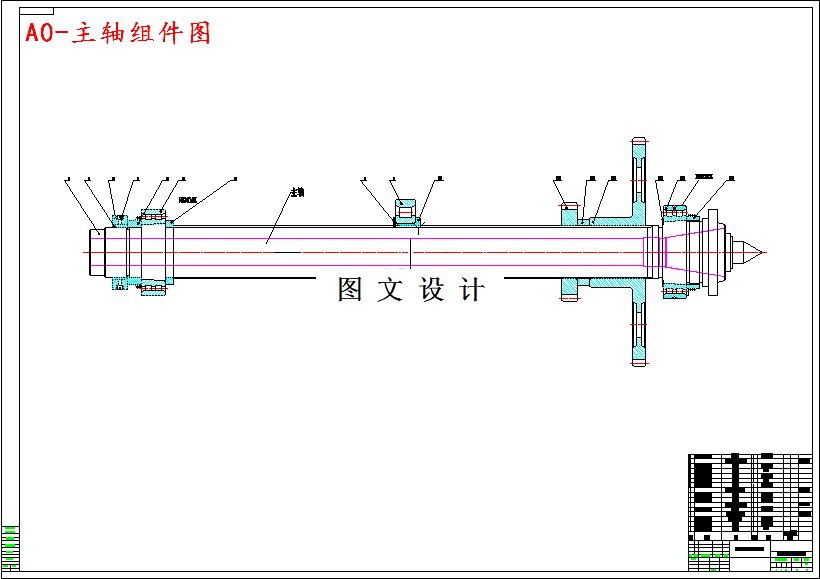

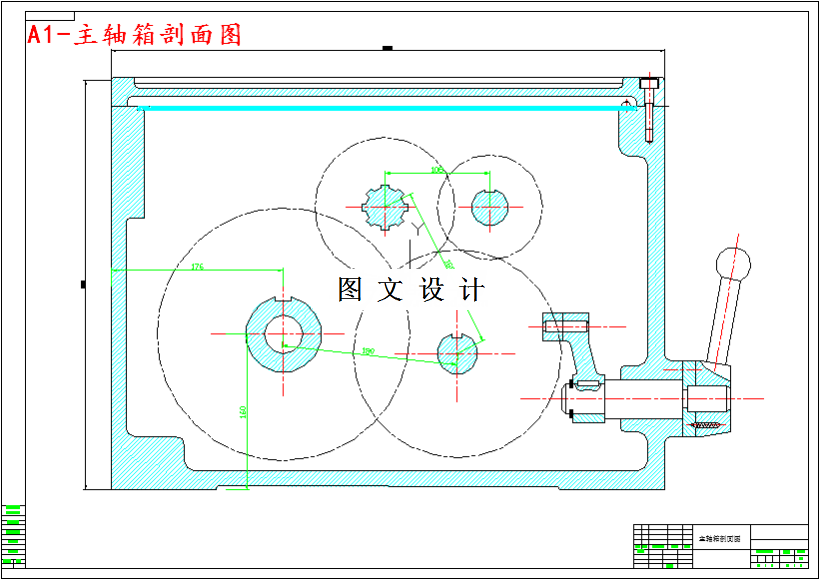

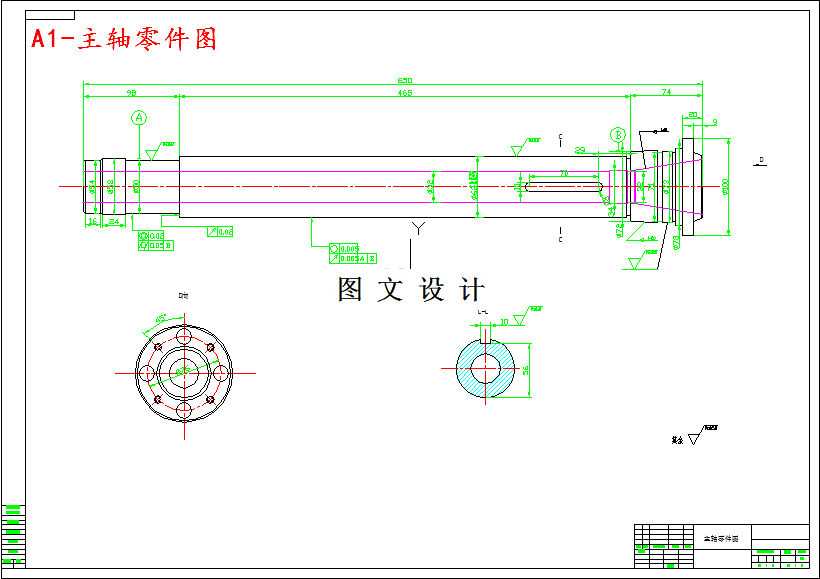

CAD版本图纸，共8张

摘要

课题研究主要内容： 设计任务：对CA6136普通车床主轴箱进行结构设计、传动设计、绘图及计算。 设计参数: 1）工件最大回转直径：φ360mm； 2）主轴转速范围：12级正转37～1600r/min（无级），6级反转102～1570r/min； 3）主轴孔：φ53mm； 4）主轴锥孔：模氏6号； 5）最大加工长度：850mm。 研究手段： 1.确定有关尺寸参数、运动参数。 2.据所求得的有关运动参数及给定的公比，写出结构式，校验转速范围，绘制转速图。 3.确定各变速组传动副的传动比值，定齿轮齿数、带轮直径，校验三联滑移齿轮齿顶是否相碰。 4.绘制传动系统图。
