M4545-A型双梁门式起重机结构设计 下载积分：50　资料编号： M4545

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

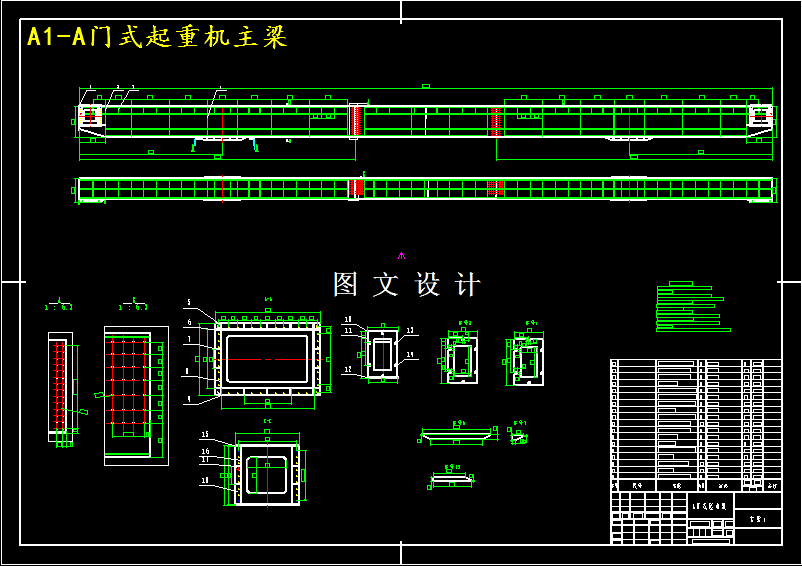

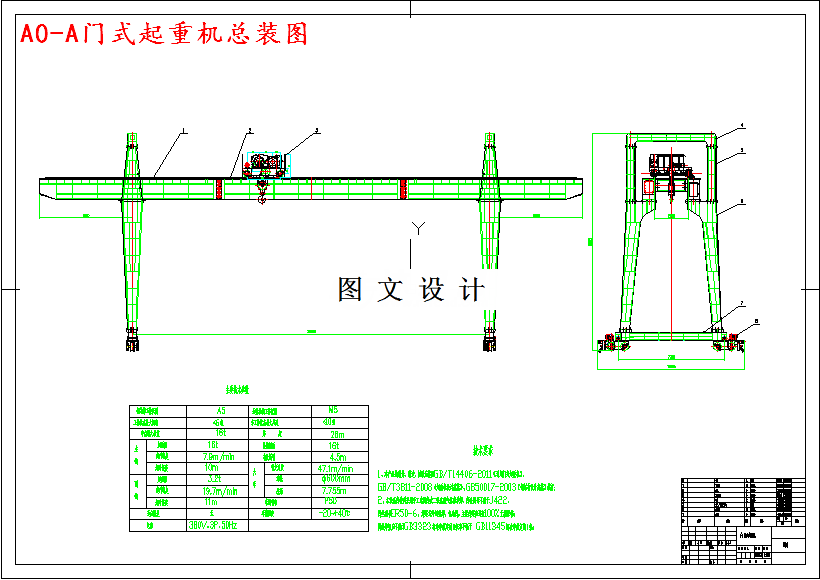

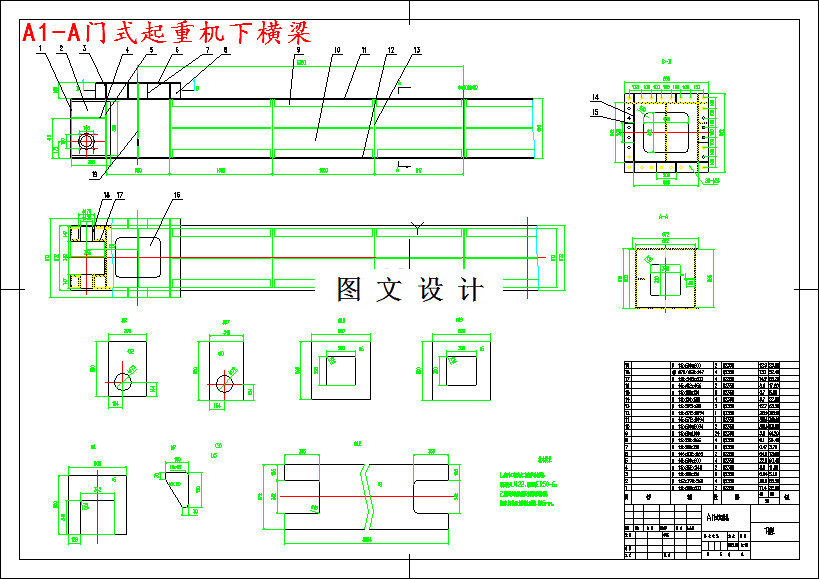

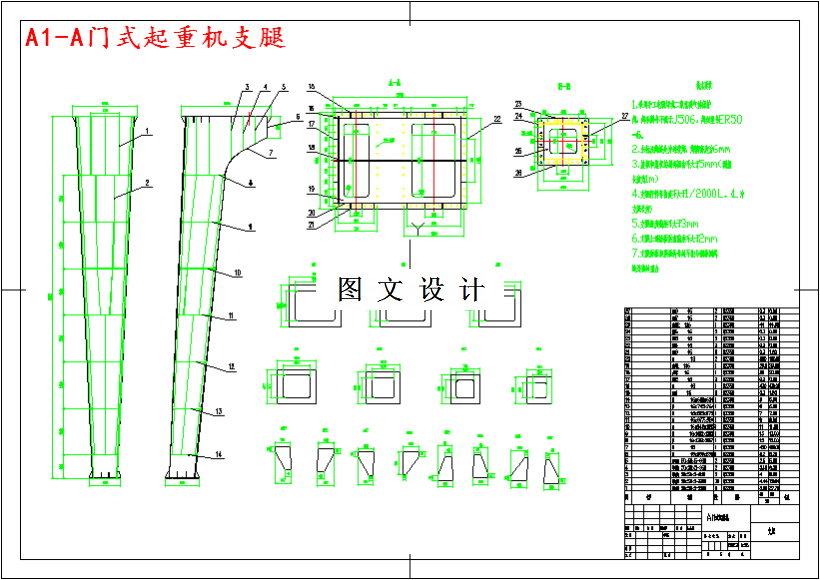

CAD版本图纸，共4张

摘要

原始数据： 起重量Q：16/3.2t ,跨度L：26m ,工作级别：A5, 起升高度（主/副）： 10/11m ,起升速度（主/副）： 7.9/19.7m/min , 运行速度（大/小）：47.1/44.6m/min , 小车轨距 2.5m，小车轮距2.7 m，左悬臂长=右悬臂长：6760mm ,有效悬臂长度：4500mm 具体工作内容： 1门式起重机的总体设计。 2主梁结构设计，支腿结构的设计，下横梁，马鞍的结构设计。 3绘制门式起重机总图，并对主梁，下横梁，刚性支腿进行绘图。
