M4548-一种新型钢筋折弯机的设计 下载积分：50　资料编号： M4548

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共11张

摘要

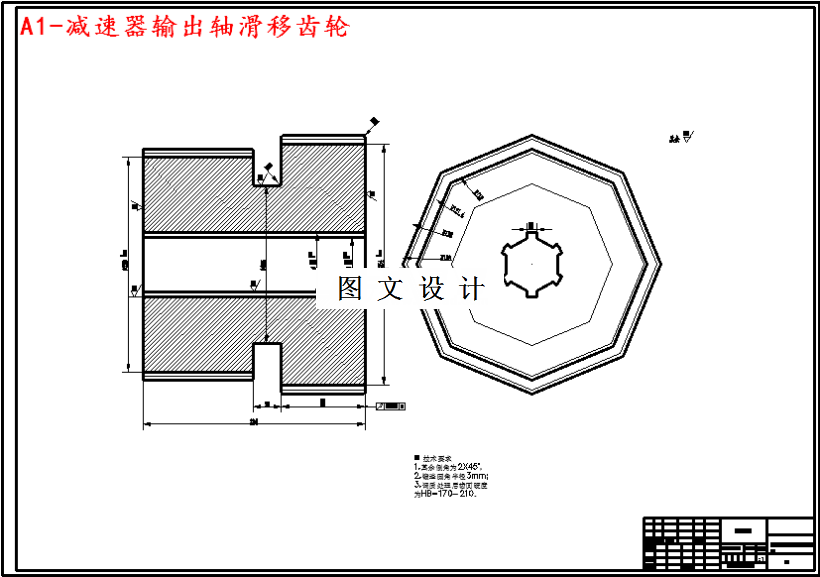

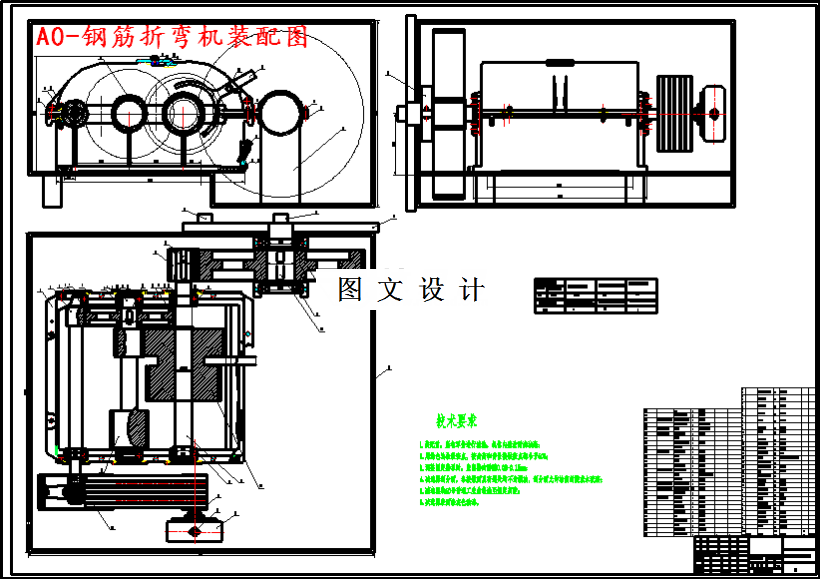

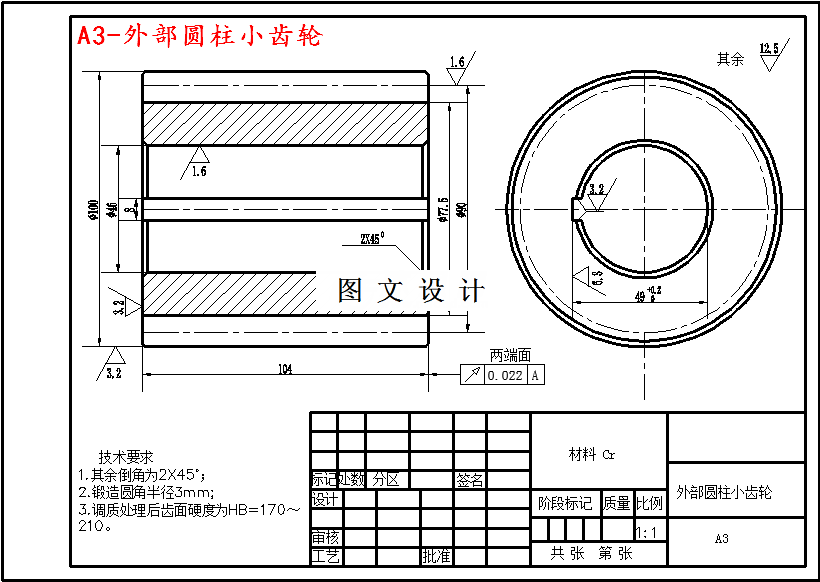

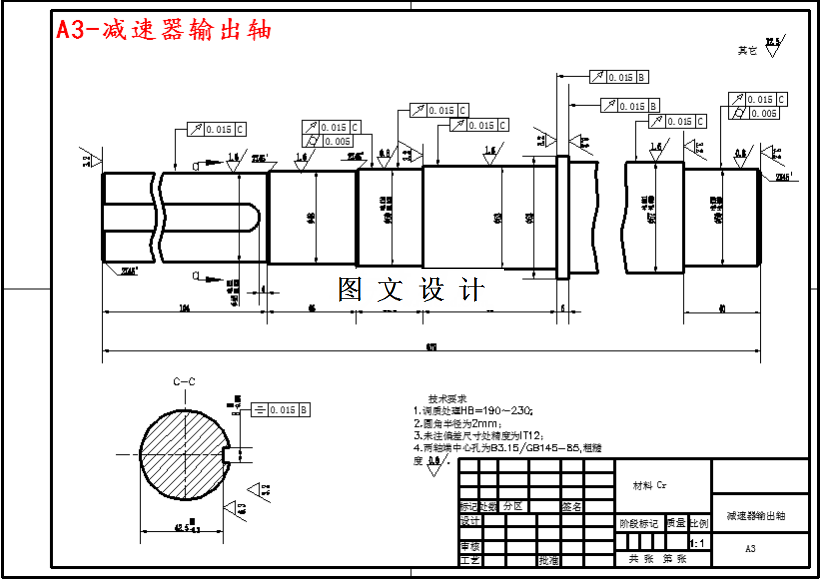

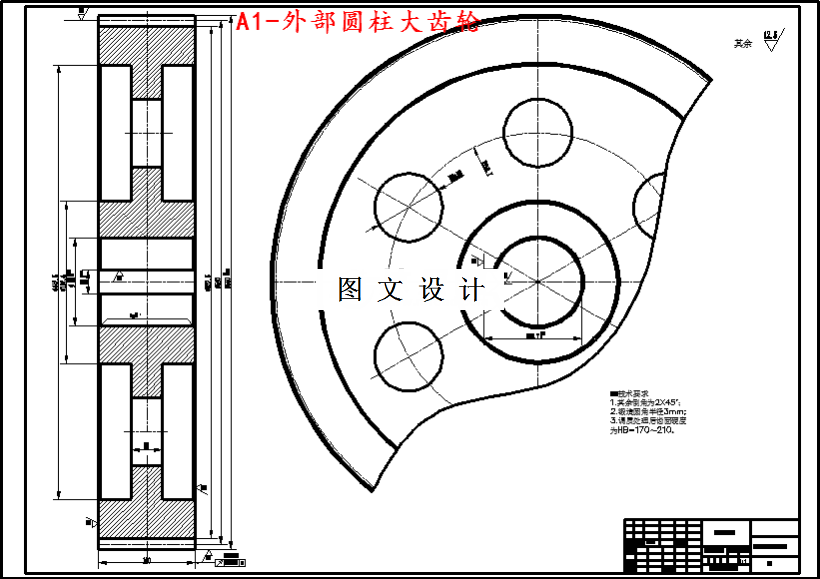

钢筋折弯机已经在各个建筑工地广泛使用，成为建筑工地节约成本，提高效率，方便快捷不可缺少的一种机器。本次设计采用在二级减速器的原理上加入了滑移齿轮，同时在采用v带和直齿轮进一步减速来满足工作要求，使加工效率提高、加工精度提高、劳动强度变小等优点。钢筋折弯机的工作盘下面是一个可调节的位置开关来控制钢筋的折弯角度，并且工作盘在折完之后能自动返回到初始，来完成自动化。本设计对v带，工作盘，传动直齿轮，轴等一些主传动机构进行了设计。并详细对齿轮和轴进行了详细力学分析和强度校核。来证明本次设计的钢筋折弯机完全符合设计要求，并可投入生产。本次设计的钢筋折弯机相对以往的有一下几个优点：①可折弯出小于180度的任何角度；②折弯的钢筋范围进一步加大；③在减速器中加入了滑移齿轮，实现了快慢可调节，提高工作效率。同时便于调节，性能更加稳定。
