M4555-数控清角机系统设计[含SW三维图] 下载积分：100　资料编号： M4555

作品包括:

Word版设计说明书1份

任务书一份

外文翻译一份

CAD版本图纸，共11张

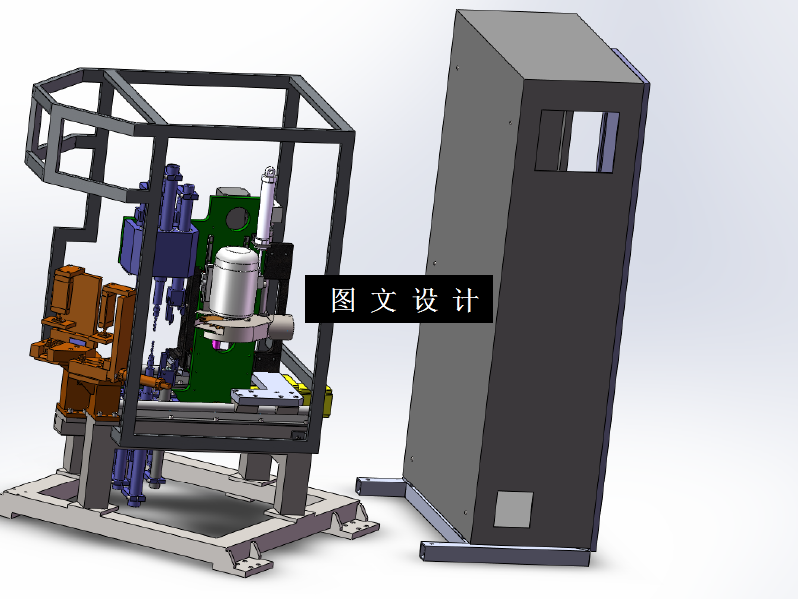

SW三维图一套

摘要

如今自动化是机械行业的发展趋势，生产效率高，操作方便。这次课程设计是数控清角机的系统设计，是一台集机械、气动和数控为一体的多功能数控清角机，可以实现对塑窗框的外立面、上下平面和内角面的清理。此清角机定位精确，塑窗夹紧稳固，可根据型材来调整压头的位置，加工精度高。清角机的托板机构由水平丝杠副带动相对于机架运动，其上面安装有上下刀具组机构和外立面铣刀机构，其功能是对塑窗框上下水平面及内槽的清理和外立面的清理。按照提前编写好的程序，电机将驱动水平丝杠副和垂直丝杠副实现电机关于X轴和Y轴的运动。由于本次课程设计是机械课题，所以主要内容是通过机械结构的组成和电路系统的原理来研究机械系统，此清角机由门窗框定位装置，夹紧装置，铣削机构，进给机构，机架等五部分组成。通过这几部分的协作运作，可以清理各种复杂的塑窗框。
