Z1799-偏心套精车φ185mm端面工艺及工装设计 下载积分：50　资料编号： Z1799

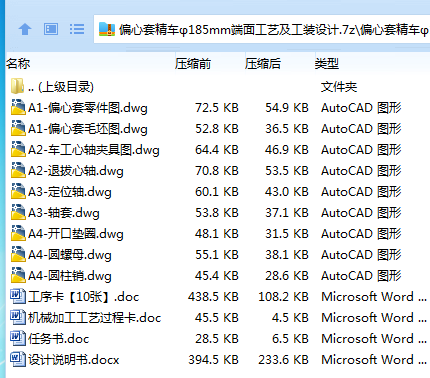

作品包括:

Word版说明书1份，共50页,约16000字

工序卡10张

工艺过程卡1张

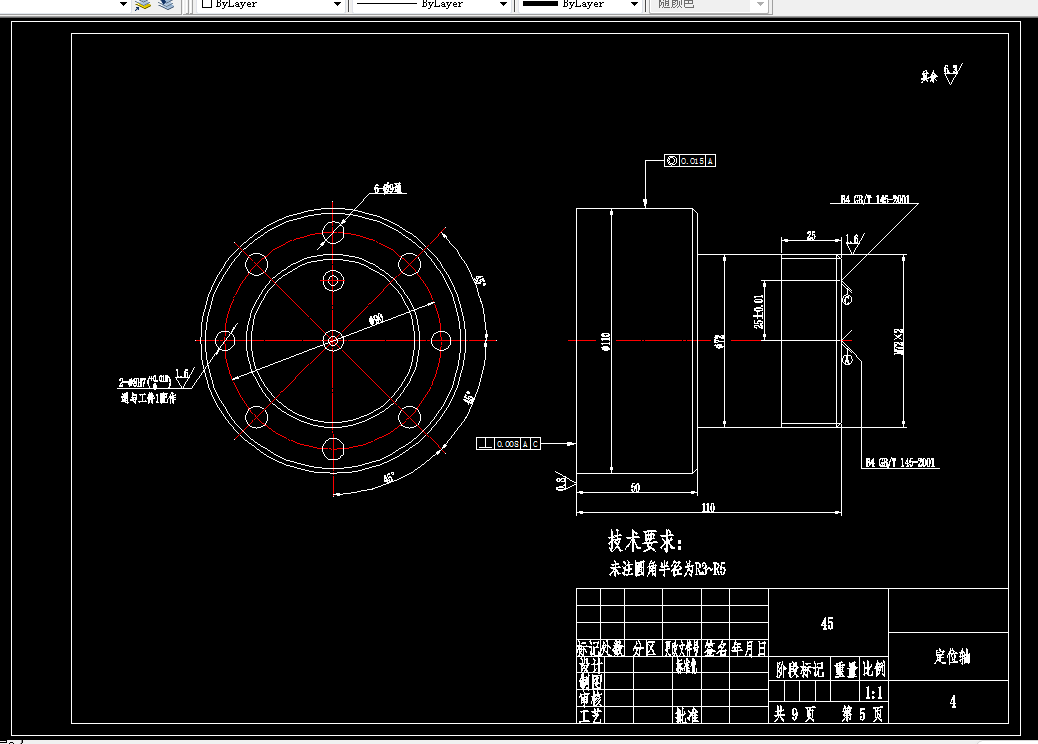

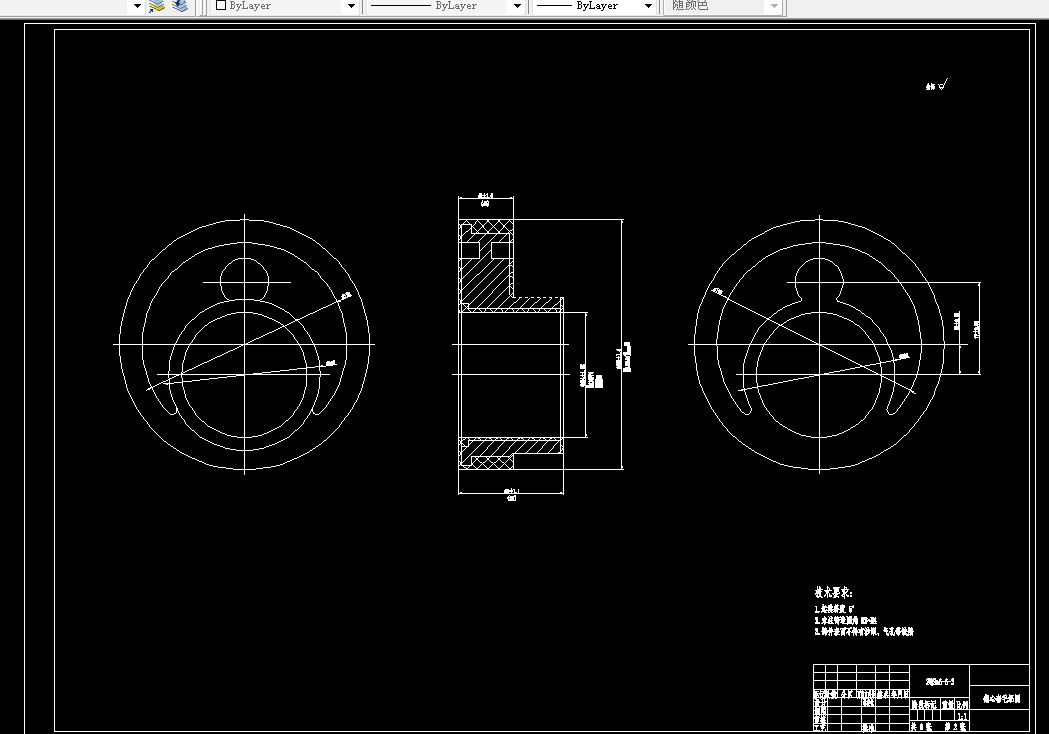

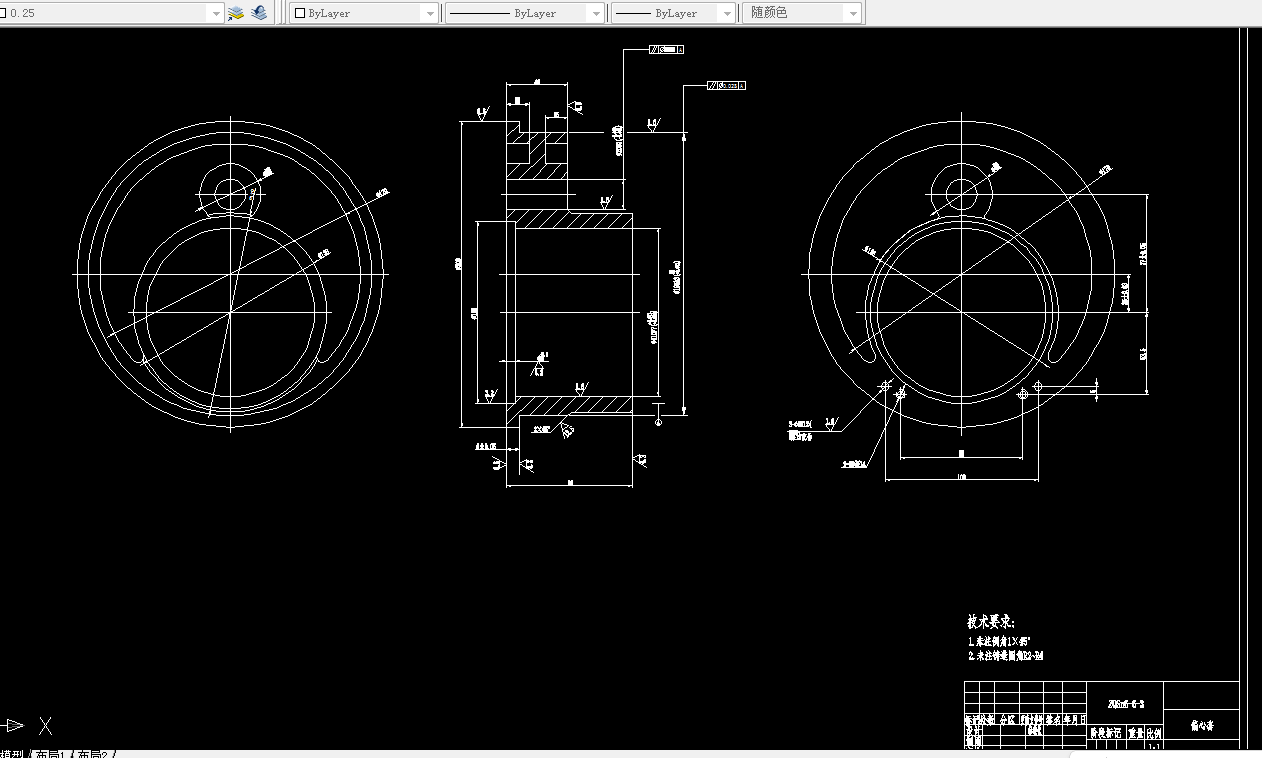

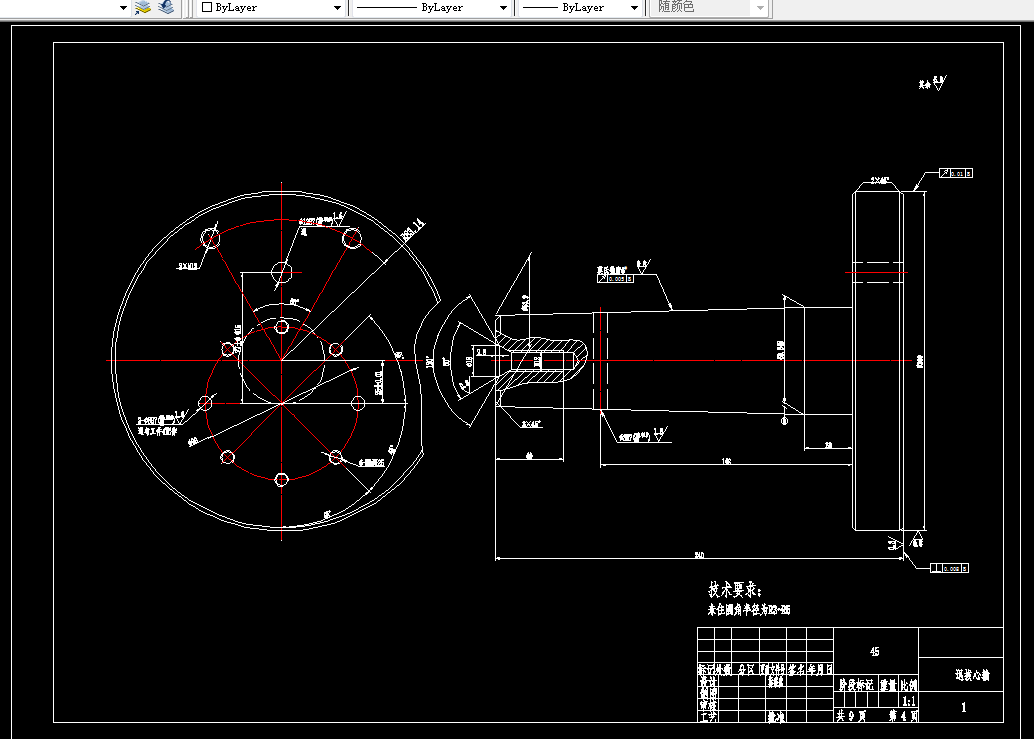

CAD版本图纸，共9张

目  录

1 引言 1

2 零件分析 1

 2.1 零件的作用 1

 2.2 零件的工艺分析 1

 2.3 确定零件的生产类型 1

3 确定毛坯类型绘制毛坯简图 2

 3.1选择毛坯 2

 3.2 确定毛坯的尺寸公差和机械加工余量 2

 3.3 绘制偏心套铸造毛坯简图 3

4 工艺规程设计 3

 4.1 定位基准的选择 3

 4.2 拟订工艺路线 4

 4.3 加工设备及工艺装备的选用 6

 4.4 加工余量、工序尺寸和公差的确定 7

 4.5 切削用量的计算 17

 4.6 时间定额的计算 27

 4.7 填写机械加工工艺过程卡和机械加工工序卡 39

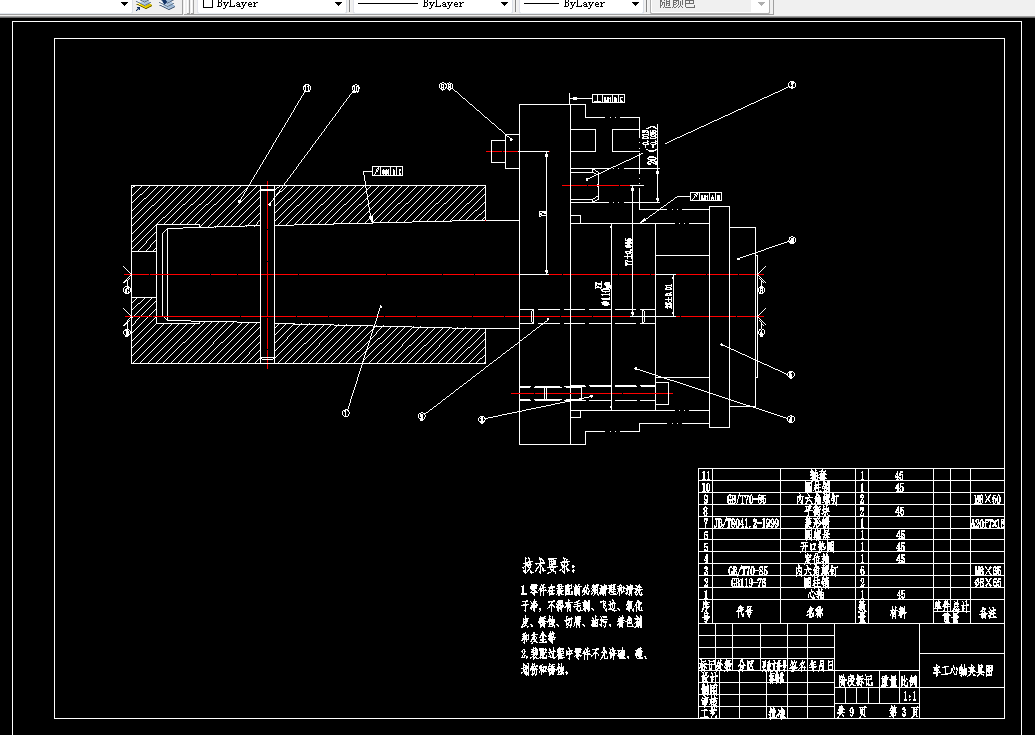

5 专用车床夹具设计 39

 5.1 夹具设计任务 39

 5.2 拟订钻床夹具结构方案与绘制夹具草图 40

 5.3 绘制夹具装配总图 42

 5.4 夹具装配图上标注尺寸、配合、及技术要求 42

 5.5 夹具专用零件图设计绘制 42

总结与致谢 43

参考文献 44

附录 45
