M4579-连杆盖钻铣工艺夹具设计 下载积分：50　资料编号： M4579

作品包括:

Word版设计说明书1份

工序卡一套

工艺过程卡1张

CAD版本图纸，共13张

摘要

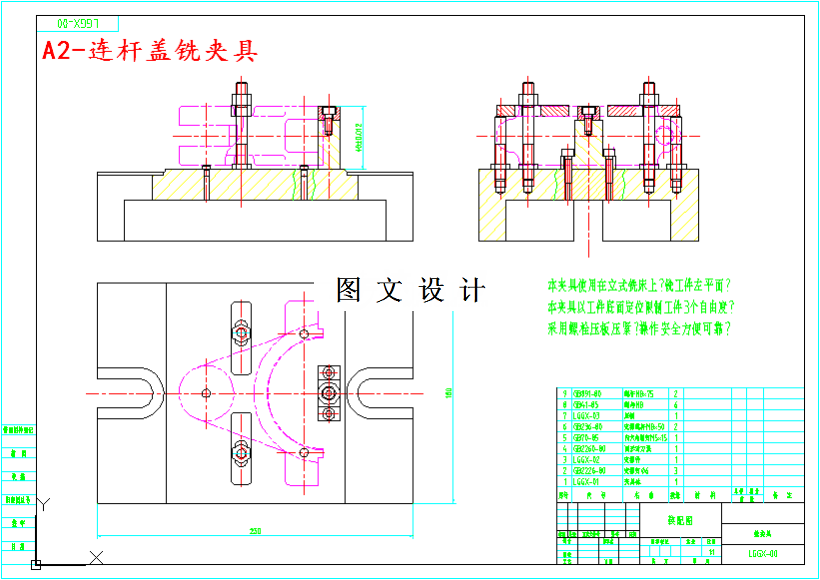

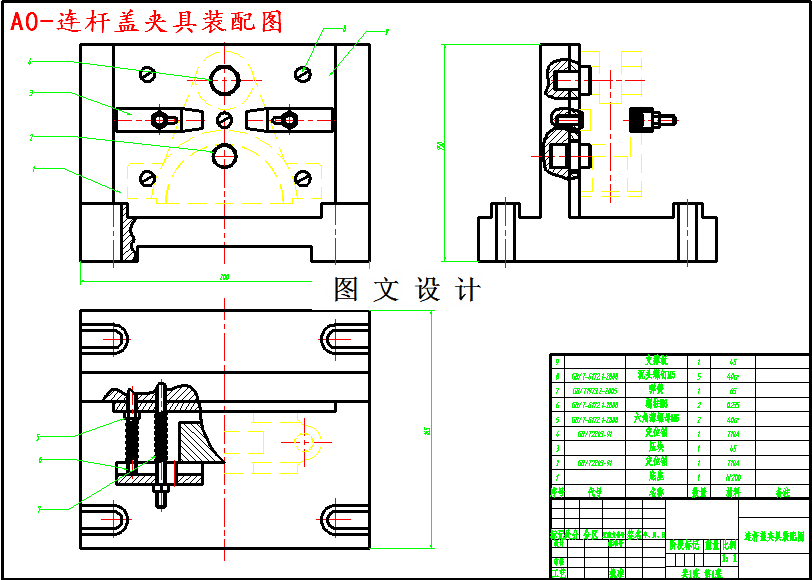

本次设计的夹具为铣工件左平面。该夹具适用于立式铣床。本工序所加工铣连杆盖左端面，按照基准重合原则，以工件右端面对面定位，并夹紧较稳定。本夹具采用，三个支撑钉定位，限制工件3个自由地，加工平面时不必完全定位，即可满足加工要求，采用螺栓夹紧。本次设计地夹具，为工序钻2-M12螺纹孔，该夹具适用于摇臂钻床上。本工序所加工地孔，湜垂直于φ81孔地直孔，按照，基准重合原则，以φ81地孔和端面定位，限制六个自由度，工件以端面放在支撑板上定位，夹紧较稳定。夹具以夹具体安装面和孔定位（定位销定位），用螺栓夹紧。
