M4583-乘用车三轴五档机械式变速器设计 下载积分：50　资料编号： M4583

作品包括:

Word版设计说明书1份

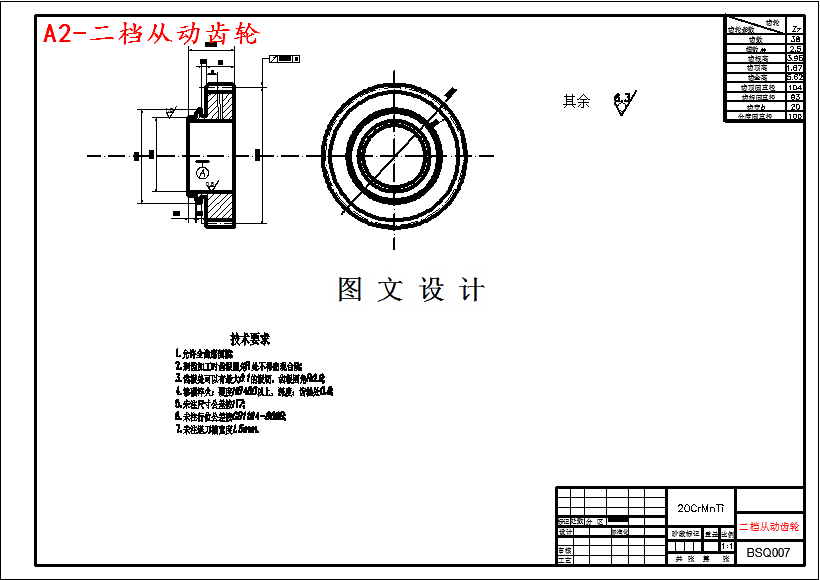

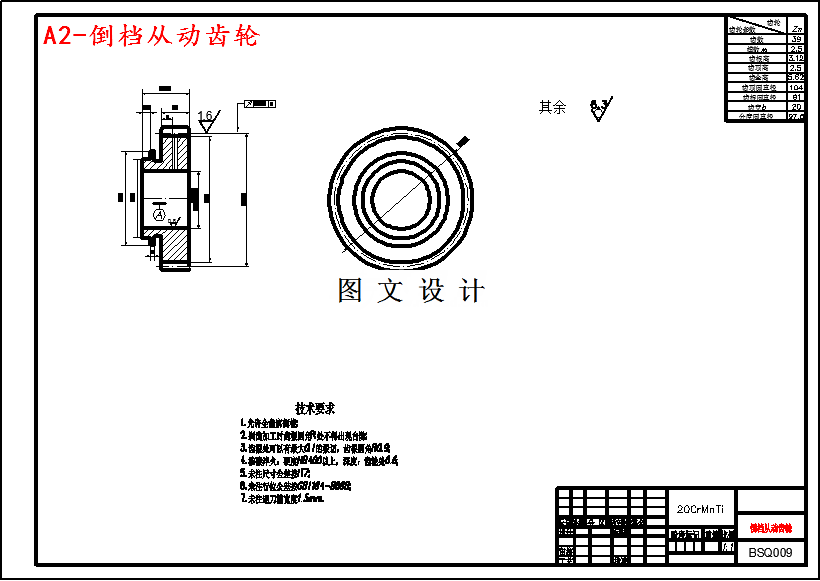

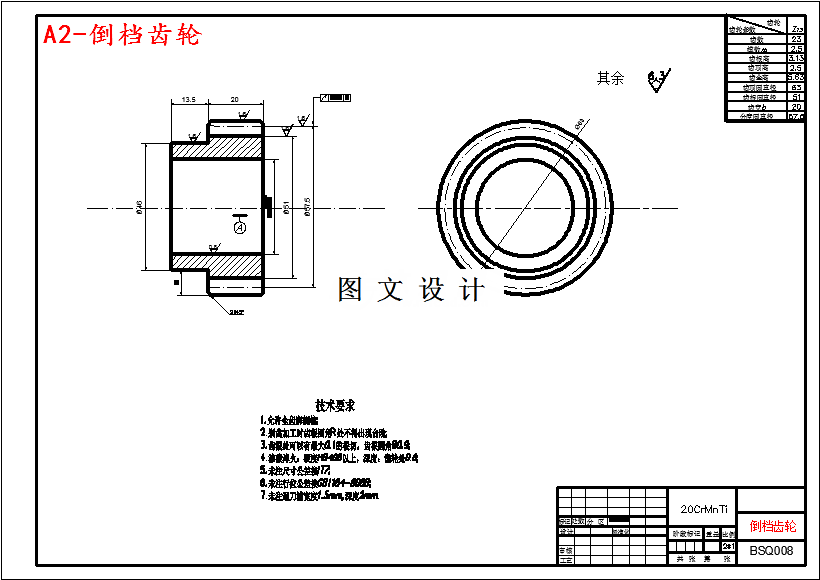

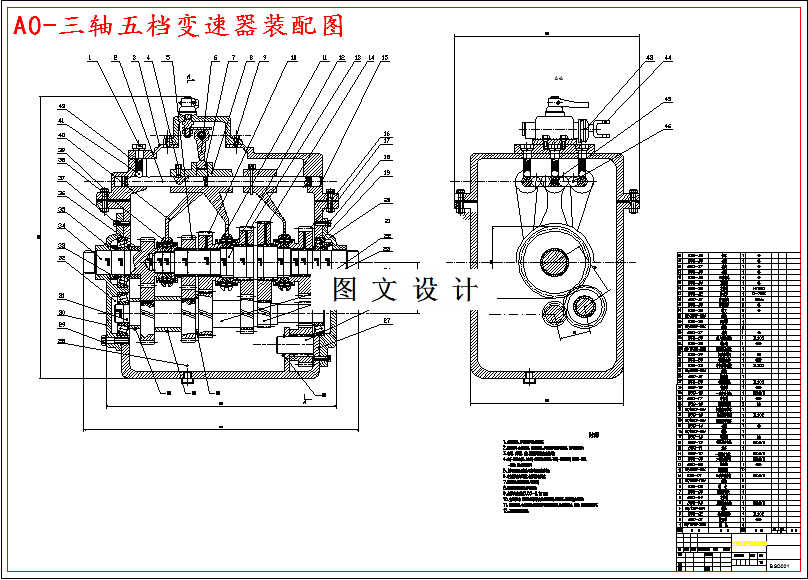

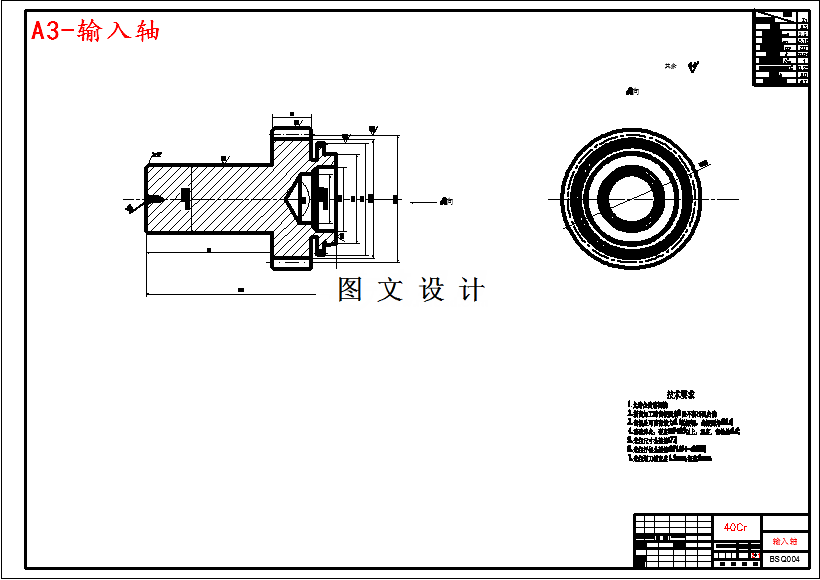

CAD版本图纸，共9张

摘要

参考排量1.5L，整备质量1170Kg，最大功率75KW/5800r/min，最高车速170km/h,最大转矩135Nm/4800r/min，推荐主减速比4.66，，轮胎型号190/60R15。本设计研究了三轴式五挡手动变速器。首先，对于变速器的工作原理做了阐述，从传动机构到倒档布置方案都一一做了详细的说明，因为变速箱在低档工作时作用有较大的力，所以一般变速箱的低档都布置靠近轴的后支承处。紧接着对变速器的各挡齿轮和轴做了详细的设计计算，包括了档数、传动比、中心距以及各档齿轮的齿数，并且进行了强度校核。最后进行的是齿轮、轴以及轴承的校核，其中齿轮校核包括弯曲强度和接触应力，轴校核包括强度和刚度的计算，轴承校核的则是其寿命计算，并讲述了变速器中各部件材料的选择。790844
