M4586-角行程流浆箱稀释水阀的设计[含SW三维图] 下载积分：100　资料编号： M4586

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

PPT答辩一份

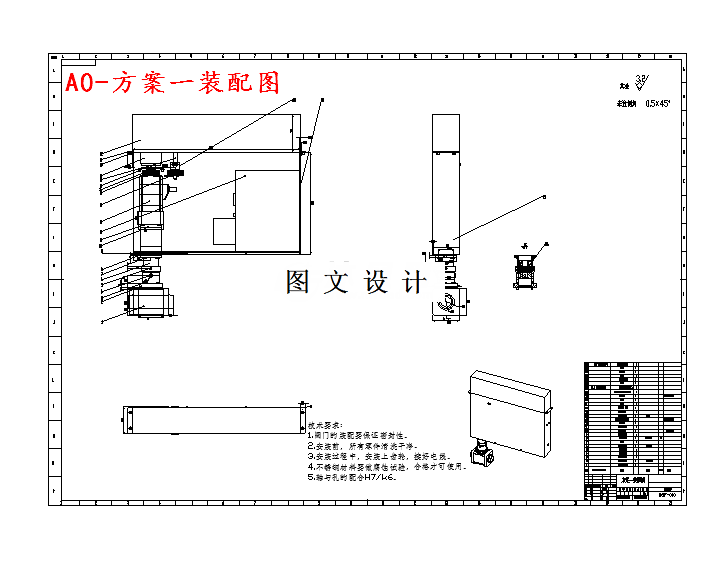

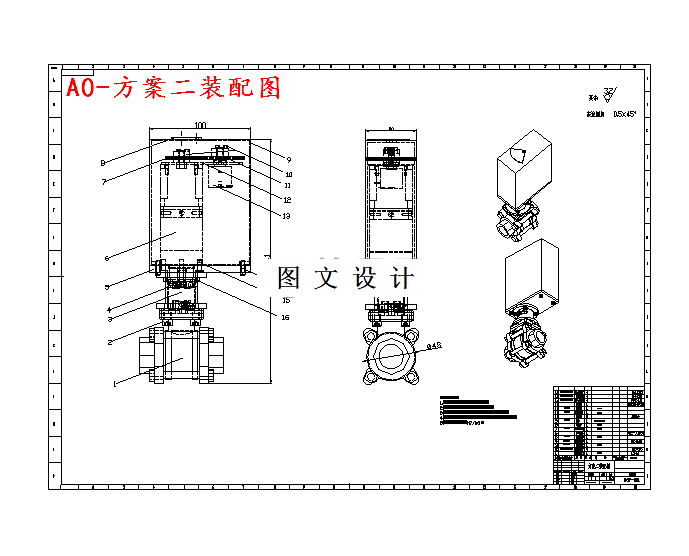

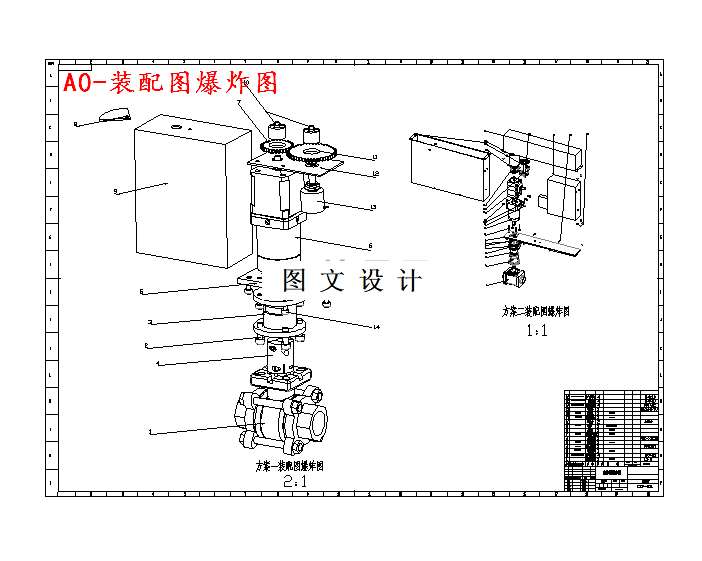

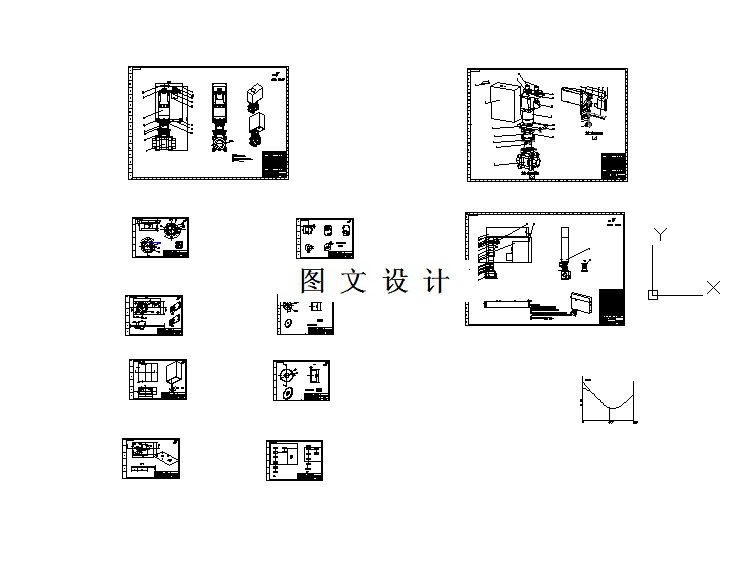

CAD版本图纸，共11张

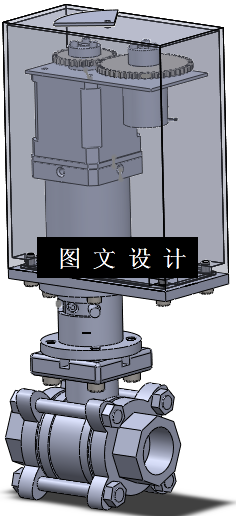

SW三维图一套

摘要

本设计新型的角行程流浆箱稀释水阀，首先根据阀门的工作状况复算了驱动力矩，再选择了相应的步进电机及精密行星减速机满足其驱动转矩的需要。完成了稀释水阀执行器的元件选型，并且进行了稀释水阀执行器的机械结构设计。对比研究国内外稀释水阀执行器机械结构特征的基础上，研制了新型稀释水阀并制作了样机。该阀门执行器由安装在行星减速机上的步进电机驱动，行星减速机安装在底板上，底板下方固定有承接法兰连接阀门本体，减速机轴通过承接法兰内的联轴器连接阀杆，实现同步传动。在步进电机的尾轴安装有一对齿轮，将电机的转角反馈至精密电位器实现阀位检测。该阀门执行器能等效的替代国外产品应用于稀释水水力式流浆箱，能显著降低成本，适用于国外产品的维修替换和新购纸机的产品配套。
