M4596-进气座加工工艺端面与底面6孔加工夹具设计 下载积分：80　资料编号： M4596

作品包括:

Word版设计说明书1份

工序卡一套

工艺过程卡1张

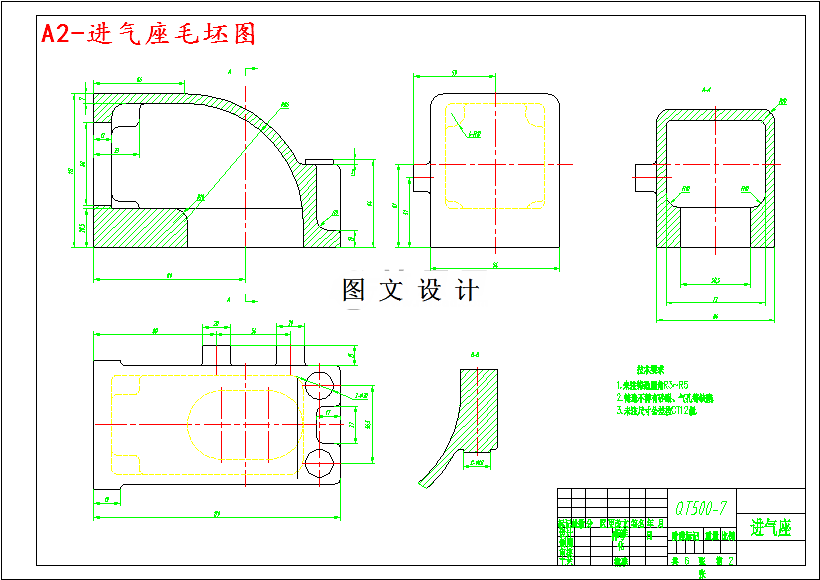

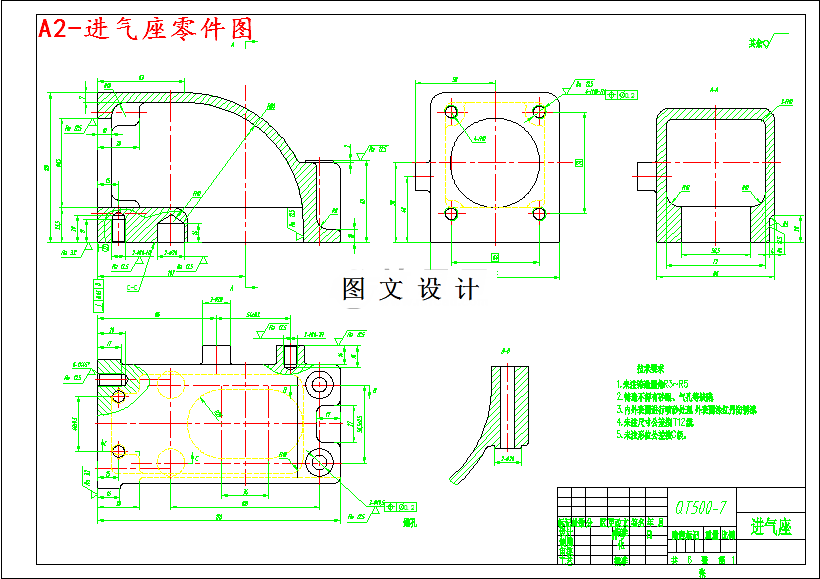

CAD版本图纸，共6张

摘要

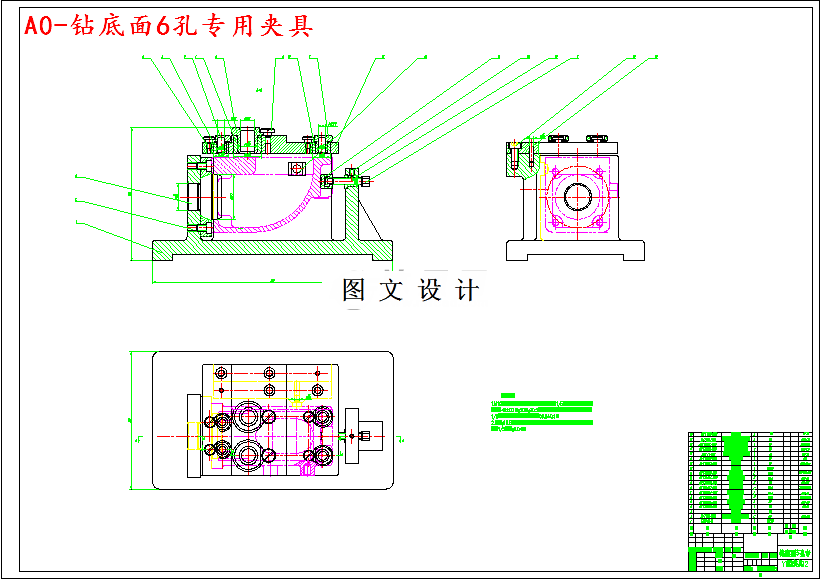

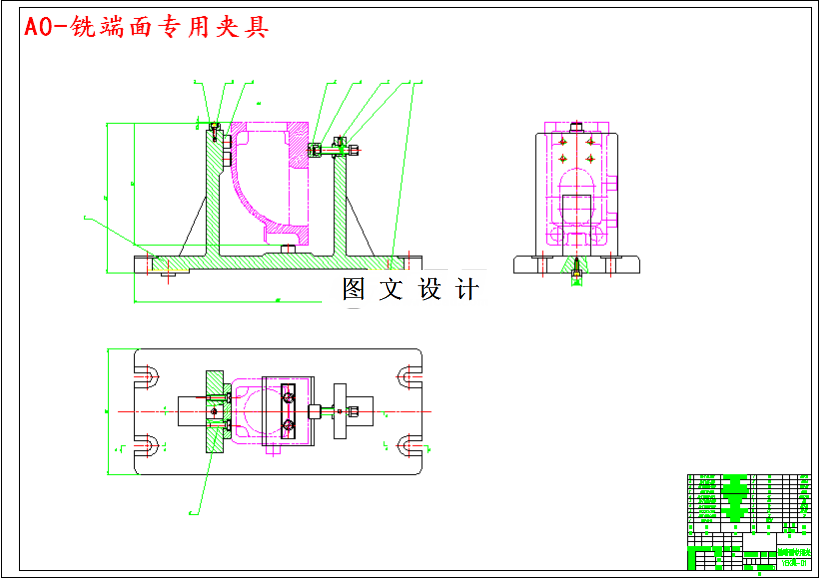

该设计的主要内容为进气座的加工工艺以及夹具设计。首先按照机械加工工艺规程相关要求，在所给定的生产条件下，通过对定位基准、加工方法、加工阶段、加工顺序、工序集中与分散的分析，确定了进气座的加工工艺路线。紧接着遵循夹具设计的理论方法，结合进气座的尺寸、形状、加工要求等，分别设计了铣左端面和钻底面6孔的专用夹具各一套。在制定夹具结构方案的过程中，对有关定位原件、夹紧结构以及夹具体的总体布局等方面的几个不同方案经过认真地分析与比较，确定了较为合理且实用的方案。铣左端面夹具采用支撑板定位，在右端面用单螺旋夹紧机构夹紧；底面6孔加工夹具采用定位销与平面配合定位，侧面用单螺旋夹紧机构夹紧。通过此方案可以在零件安放容易的条件下使孔的定位准确、夹具的操作容易，可以保证零件的加工精度。
