M4597-差速器壳体钻36与8-10.2孔夹具设计 下载积分：80　资料编号： M4597

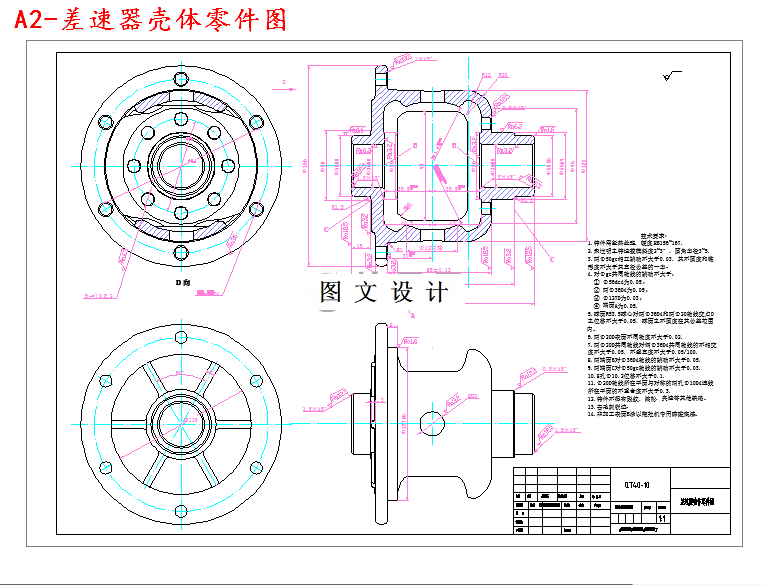

作品包括:

Word版设计说明书1份

工序卡一套

工艺过程卡1张

CAD版本图纸，共6张

摘要

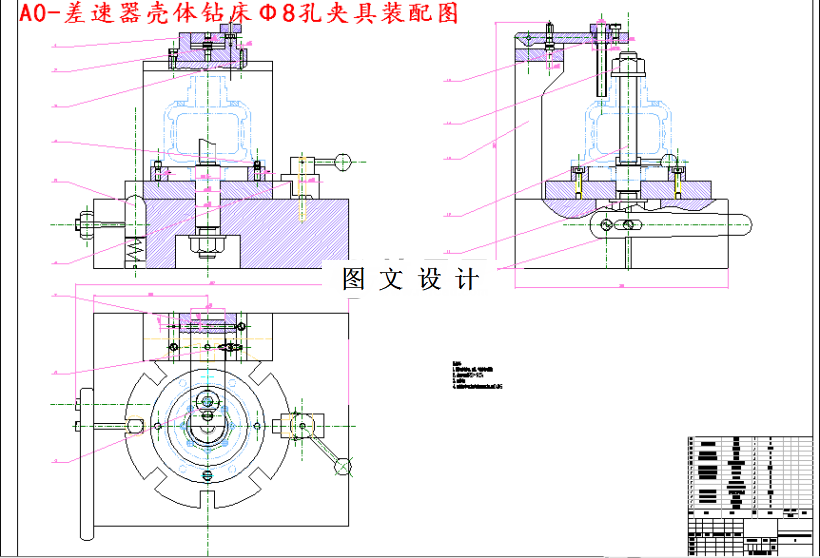

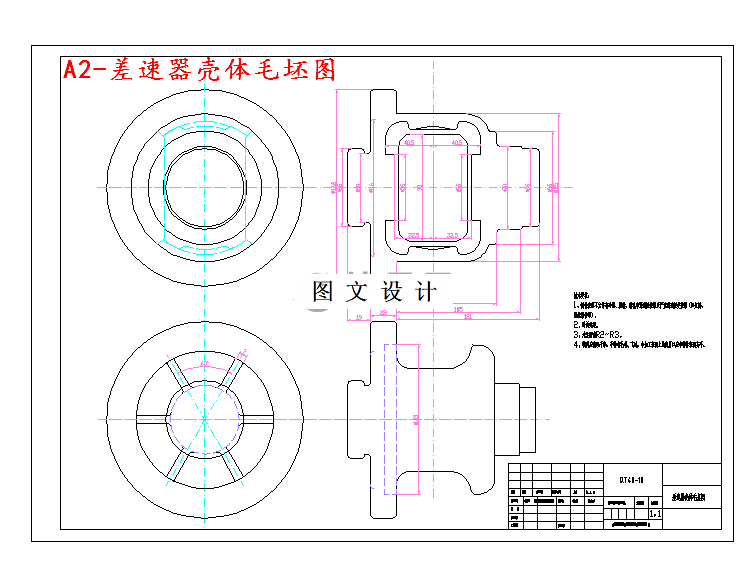

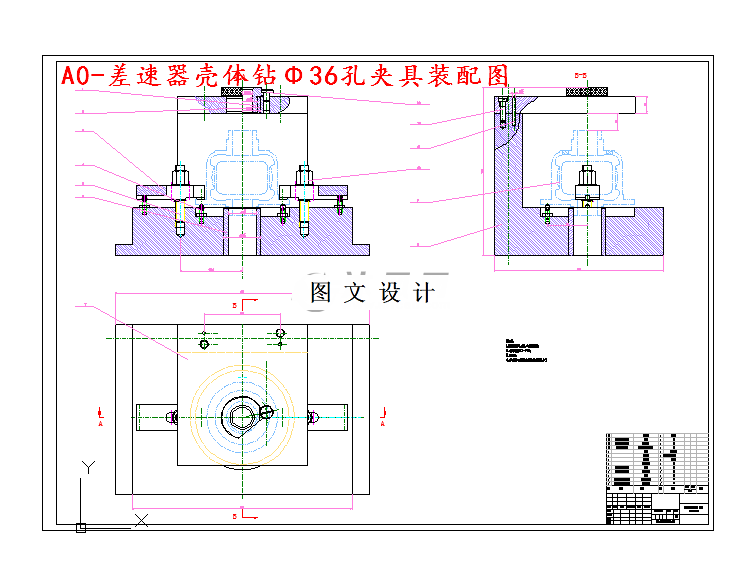

本次设计的主要内容是拖拉机差速器壳体的工艺和夹具设计。首先按照机械加工工艺规程的要求，通过对定位基准、加工方法、加工阶段、加工顺序、工序的集中与分散的分析，确定了差速器壳体的加工工艺路线。紧接着遵循夹具设计的理论方法，结合差速器壳体的尺寸、形状、加工要求等，分别设计了钻36和8-10.2孔的专用夹具各一套。在加工工艺的设计中要首先对该零件进行全面分析，在明确了零件的结构后设计出毛坯，以及选择零件的加工基准，设计出工艺路线；然后对加工零件的各个工步的工序进行相关尺寸的计算，选择决定各个工序的工艺装备及切削用量；接着进行专用夹具的设计，选择设计出夹具的各个组成部件，如定位元件、夹紧元件、引导元件、夹具体与机床的连接部件以及其它部件；最后计算出夹具定位时产生的定位误差，分析整体夹具结构的合理性。
