M4643-床身零件加工工艺分析和专用夹具设计[含Proe三维图] 下载积分：80　资料编号： M4643

作品包括:

Word版设计说明书1份

工序卡一份

工艺过程卡1张

开题报告一份

外文翻译一份

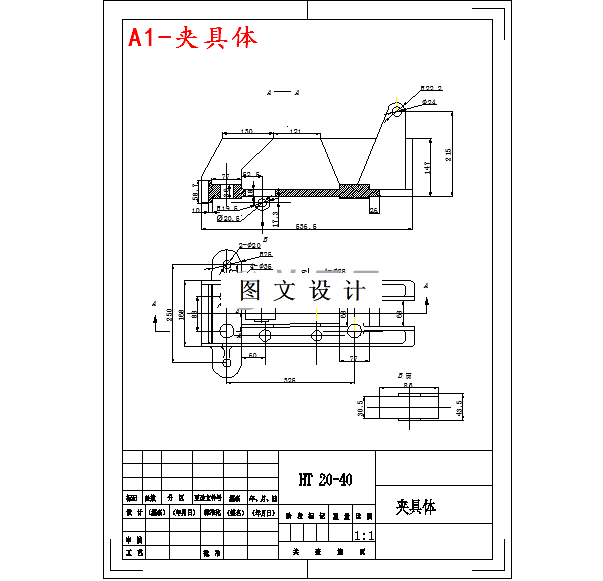

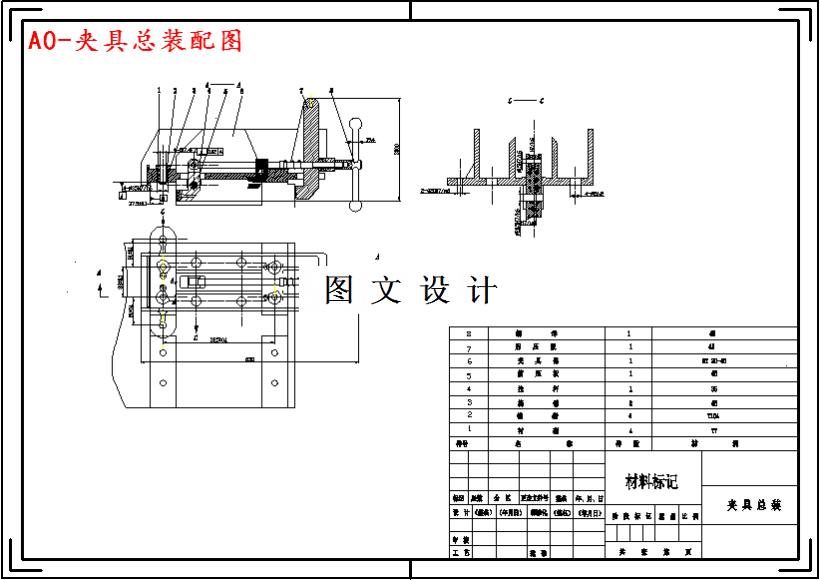

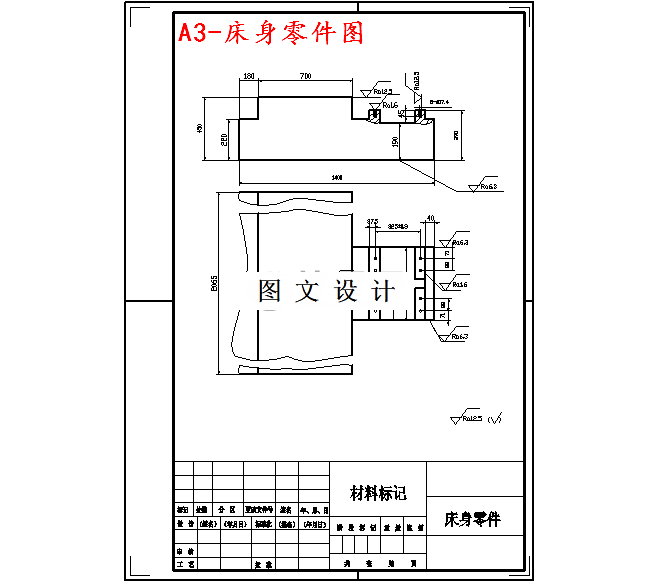

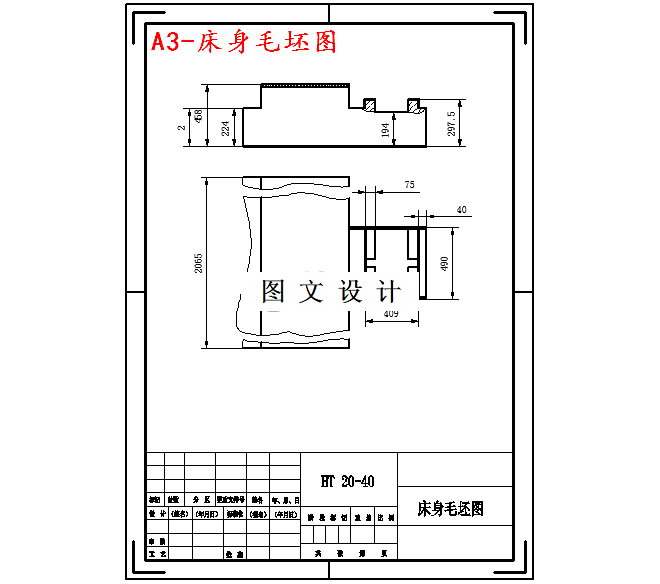

CAD版本图纸，共7张

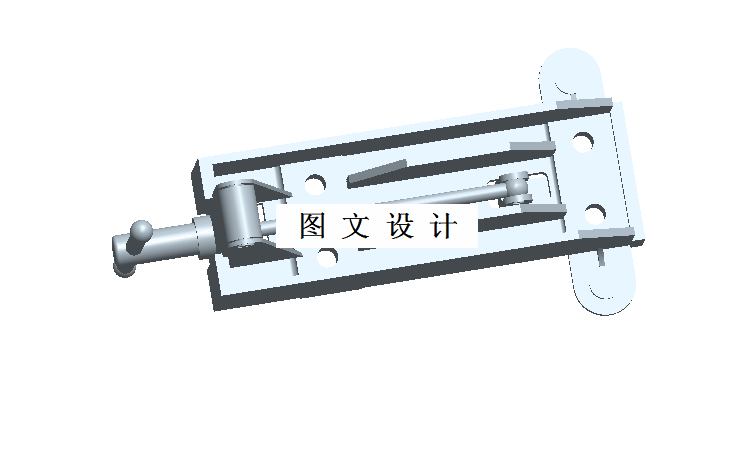

Proe三维图一套

摘要

本次设计主要是在设计Φ17.4mm孔的钻夹具，共有8个孔，为了减少装夹次数，提高效率。决定设计一套夹具，分两次装夹完成8个孔机加工。机械加工工艺是实现产品设计，保证产品质量，节约能源，降低消耗的重要手段。本课题研究床身加工工艺规程。首先通过对零件图的分析，了解工件的结构形式，明确了具体的技术要求，从而对工件各组成表面选择合适的加工方法。再拟订较为合理的工艺规程，充分体现质量、生产率和经济性的统一。机床夹具设计是工艺装备设计中的一个重要组成部分，在整个机械加工过程中，夹具除了夹紧、固定被加工零件外，还要求保证加工零件的位置精度、提高加工生产率。
