M4644-汽车变速箱拍档组装检测机设计[含UG三维图] 下载积分：100　资料编号： M4644

作品包括:

Word版设计说明书1份

任务书一份

开题报告一份

外文翻译一份

CAD版本图纸，共13张

UG三维图一套

仿真动画视频一份

摘要

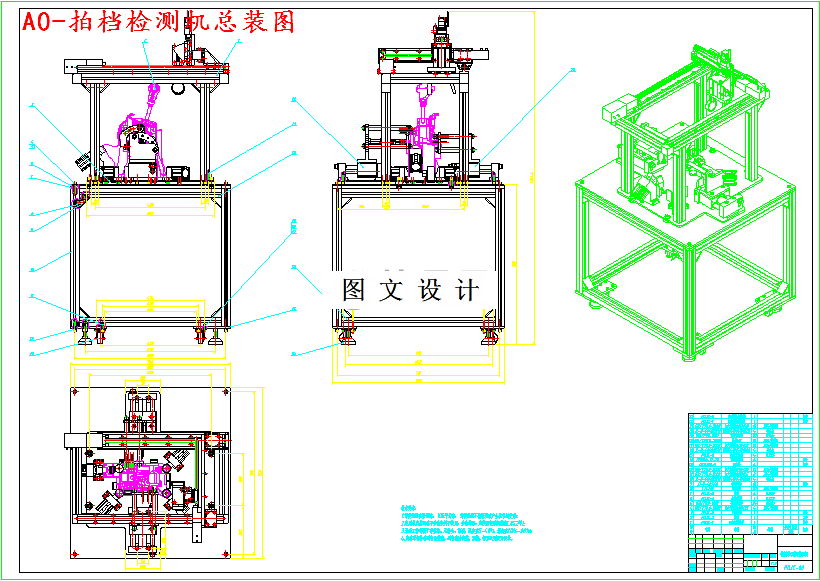

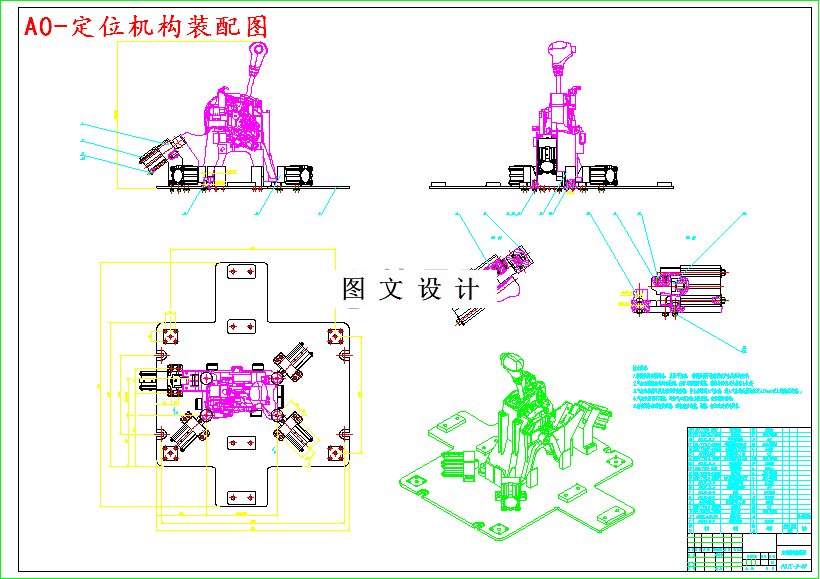

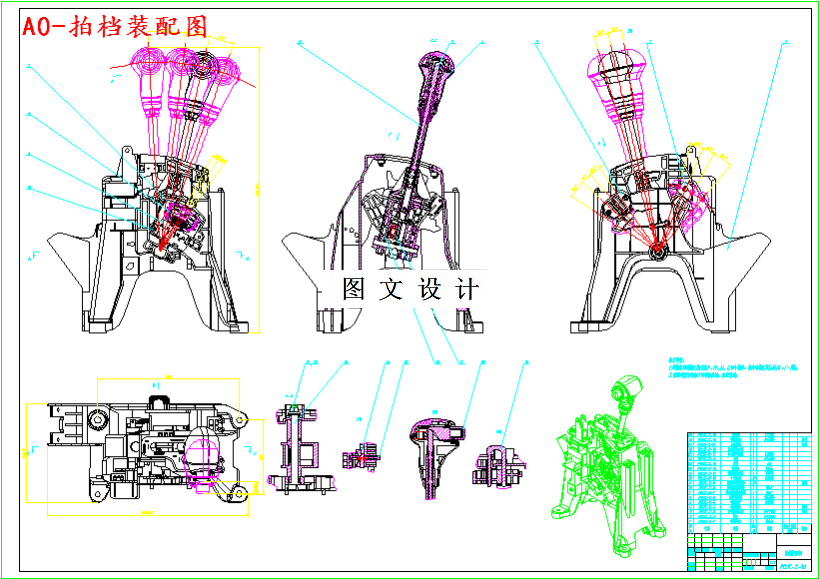

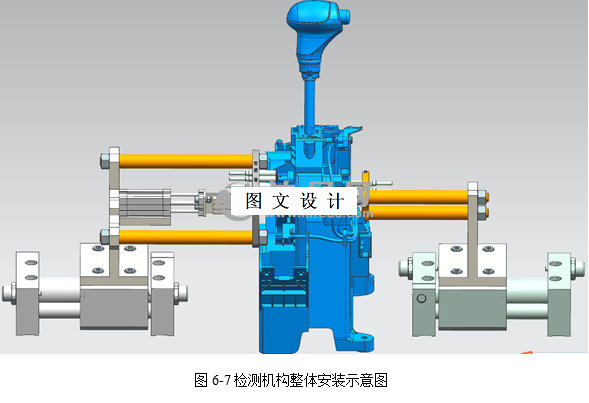

本设计立足于汽车变速器的发展趋势，选取符合未来发展方向、市场主流品牌的拍档模型，详细具体的分析该拍档的机械结构以及工作原理. 为了对其进行检测，先设计出夹具，对其定位夹紧；再设计出换档机构，完成拍档的自动换档工作；最后，设计出检测装置，完成档位的自动检测. 在设计过程中，使用UG软件进行三维设计，尽量选择使用符合国家标准的标准件，以及企业生产的标准部件. 在此基础上，设计出一套完成拍档自动检测的设备，做到夹具的设计能够定位精确，夹紧可靠，反应迅速；检测机构结构简单，反应迅速，检测可靠. 整体设备能够做到自动对拍档进行夹紧，自动完成拍档的换档工作，并且能够将检测情况以信号传递出来. 具体来看，本设计主要完成了以下几项工作： （1）选取主流品牌汽车的拍档部件，分析该拍档的结构，了解其工作原理； （2）完成一套夹具设计，对组装好的拍档进行定位加紧，做到定位准确，夹紧可靠、迅速、自动； （3）设计自动换档机构，能够自动快速准确的完成拍档换档工作； （4）完成拍档的检测机构的设计，使检测精确、快速可靠； （5）绘出拍档检测机的总装图，部装图以及部分典型零件的零件图。
