M4645-割草机齿轮箱加工工艺及多工位专用夹具设计 下载积分：50　资料编号： M4645

作品包括:

Word版设计说明书1份

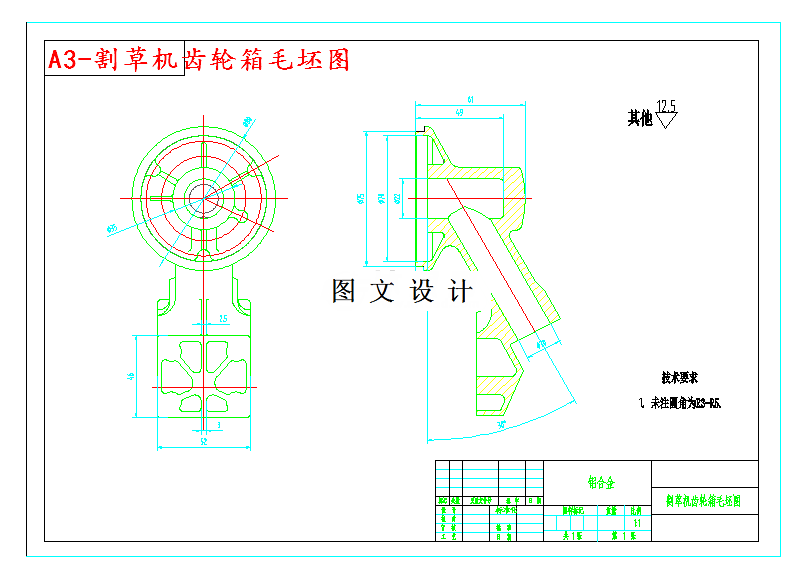

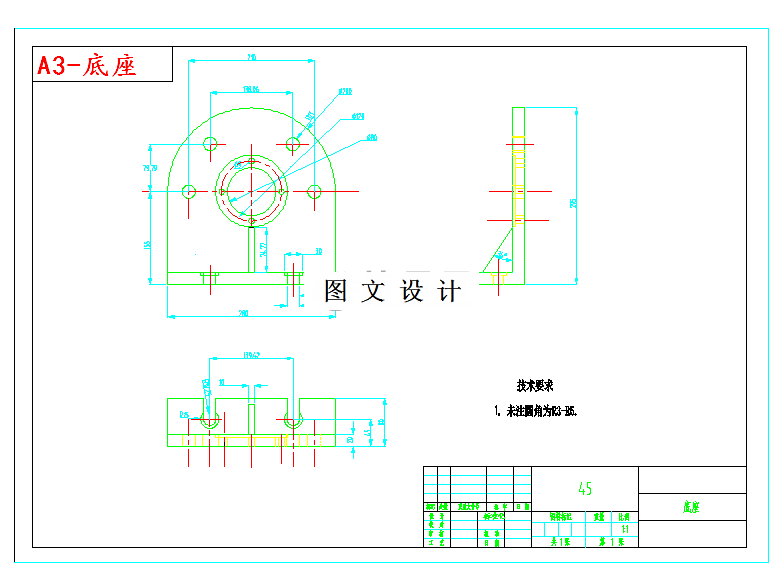

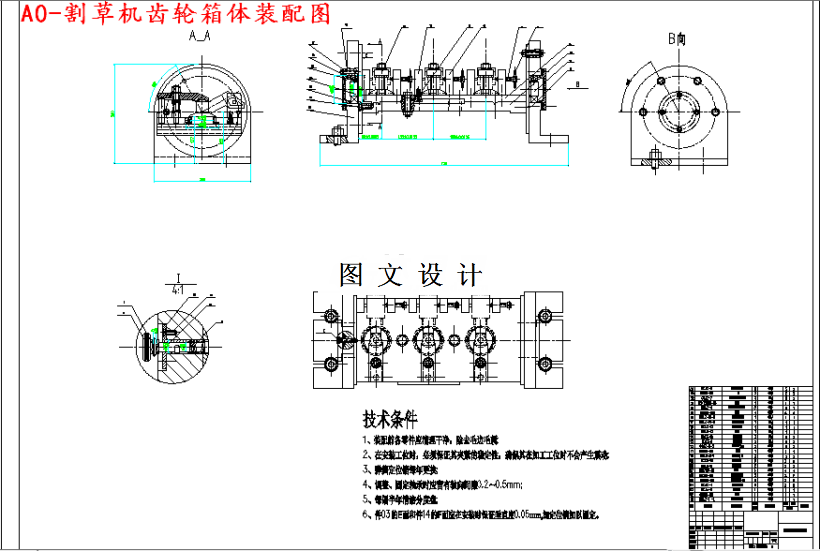

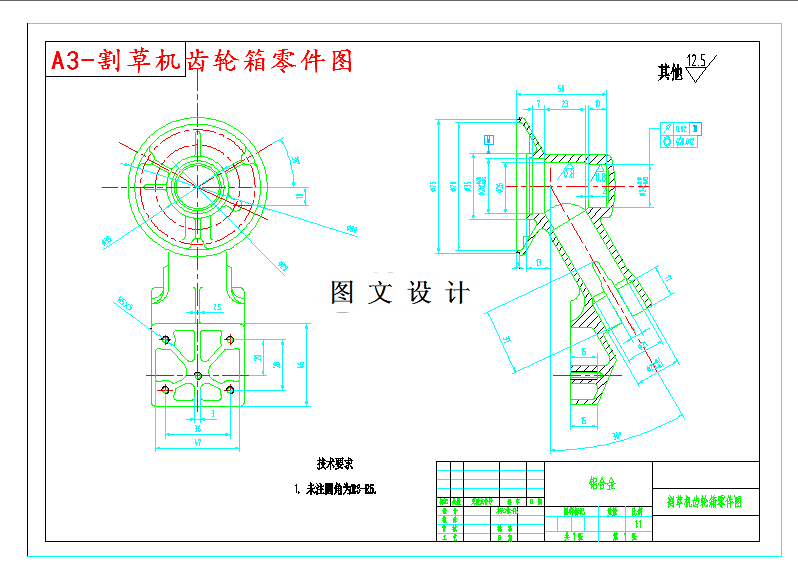

CAD版本图纸，共6张

摘要

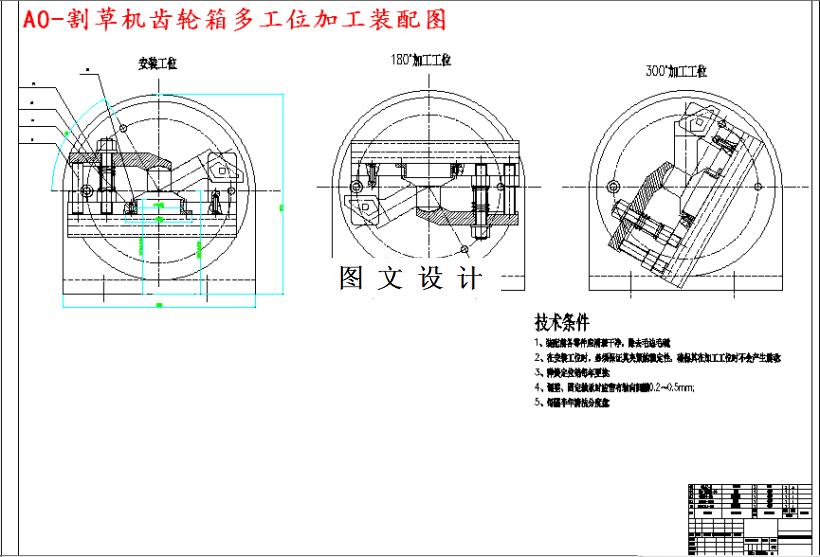

本设计对割草机齿轮箱支架的加工进行多工位夹具的设计。通过对各种定位夹紧装置的分析比较，选择并组合了一套既能够满足加工要求的，又比较简洁的装置。同时，通过对一系列定位误差和夹紧力的计算，验证了该零件的加工是可以保证其要求的精度的，它的加工误差在规定的范围内。通过夹紧力的计算，也验证了零件在被夹紧的前提下，它受到的夹紧力也并不大，满足夹具设计所要求的既要保证一定的夹紧力不使工件在加工过程中发生位移，但同时又不能过大致使工件发生变形。 旨在通过这一专用夹具，能够加工出一组成60度角的阶梯孔。由于是阶梯孔，所以可以采用组合刀具来加工，提高其生产效率。夹紧机构采用螺旋夹紧机构。为了加工60度孔，用分度盘对其定位。用定位销保证定位牢靠。并且，本装置采用了导轨副形式和多工位形式，提高生产的效率。
